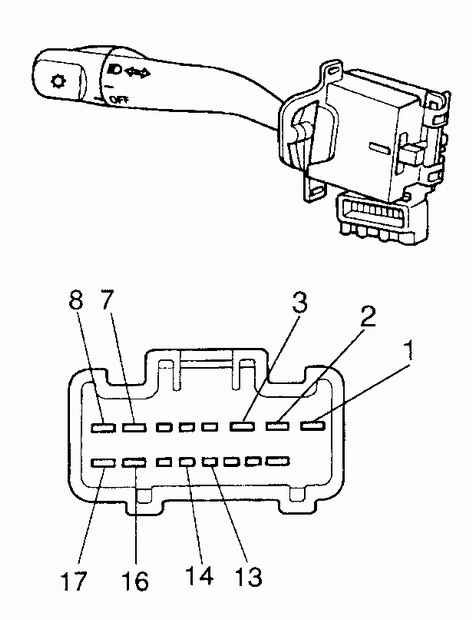

12.1.8. Комбинация переключателей на рулевой колонкеОбозначение выводов многоконтактного переключателя рулевой колонки и
диаграмма для проверки
|
|
| Положение переключателя
|
Выводы, между которыми должна быть цепь
|
| Переключатель света фар – OFF
|
Нет
|
| Переключатель света фар – задние фонари
|
14 и 16
|
| Переключатель света фар – ON
|
13, 14 и 16
|
| Ближний свет
|
16 и 17
|
| Дальний свет
|
7 и 16
|
| Аварийная сигнализация
|
7, 8 и 16
|
| Левый поворот
|
1 и 2
|
| Нейтральное положение переключателя поворотов
|
Нет
|
|

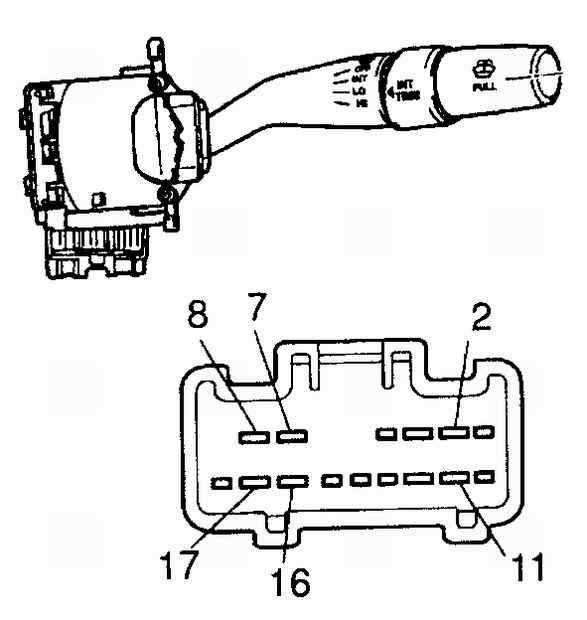

Обозначения выводов многоконтактного переключателя стеклоочистителя/ стеклоомывателя
|
|
| Положение переключателя
|
Выводы, между которыми должна быть цепь
|
| Off
|
7 и16
|
| Int
|
7 и 16
|
| Lo
|
7 и 17
|
| Hi
|
8 и 17
|
| Переключатель омывателя, ON
|
2 и 11
|
|
Проверка
Предупреждение
 Отключите подушку безопасности.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. На колонке предусмотрено 2 переключателя.
Слева находится переключатель сигнала поворота/ света фар, а справа
смонтирован переключатель стеклоочистителя/ стеклоомывателя. |
| 2. Найдите, проследив по проводам,
разъемы комбинации выключателей на рулевой колонке и отсоедините их
от основных жгутов. |
| 3. Омметром или контрольной лампой
проверьте наличие цепи между указанными выводами, в разных положениях
переключателя. Замените переключатель если результаты хотя бы одной
из проверок отрицательные. |
|
Замена
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините батарею от массы. |
| 2. Снимите руль. |
| 3. Снимите оба кожуха рулевой колонки. |
| 4. Отсоедините разъемы переключателей
рулевой колонки. |
 |

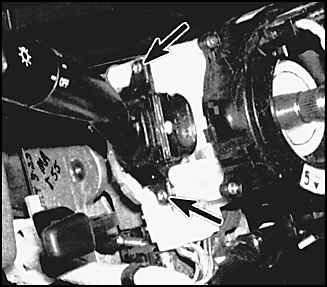

5. Отверните винты крепления (указаны стрелками)
и снимите комбинацию переключателей. |
| 6. Снимите нужный переключатель
и замените. Для этого отверните винты или достаньте защелки. |
| 7. Сборка выполняется в обратном
порядке. |
|
|
