12.1.18. Фары
Предупреждение
 Регулировку фар следует
проверять каждые 12 месяцев, при замене фары или после ремонта передней части
кузова. Описываемая процедура позволяет лишь приближенно отрегулировать фары,
точная регулировка выполняется в автосервисе.
Разметка экрана для регулировки пучка света фар
|
|
1. Линия на расстоянии от пола до центра фар
2. Область светового пятна
3. Линия на расстоянии от оси симметрии автомобиля до центра фар
Расстояние 25 ft = 7,5 м
4. Передняя плоскость фары
5. Ось симметрии автомобиля |
Регулировка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

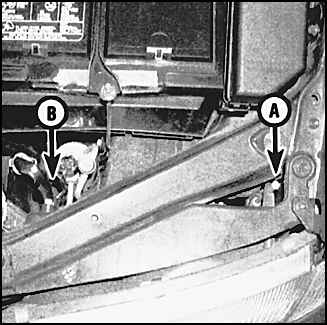

2. На корпусе галогенной фары
предусмотрены 2 регулировочных винта – винты горизонтальной (А) и
вертикальной (В) регулировки фар. |
| 3. Простейший способ регулировки
заключается в установке пучка по разметке на экране (стене).
|
| 4. Обозначьте лентой перекрестия,
соответствующие центрам фар. |
| 5. Установите автомобиль в 7,5 м
от стены.
|
| 6. Регулировка выполняется при нормальной
загрузке автомобиля и полупустом баке.
|
7. Установите пучок ближнего света
фар так, чтобы световое пятно располагалось на 5 см ниже горизонтали
и на 5 см правее вертикали. Для подъем пучка вращайте винт по часовой
стрелке и наоборот. То же касается регулировки влево–вправо. Включите
дальний свет фар и отрегулируйте пучок так, чтобы пятно находилось
строго на вертикальной линии, прямо под горизонталью.
Предупреждение
Точно выставить
пучки дальнего и ближнего света таким способом может оказаться невозможным.
В этом случае старайтесь точнее отрегулировать ближний свет, с которым
приходится ездить чаще и от которого в большей степени зависит безопасность
движения.
|
| 8. При первой возможности отрегулируйте
фары в автосервисе.
|
|
|
