12.1.21. Замена ламп

ЛАМПЫ БОКОВЫХ УКАЗАТЕЛЕЙ ПОВОРОТА/ ГАБАРИТНОГО ФОНАРЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните винт (или удалите защелку) верхнего крепления (стрелка), подайте корпус фонаря наружу, повернув его на оси, поверните держатель лампы против часовой стрелки и достаньте лампу из корпуса. 2. Лампа устанавливается в обратном порядке.

ЛАМПЫ ЗАДНИХ УКАЗАТЕЛЕЙ ПОВОРОТА/ ЗАДНИХ ФОНАРЕЙ / СИГНАЛА ТОРМОЖЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

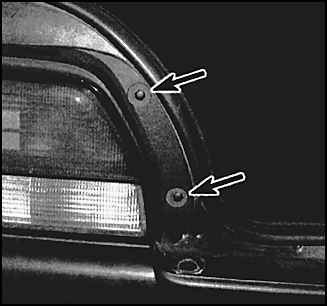

1. На моделях Avalon отверните 2 винта, подайте корпус вбок и снимите оптический элемент. 2. На моделях Camry и Solara для доступа к 3 лампам, которые находятся внутри кузова, откиньте коврик багажника (на рисунке справа – расположение ламп на моделях Avalon). 3. Поверните держатель против часовой стрелки и снимите. 4. Для доступа к лампам, расположенным внутри крышки багажника, надо открыть крышки на липучих застежках. 5. Установка выполняется в обратном порядке.

ЛАМПЫ ПОДСВЕТКИ НОМЕРНОГО ЗНАКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите облицовку крышки багажника (стрелками показаны защелки крепления). 2. Выверните патроны ламп (стрелка) и замените лампы. 3. Лампа устанавливается в обратном порядке.

ЛАМПЫ ВЕРХНЕГО СИГНАЛА ТОРМОЖЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Плафон лампы крепится к вещевому лотку защелками снизу, со стороны багажника. На части моделей Solara на крышке багажника устанавливаются спойлеры с сигналами торможения. 2. Для замены ламп надо отвернуть 2 винта крепления оптического элемента и достать панель с лампами. 3. Поверните держатель лампы против часовой стрелки и достаньте. Потяните лампу и достаньте из держателя. 4. Установка выполняется в обратном порядке.

ЛАМПЫ НА ЩИТКЕ ПРИБОРОВ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите щиток приборов. Лампы достаются с тыльной стороны щитка. 2. Чтобы извлечь поверните лампу против часовой стрелки. 3. Установка выполняется в обратном порядке.

ЛАМПЫ ВНУТРЕННЕГО ОСВЕЩЕНИЯ
