3.3.8. Снятие и установка датчика скорости ведущего вала

Снятие

Отсоедините провод от отрицательного вывода аккумуляторной батареи.

Отсоедините разъем датчика скорости ведущего вала 2.

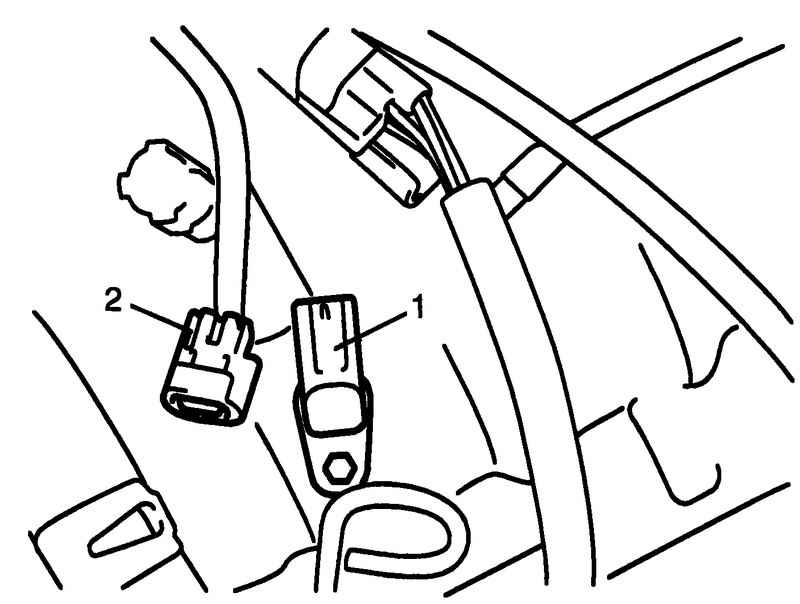

Рис. 3.100. Датчик скорости ведущего вала

Снимите датчик скорости ведущего вала 1 отвернув болт (рис. 3.100).

Установка

Нанесите жидкость для автоматической коробки передач на уплотнительное кольцо датчика скорости ведущего вала.

Установите датчик скорости ведущего вала 1 в корпус автоматической коробки передач и затяните болт номинальным усилием затяжки.

Момент затяжки болта датчика скорости ведущего вала (a): 5,5 Нм.

Подключите разъем датчика скорости ведущего вала 2 к датчику скорости ведущего вала 1 (рис. 3.100).

Подключите провод к отрицательному выводу аккумуляторной батареи.
