3.3.17. Снятие и установка троса блокировки ключа

ПРИМЕЧАНИЕ При снятии и установке не сгибайте трос блокировки чрезмерно, в противном случае, система не будет работать правильно.

Если автомобиль оборудован системой пассивной безопасности, отсоедините провод от отрицательного вывода аккумуляторной батареи и отключите систему пассивной безопасности.

Снимите крышку рулевой колонки.

Поверните ключ зажигания в положение ACC.

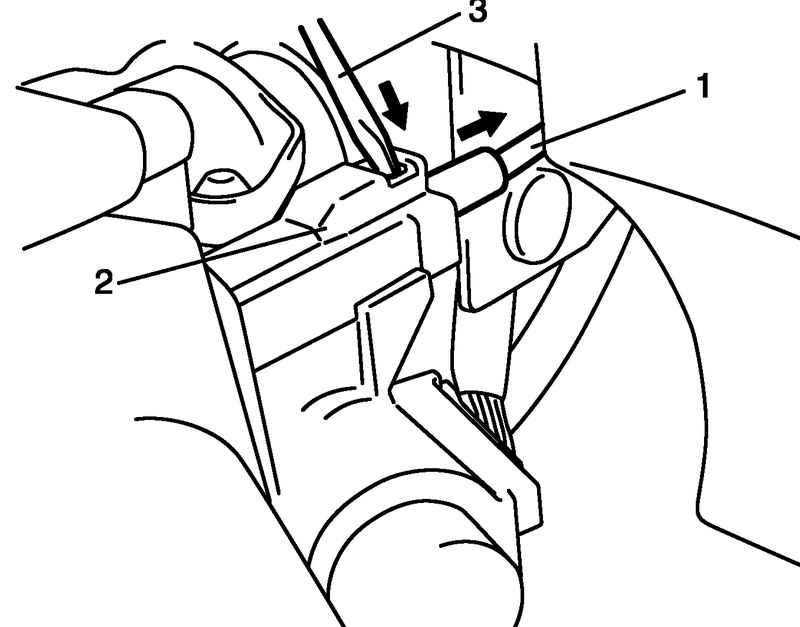

Рис. 3.116. Вытягивание троса блокировки

Вытяните трос блокировки ключа 1 из крышки цилиндра замка 2 нажимая на фиксатор отверткой с плоским шлицем 3 (рис. 3.116).

Поверните ключ зажигания в положение LOCK.

Снимите облицовку привода стояночной тормозной системы и консоль.

Отсоедините конец троса 1 от кулачка блокировки 2, нажав выступы 3 на приливе кулачка.

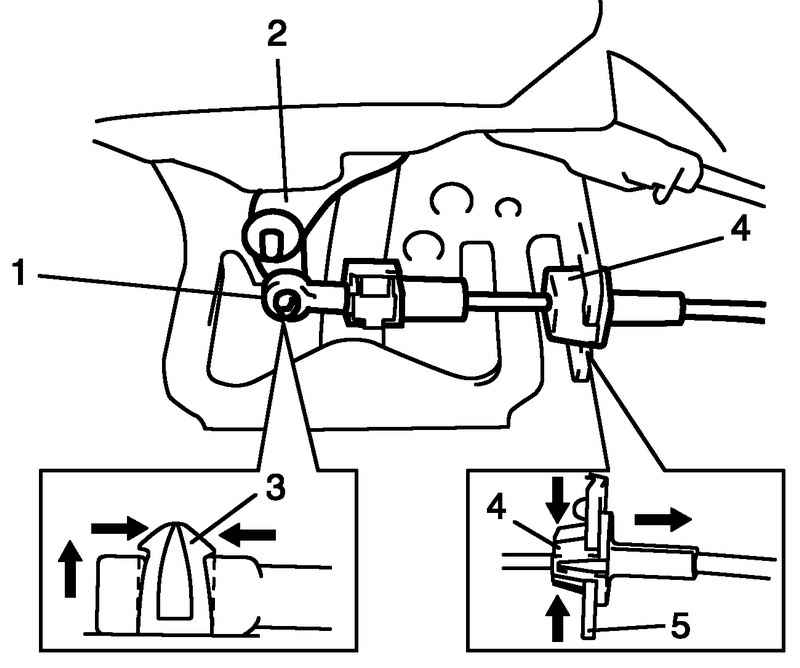

Рис. 3.117. Снятие троса блокировки

Следите за тем, чтобы не повредить выступы (рис. 3.117).

Снимите крышку корпуса троса 4 с кронштейна селектора 5, нажав на фиксатор (рис. 3.117).

Снимите трос блокировки.

Проложите трос блокировки так, как он был проложен до снятия.

Поверните ключ зажигания в положение ACC.

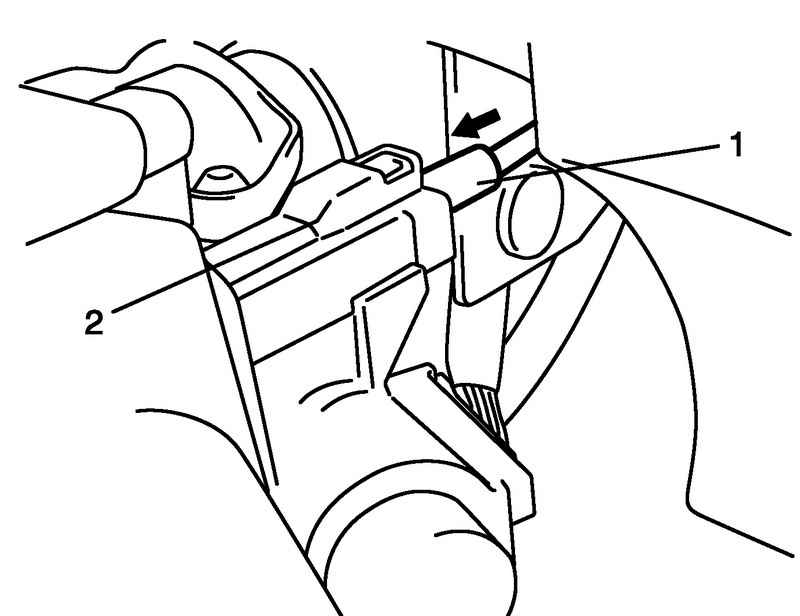

Рис. 3.118. Установка крышки корпуса троса

Установите крышку корпуса троса 1 в крышку цилиндра замка 2 (рис. 3.118).

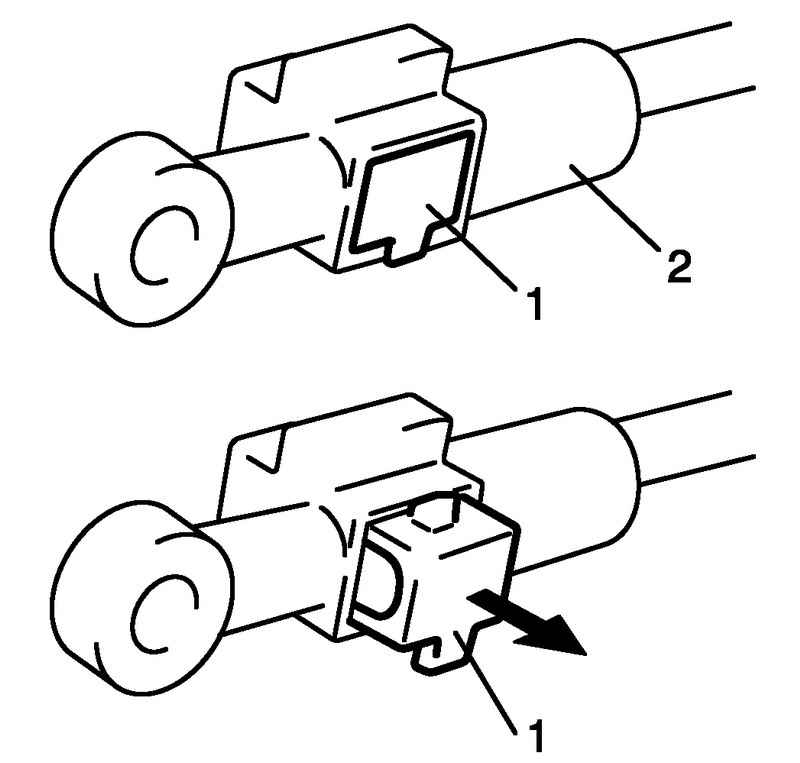

Рис. 3.119. Вытягивание кнопки блокировки конца троса со стороны селектора

Вытяните кнопку 1 блокировки конца троса со стороны селектора 2 (рис. 3.119).

Переведите рычаг селектора в положение «N».

ПРИМЕЧАНИЕ Если рычаг селектора находится в положении.

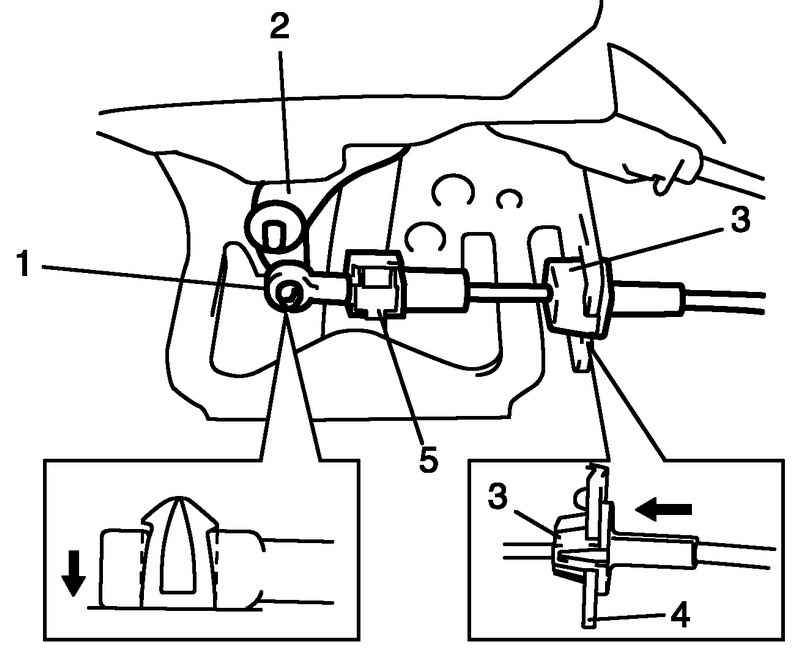

Рис. 3.120. Установка троса блокировки

Установите крышку корпуса троса 3 на кронштейн селектора 4 (рис. 3.120).

Подсоедините конец троса 1 к кулачку блокировки 2, при этом ключ в замке зажигания должен находиться в положении ACC (рис. 3.120).

Наденьте кнопку 5 блокировки на конец троса до ее фиксации на тросе (рис. 3.120).

Установите рычаг селектора в положение «P», поверните ключ зажигания в положение ACC и проверьте выполнение следующих условий.

При отпущенной кнопке ключ зажигания можно повернуть из положения ACC в положение LOCK.

При нажатой кнопке ключ зажигания нельзя повернуть из положения ACC в положение LOCK.

Установите крышку рулевой колонки.

Если автомобиль оборудован системой пассивной безопасности, подключите провод к отрицательной клемме аккумуляторной батареи и включите систему пассивной безопасности.
