3.3.7. Проверка и регулировка датчика режима движения (датчик переключения)

Проверка
Отсоедините разъем датчика режима движения 1.

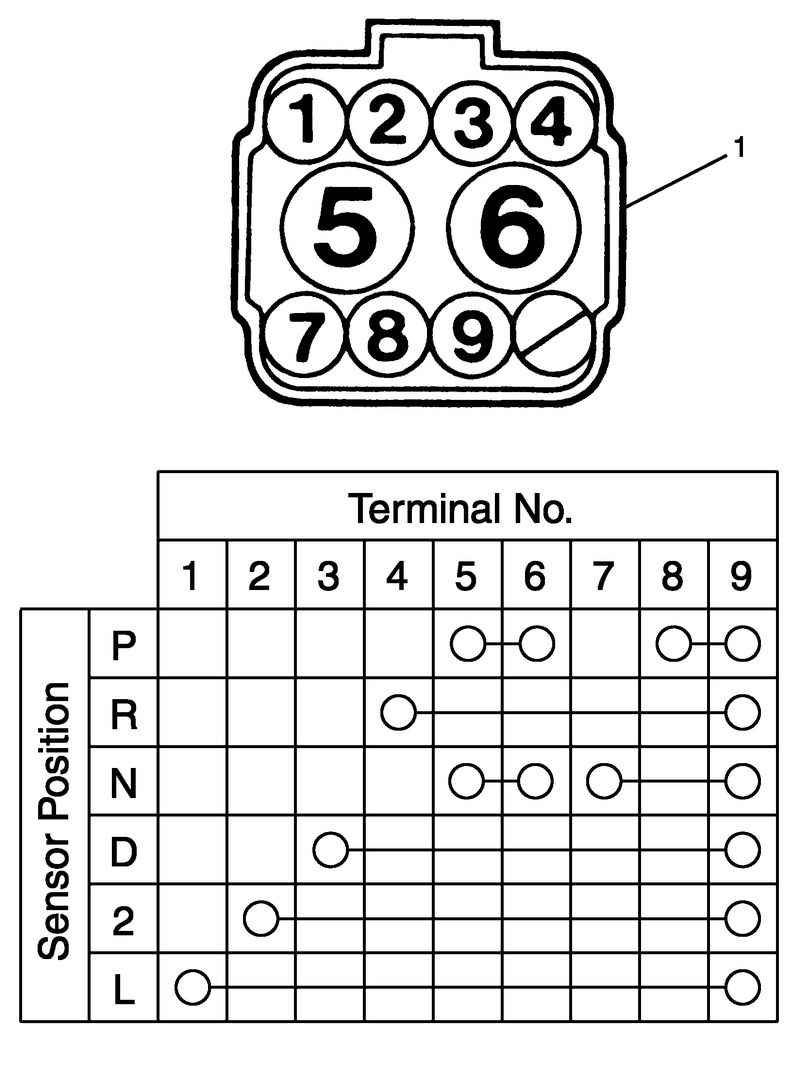

Схема проверки электрической цепи на выводах разъема датчика режима движения
Рис. 3.97. Схема проверки электрической цепи на выводах разъема датчика режима движения


Проверьте наличие электрической цепи на выводах, показанных на рисунке 3.97, при перемещении рычага селектора.

Регулировка
Переведите рычаг селектора 4 в положение «N».

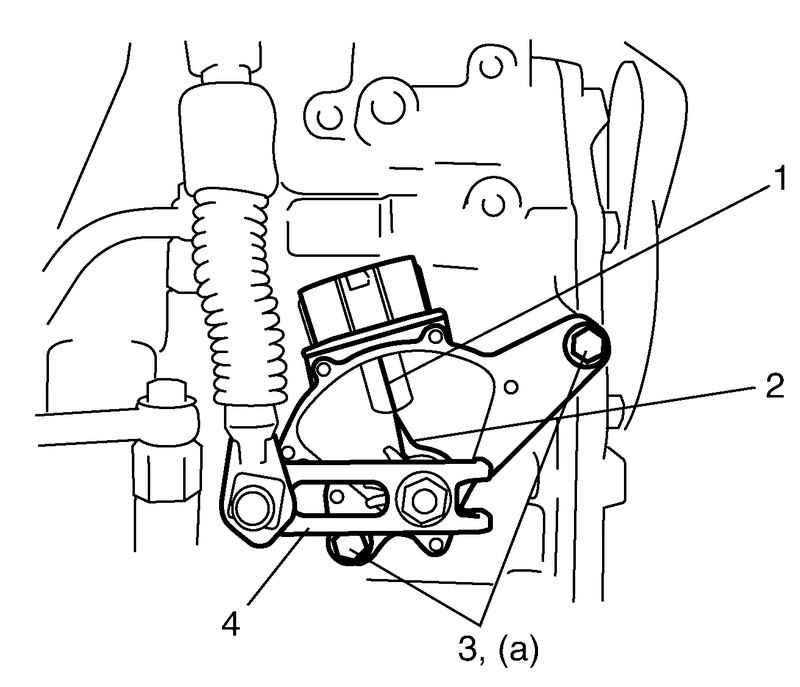

Схема регулировки датчика режима движения
Рис. 3.98. Схема регулировки датчика режима движения


Проверьте совпадение направления стрелки на стопорной шайбе 2 и базовой линии «N» 1 на датчике режима движения. В противном случае, ослабьте болты датчика 3 и совместите метки (рис. 3.98).
Момент затяжки болта датчика режима движения (a): 5,5 Н·м.

Схема проверки возможности запуска двигателя и включение лампы фонаря заднего хода
Рис. 3.99. Схема проверки возможности запуска двигателя и включение лампы фонаря заднего хода


Проверьте возможность запуска двигателя, когда рычаг селектора находится в положении «N» и «P», и невозможность запуска двигателя, когда рычаг селектора находится в положении «D», «2», «L» или «R». Кроме того, проверьте включение лампы фонаря заднего хода, когда рычаг селектора находится в положении «R» (рис. 3.99).
