3.3.16. Замена электромагнитного устройства блокировки переключения

Снимите облицовку привода стояночной тормозной системы и консоль.

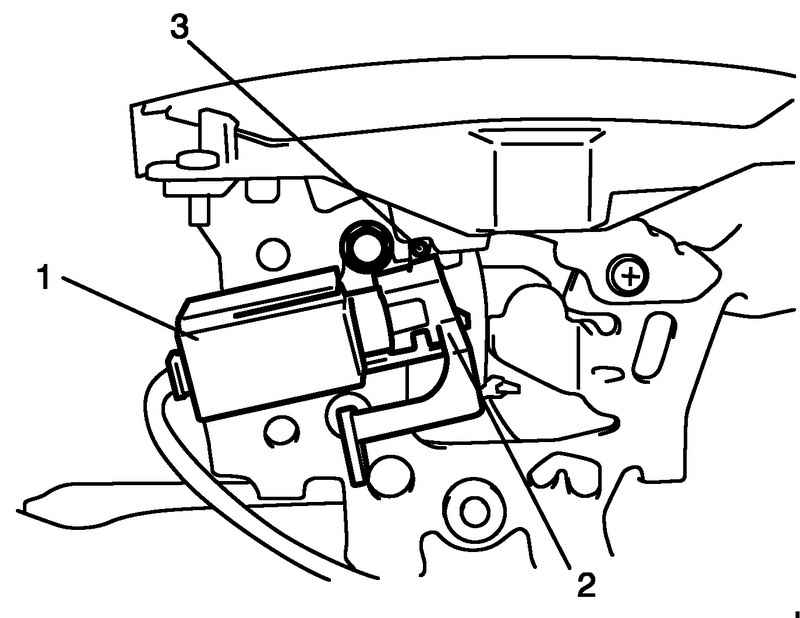

Рис. 3.115. Электромагнитное устройство блокировки переключения

Замените электромагнитное устройство блокировки переключения 1 (рис. 3.115).

Установите облицовку и крышку на место.

ПРИМЕЧАНИЕ

Убедитесь в том, что фиксирующий штифт 3, блокируется в положении «P» кулачком 2 соленоида.

Убедитесь в том, что кулачок 2 соленоида втягивается при включении зажигания и нажатии на педаль тормоза, обеспечивая таким образом утапливание фиксирующего штифта 3.
