3.3.14. Проверка электромагнитных клапанов (клапаны переключения, электромагнитный клапан гидротрансформатора и электромагнитный клапан синхронизации)

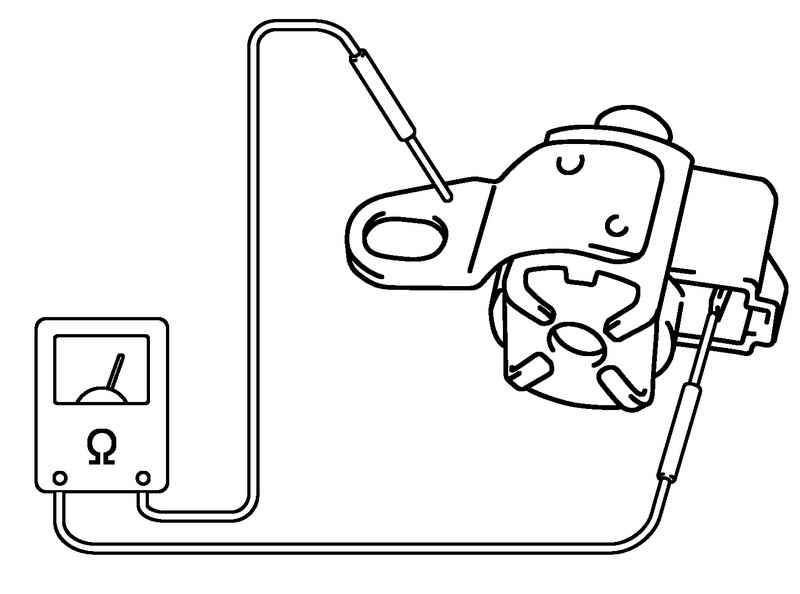

Рис. 3.112. Проверка сопротивления клапана переключения

Проверьте сопротивление клапанов переключения, электромагнитного клапана синхронизации и электромагнитного клапана гидротрансформатора (рис. 3.112).

Номинальное значение сопротивления электромагнитных клапанов переключения, синхронизации и гидротрансформатора: 11–15 Ом при 20 °C.

Клапан переключения A (№1),B (№2) и электромагнитный клапан гидротрансформатора

ВНИМАНИЕ Не устанавливайте пневмопушку для подачи воздуха в клапан слишком близко к сетчатому фильтру, установленному на входе электромагнитного клапана. В противном случае, сетчатый фильтр будет поврежден.

Убедитесь в том, что электромагнитный клапан срабатывает со щелчком при подаче на него напряжения с аккумуляторной батареи.

Убедитесь в том, что электромагнитный клапан, подключенный к аккумуляторной батарее, находится в закрытом состоянии подавая в него воздух под давлением 50–200 кПа.

Убедитесь в том, что электромагнитный клапан, не подключенный к аккумуляторной батарее, находится в открытом состоянии подавая в него воздух под давлением 50–200 кПа.

ПРИМЕЧАНИЕ Используйте для проверки сжатый воздух, чтобы избежать ошибочных результатов, потому что электромагнитный клапан не имеет возвратной пружины.
