2.8.9. Проверка датчика положения распредвала

Проверьте датчик положения распредвала по диагностической таблице P0340 (№15). Если датчик неисправен, замените его.

Отсоедините провод от отрицательного вывода аккумуляторной батареи.

Отсоединить разъем от датчика положения распредвала.

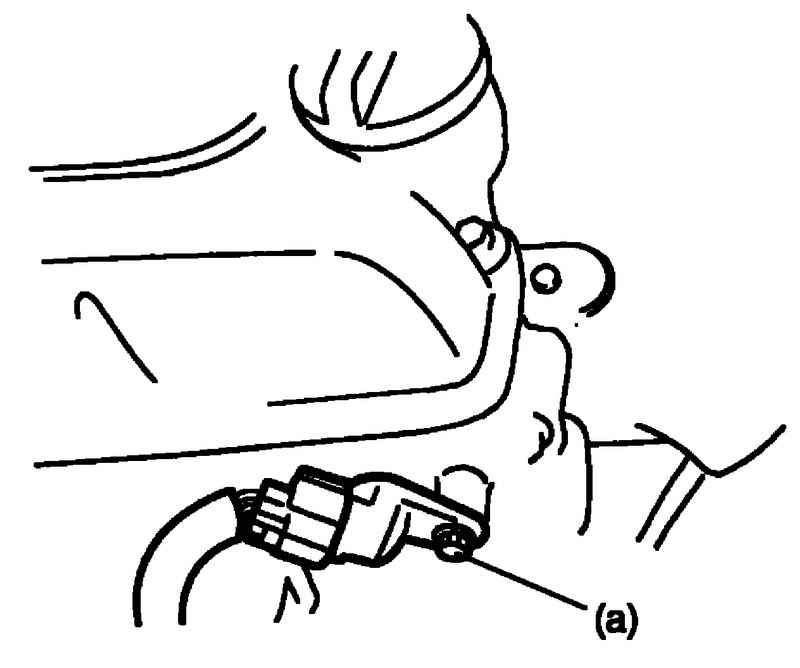

Рис. 2.285. Датчик положения распредвала

Снимите датчик положения распредвала с головки блока цилиндров (рис. 2.285).

Проверьте уплотнительное кольцо на наличие повреждений.

Убедитесь, что датчик положения распредвала и зубчатый ротор не имеют повреждений и на них отсутствуют металлические частицы.

Установить датчик положения распредвала на головку блока цилиндров.

Момент затяжки болта датчика положения распредвала (a): 10 Н·м.

Подключите разъем к датчику.

Подключите провод к отрицательному выводу аккумуляторной батареи.
