2.8.7. Датчик температуры охлаждающей жидкости двигателя

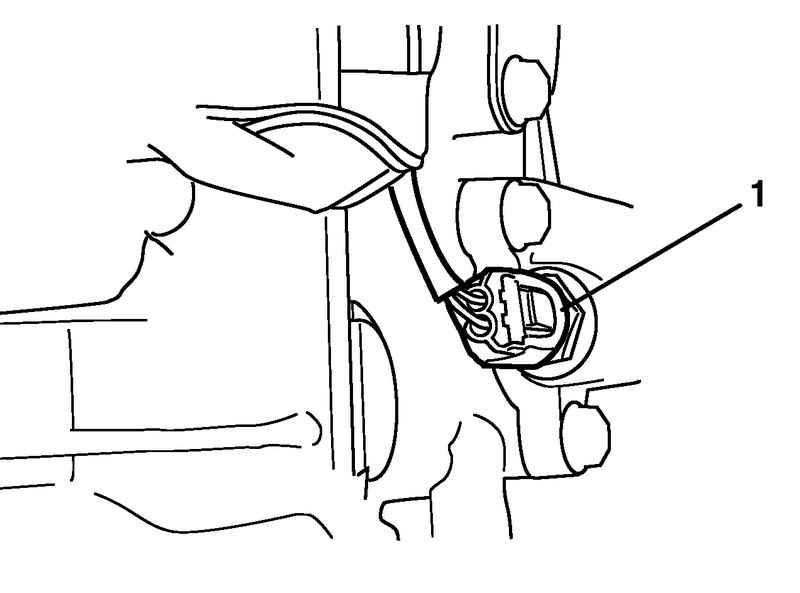

Рис. 2.281. Датчик температуры охлаждающей жидкости двигателя

Отсоедините провод от отрицательного вывода аккумуляторной батареи (рис. 2.281).

Слейте охлаждающую жидкость.

ВНИМАНИЕ Чтобы не получить ожогов, не снимайте пробку радиатора, если двигатель и радиатор еще не остыли. Если двигатель еще недостаточно остыл, то при снятии пробки радиатора может произойти выброс горячей жидкости и пара.

Снимите впускную трубу.

Отсоедините разъем от датчика.

Снимите датчик 1 с корпуса термостата.

Погрузите чувствительный элемент датчика температуры датчика 1 в воду (или лед) и измерьте сопротивление между выводами датчика при постепенном нагревании воды.

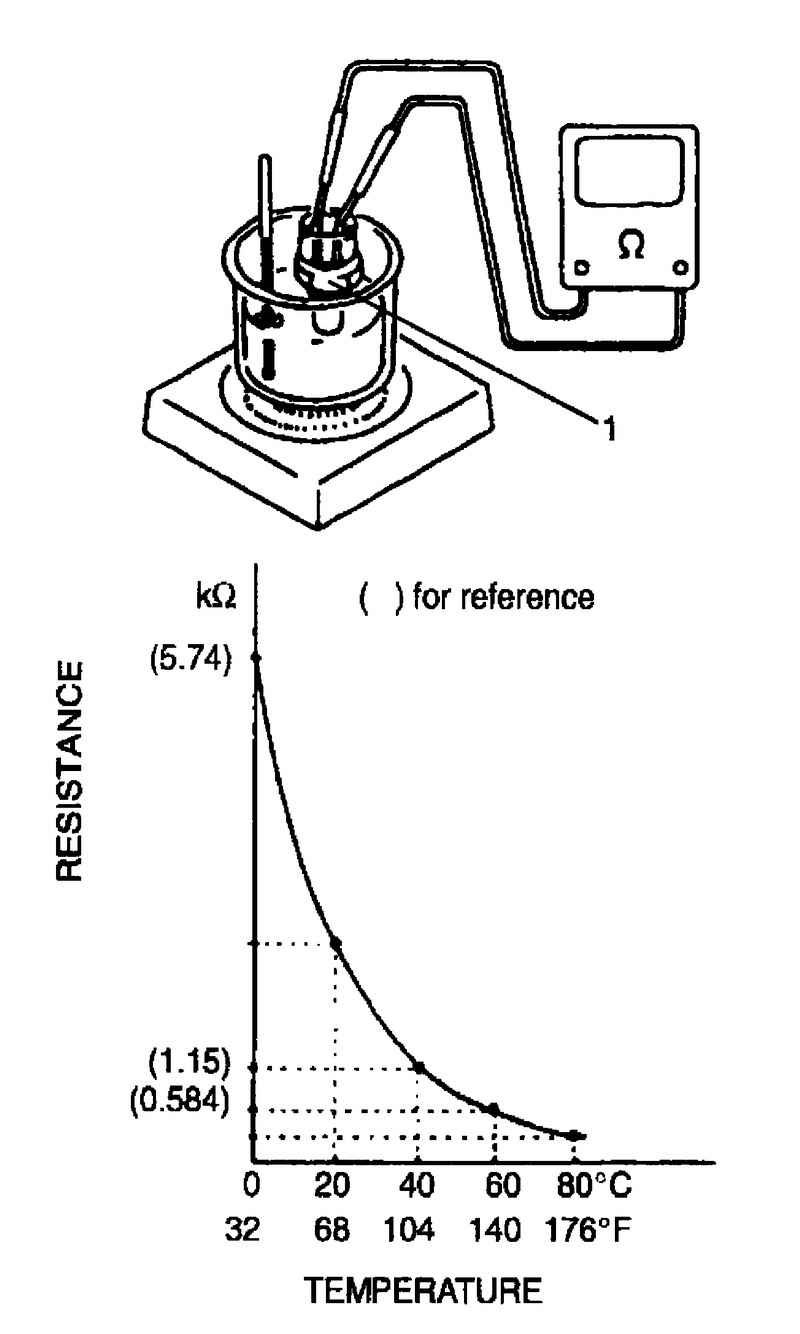

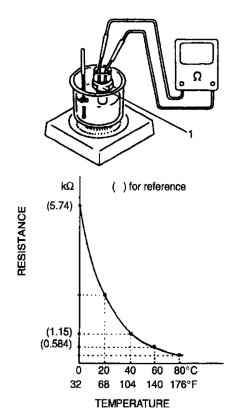

Рис. 2.282. Проверка датчика температуры охлаждающей жидкости двигателя

Если измеренное сопротивление не соответствует характеристике, показанной на левом рисунке 2.282, замените датчик 1.

Установка производится в порядке, обратном снятию, за исключением следующего.

Очистите сопрягаемые поверхности датчика 1 и корпуса термостата.

Проверьте уплотнительное кольцо на наличие повреждений и замените в случае необходимости.

Затяните датчик температуры охлаждающей жидкости 1 номинальным усилием затяжки.

Момент затяжки датчика температуры охлаждающей жидкости (a): 15 Н·м.

Подключите разъем к датчику температуры охлаждающей жидкости 1.

Долейте охлаждающую жидкость.
