2.8.10. Проверка датчика положения коленчатого вала

Проверьте датчик положения коленчатого вала, по диагностической таблице P0335 (№23). Если датчик неисправен, замените его.

Снятие
Отсоедините провод от отрицательного вывода аккумуляторной батареи.
Снимите приводной ремень генератора, ослабьте болт шарнира и сместите генератор наружу.
Отсоедините разъем от датчика положения коленчатого вала.

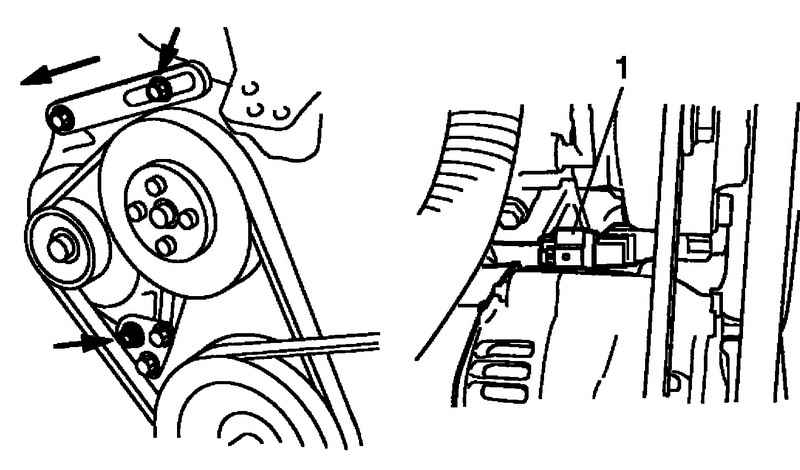

Местоположение датчика положения коленчатого вала
Рис. 2.286. Местоположение датчика положения коленчатого вала


Снимите датчик положения коленчатого вала 1 с блока цилиндров (рис. 2.286).

Установка

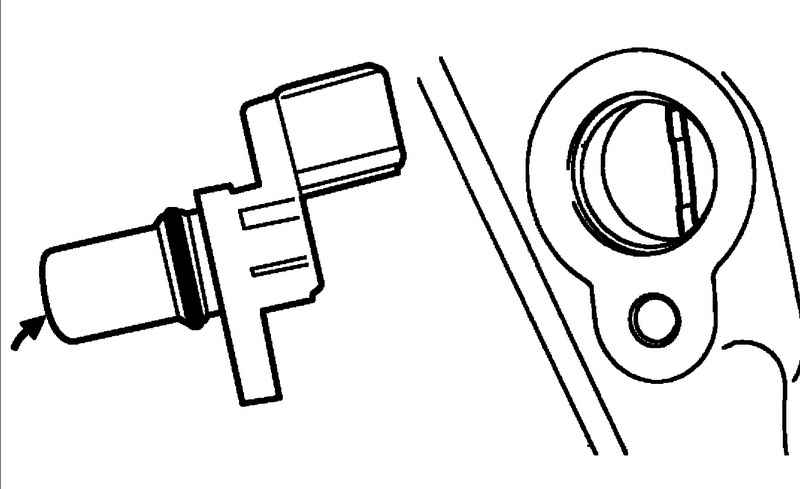

Установка датчика положения коленчатого вала
Рис. 2.287. Установка датчика положения коленчатого вала


Убедитесь, что датчик положения коленчатого вала и зубчатый шкив не имеют повреждений и на них нет металлических частиц (рис. 2.287).
Установите датчик положения коленчатого вала на блок цилиндров.
Подключите разъем к датчику.
Отрегулируйте натяжение приводного ремня генератора.
Подключите провод к отрицательному выводу аккумуляторной батареи.
