2.8.14. Проверка фильтра системы улавливания паров бензина

ВНИМАНИЕ

Не продувайте сопла на фильтре системы улавливания паров бензина ртом.

Пары топлива в фильтре предсталяют опасность для здоровья.

Осмотрите фильтр системы улавливания паров бензина.

Отсоедините вакуумные шланги от фильтра системы улавливания паров бензина.

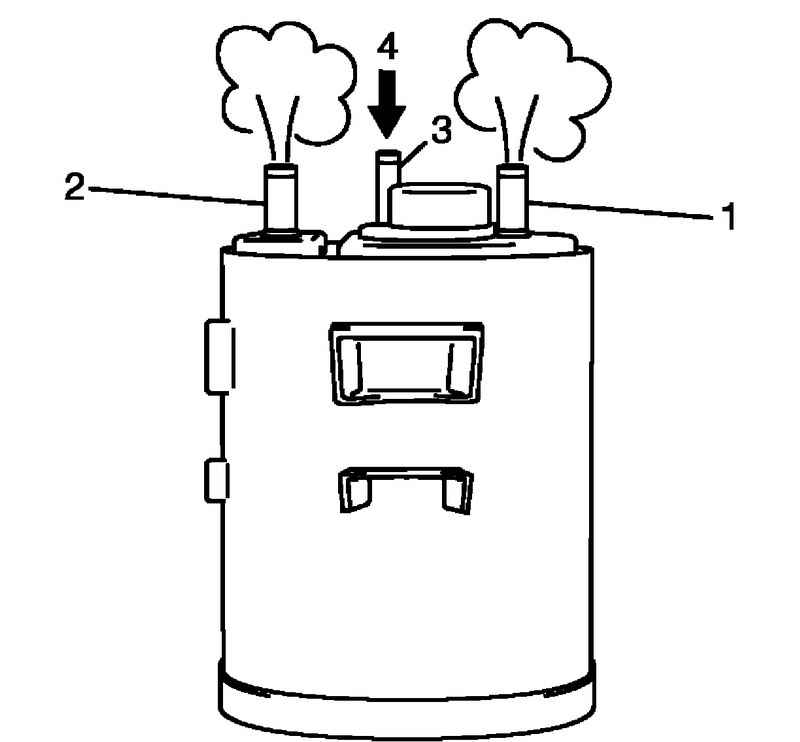

Рис. 2.294. Фильтр системы улавливания паров бензина

Проверьте проходимость трубки продувки 1 и забора воздуха 2 при подаче воздуха 4 через трубку 3 (рис. 2.294).

Если при проверке обнаружена неисправность, замените фильтр.
