4.3.2.2.2. Проверка рулевого усилия

ПОРЯДОК ВЫПОЛНЕНИЯ

Поместите автомобиль на ровную поверхность и выставьте руль прямо.
Проверьте давление в колесах.

Заведите двигатель и дайте ему поработать, пока жидкость гидроусилителя прогреется до температуры 50 – 60°С (122 - 140°F).

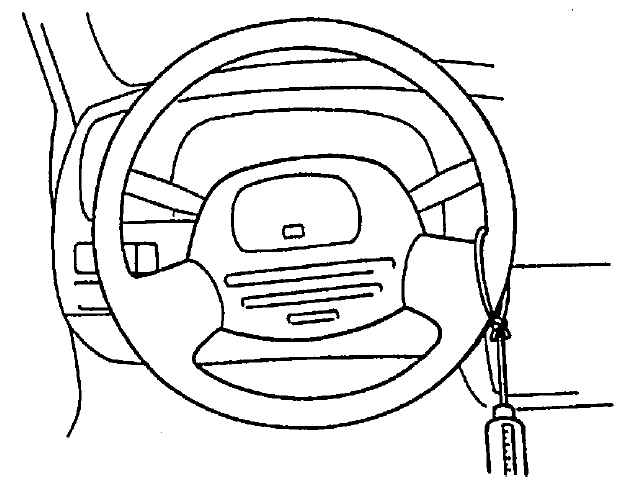

При работающем двигателе на холостых оборотах измерьте рулевое усилие с помощью пружинных весов зацепленных за руль по направлению касательной.
Рулевое усилие: менее 50 Н (5 кг).
