4.3.1. Основное описаниеСистема гидроусилителя руля на этом автомобиле создает необходимое усилие при повороте руля путем использования гидравлического давления создаваемого насосом гидроусилителя, приводимым в движение от двигателя. Механизм реечной передачи, блок управления клапанами и механизм гидроцилиндров интегрированы в рулевую рейку.
|

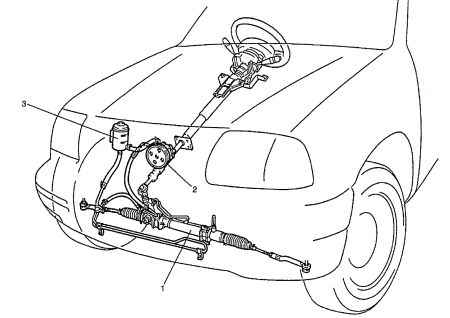

1 — рулевая рейка
2 — насос гидроусилителя руля
3 — бачок для жидкости гидроусилителя руля
|
|

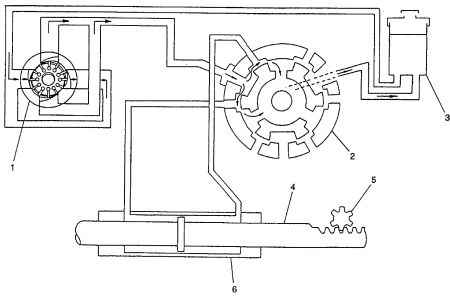

1 — насос гидроусилителя руля
2 — блок клапанов
3 — бачок для жидкости гидроусилителя руля
4 — рейка
5 — шестерня
6 — цилиндр
|
|
