20.4.4.4.2. Датчик уровня топлива

ПОРЯДОК ВЫПОЛНЕНИЯ

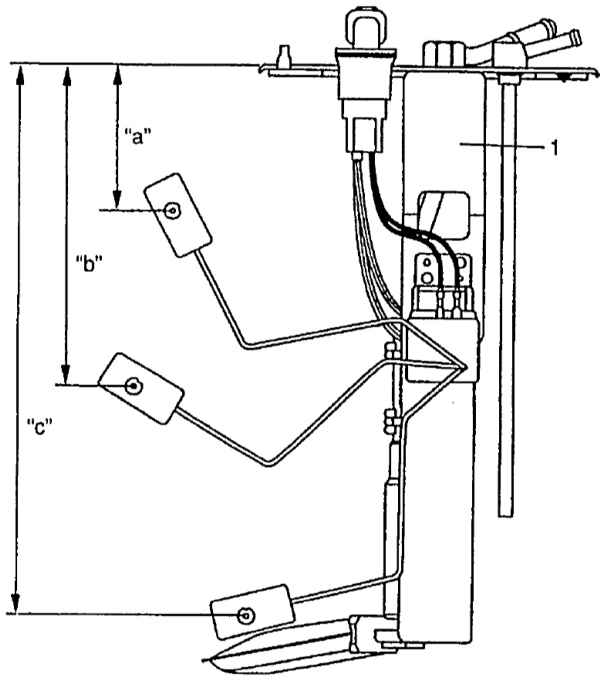

Снимите корпус топливного насоса (1) в соответствии с процедурой, описанной в Разделе Топливный насос в Главе Топливная система.

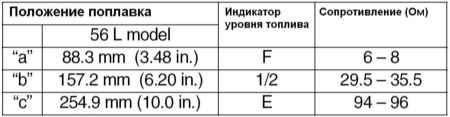

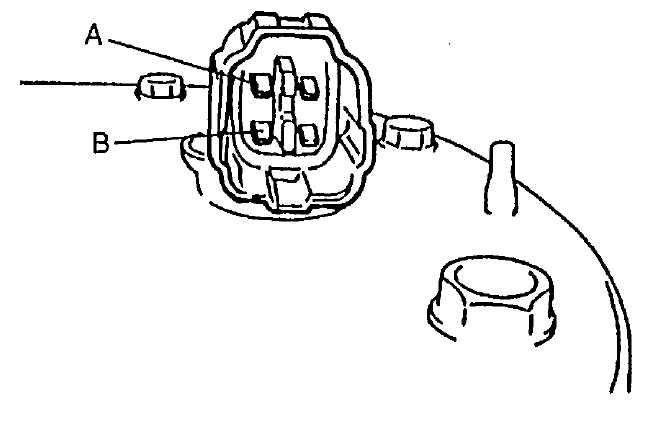

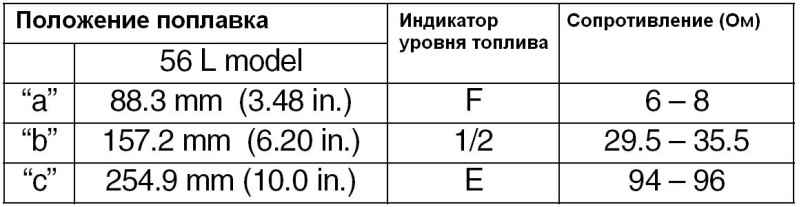

Проверьте сопротивление на концах клемм (A) и (B) при разных уровнях топлива.

Если измеренные значения не соответствуют спецификации, то замените датчик уровня топлива.
