20.4.4.6. Лампа давления масла

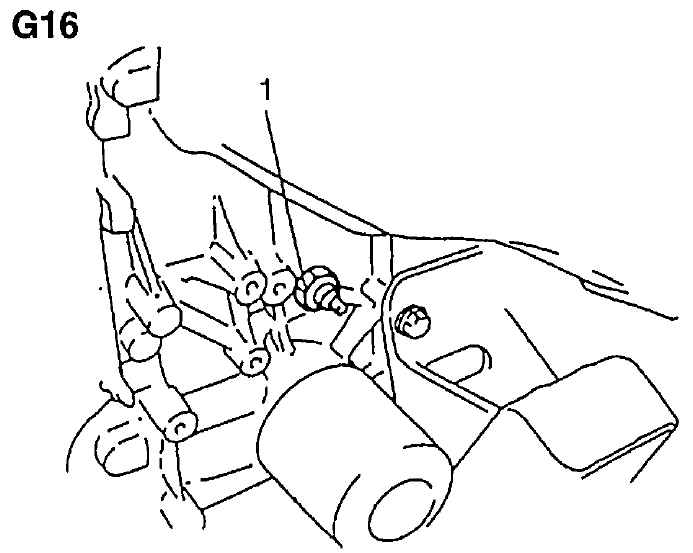

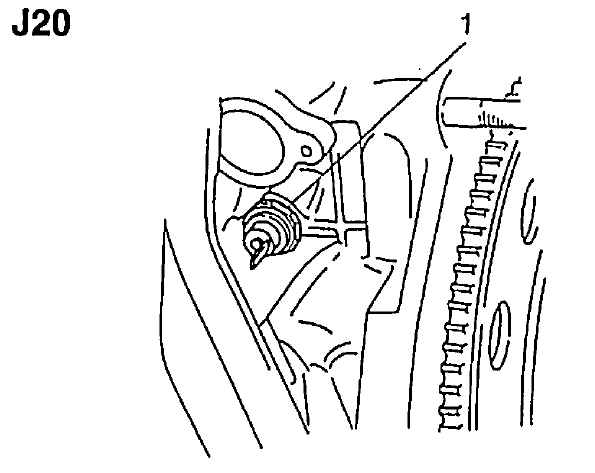

Для подробностей см. Раздел Проверка давления масла в Главе Двигатели (для автомобилей с двигателям G16) или в Главе Механическая часть двигателя J20 (Проверка давления масла) (для автомобилей с двигателям J20) данного Руководства.

1 — датчик давления масла

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

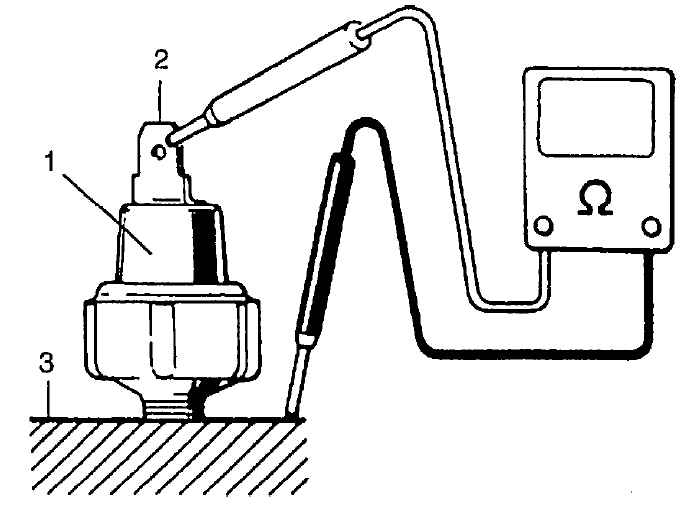

Отсоедините провод от датчика давления масла (1).

Проверьте на неразрывность соединения между клеммой датчика (2) и блоком цилиндров (3).

При работающем двигателе	Разрыв
При остановке двигателя	Неразрывность

Если результаты проверки не соответствуют спецификации, то замените датчик давления масла (1).
