20.3.1.2. Генератор

Генератор является небольшим, но высокопроизводительным, включает в себя регулятор IC.

Внутренние компоненты генератора связаны между собой электрическими связями, как показано на иллюстрации ниже.

Генератор состоит из следующих компонентов:

Полупроводниковый регулятор (стабилизатор) вмонтирован в генератор изнутри.
Все компоненты регулятора защищены неразъемной формой.
Это устройство вместе со сборкой держателя щетки прикреплено к заднему корпусу.
Регулятор IC использует интегральные микросхемы и контролирует напряжение, производимое генератором, и установочные параметры не могут быть отрегулированы.
Подшипники ротора генератора содержат достаточное количество смазки, что избавляет от необходимости периодически их смазывать. Две щетки передают ток через два кольцевых токоприемника к обмотке возбуждения на роторе и при нормальных условиях работы не требуют обслуживания в течение долгого периода времени.
Обмотка статора вмонтирована с внутренней стороны шихтованного магнитопровода, который формирует корпус генератора.
Конденсатор заднего корпуса подавляет радиопомехи.

Правила эксплуатации генераторов следующих трех типов зависят от их спецификаций.

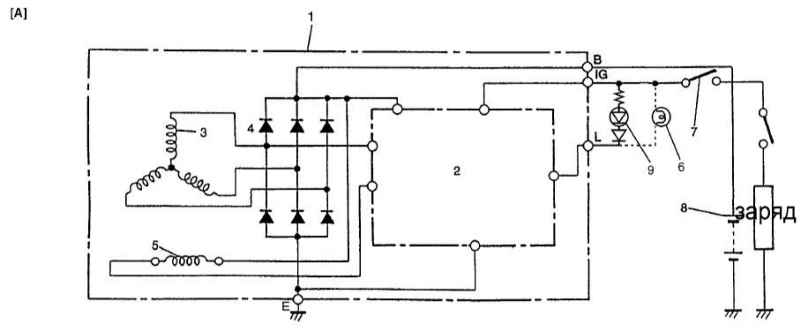

Тип 60 A


1 — генератор со сборкой стабилизатора 2 — регулятор IC 3 — катушка статора 4 — диод 5 — обмотка возбуждения (катушка ротора)	6 — лампа индикатора заряда 7 — главный выключатель 8 — батарея 9 — лампа заряда (светодиод)

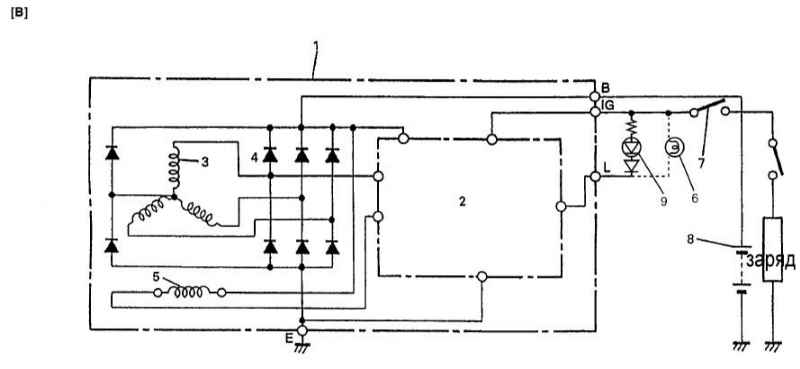

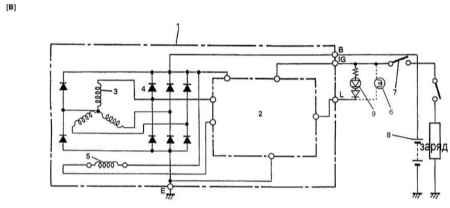

Тип 70 A и 80 A


1 — генератор со сборкой стабилизатора 2 — регулятор IC 3 — катушка статора 4 — диод 5 — обмотка возбуждения (катушка ротора)	6 — лампа индикатора заряда 7 — главный выключатель 8 — батарея 9 — лампа заряда (светодиод)

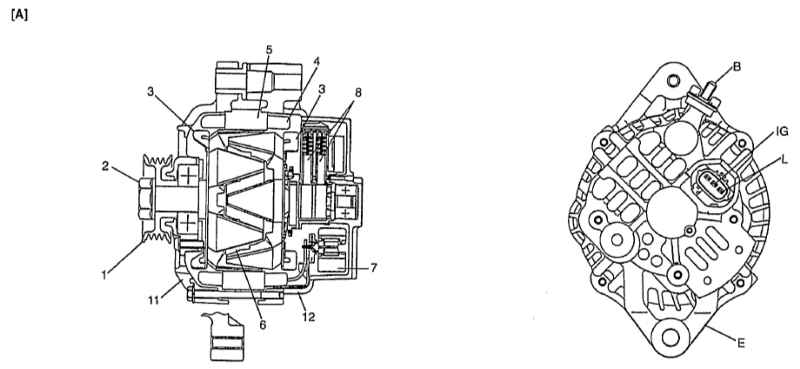

Тип 60 A


1 — шкив 2 — гайка шкива 3 — вентилятор ротора 4 — катушка статора 5 — магнитопровод статора 6 — обмотка возбуждения 7 — стабилизатор 8 — щетка 9 — задняя рама	10 — рама со стороны привода 11 — передняя крышка 12 — Задняя крышка B — разъем генератора (Клемма батареи) D — ложная клемма E — заземление F — клемма обмотки возбуждения IG — клемма зажигания L — клемма лампы

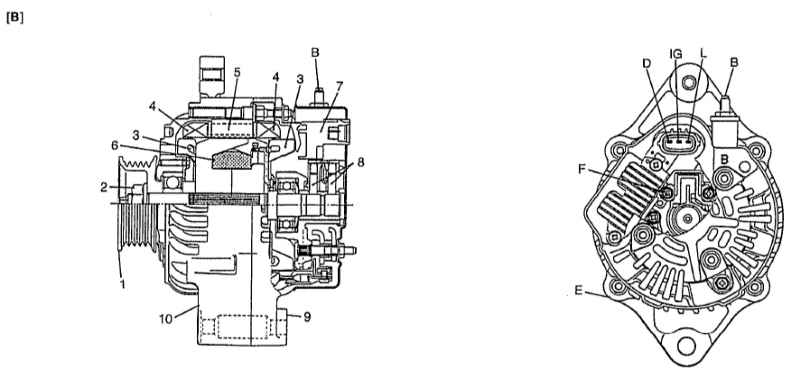

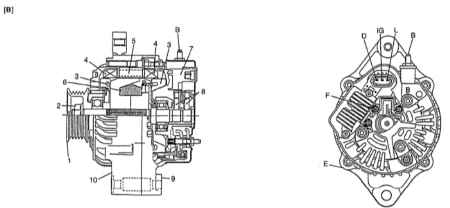

Тип 70 A


1 — шкив 2 — гайка шкива 3 — вентилятор ротора 4 — катушка статора 5 — магнитопровод статора 6 — обмотка возбуждения 7 — стабилизатор 8 — щетка 9 — задняя рама	10 — рама со стороны привода 11 — передняя крышка 12 — Задняя крышка B — разъем генератора (Клемма батареи) D — ложная клемма E — заземление F — клемма обмотки возбуждения IG — клемма зажигания L — клемма лампы

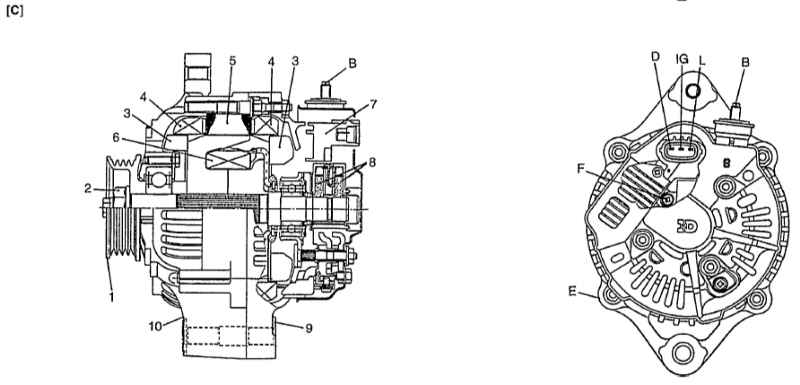

Тип 80 A


1 — шкив 2 — гайка шкива 3 — вентилятор ротора 4 — катушка статора 5 — магнитопровод статора 6 — обмотка возбуждения 7 — стабилизатор 8 — щетка 9 — задняя рама	10 — рама со стороны привода 11 — передняя крышка 12 — Задняя крышка B — разъем генератора (Клемма батареи) D — ложная клемма E — заземление F — клемма обмотки возбуждения IG — клемма зажигания L — клемма лампы
