20.2.3. Техническое обслуживание

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините «массу» от аккумуляторной батареи.

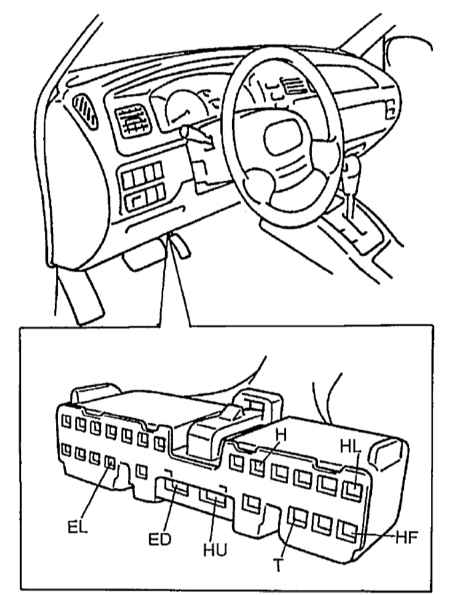

Отсоедините провод от комбинированного переключателя.

Проверьте на неразрывность соединения между всеми клеммами во всех положениях переключателя. Если результаты проверки не такие, как указано, замените переключатель

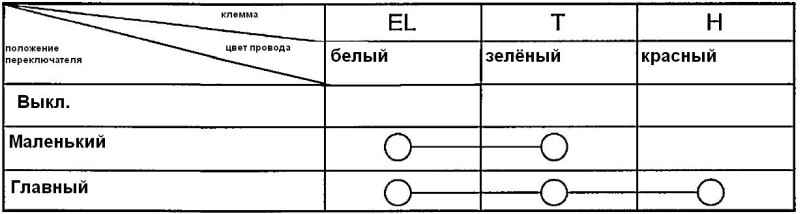

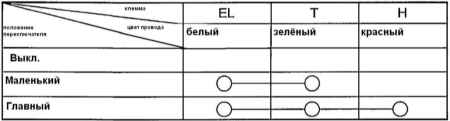

Выключатель света фар

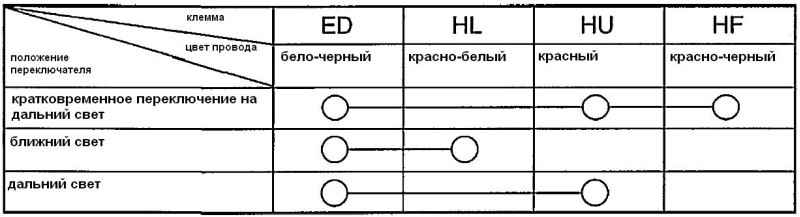

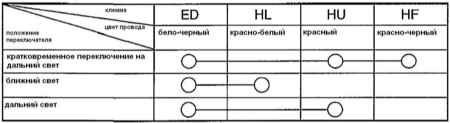

Переключатель ближнего/дальнего света

Снятие/установка

Для автомобилей, не оборудованных системой «air bag» см. Раздел Подрулевые переключатели в Главе Рулевое колесо и рулевая колонка. Для автомобилей, оборудованных системой «air bag», см. Раздел Контактная катушка и подрулевые переключатели в Главе Рулевое колесо и рулевая колонка (c подушкой безопасности).

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините «массу» от аккумуляторной батареи.
Снимите переднюю решетку.
Отсоедините провода и разъемы от блока фары.

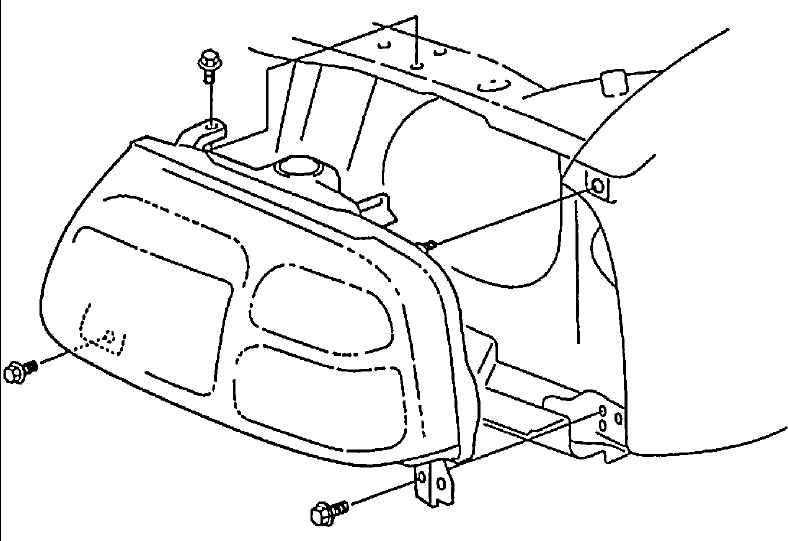

Открутите три болта и достаньте фару.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка осуществляется в последовательности обратной снятию фары.
После установки обязательно отрегулируйте фары, ссылаясь на Раздел Регулировка угла фар.
