19.2.2. Система бортовой диагностики (с функцией самодиагностики)

Модуль управления иммобилайзером и модули ECM/PCM обнаруживают неисправности, которые могут возникать на участке, включающем в себя следующие части при включенном зажигании.

Модули ECM/PCM:

  • Код ECM/модуля управления иммобилайзером
  • Последовательная цепь передачи данных
  • ECM/PCM

Модуль управления иммобилайзером:

  • Код передатчика
  • Рамочная антенна
  • Код ECM/модуля управления иммобилайзером
  • Последовательная цепь передачи данных
  • Модуль управления иммобилайзером
  • Сигнал зажигания

Транспортное средство с диагностическим разъемом

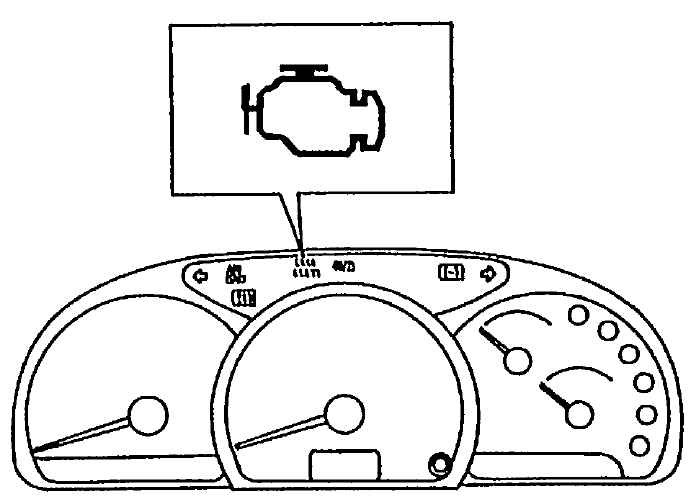

При незаземленной клемме переключателя диагностического разъема для ECM/PCM и включенном зажигании (но при остановленном двигателе) и независимо от состояния электронной системы впрыска топлива, лампа индикатора неисправностей мигает, если ECM/PCM определяет неисправности в системе управления иммобилайзером.

Лампа индикатора неисправностей горит: неисправности в системе управления иммобилайзером не обнаружены.

Лампа индикатора неисправностей мигает: модули ECM/PCM или модуль управления иммобилайзером выявили неисправности в системе управления иммобилайзером.

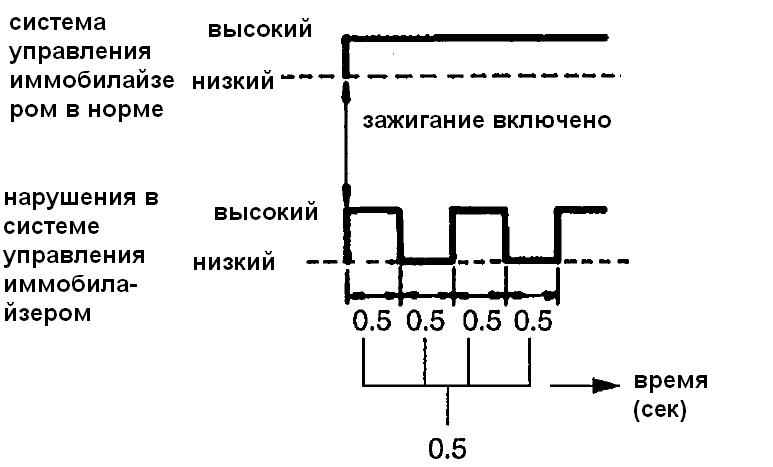

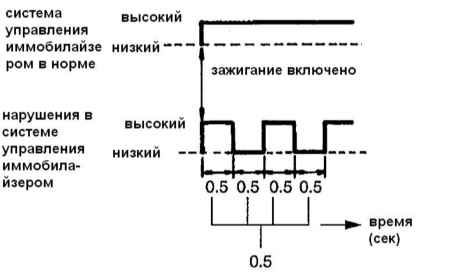

Как только зажигание включается, модули ECM/PCM и модуль управления иммобилайзером выявляют наличие неисправностей в системе управления иммобилайзером. После завершения диагностики лампа индикатора неисправностей продолжает гореть. Если диагностика выявляет какие-либо нарушения (результат “abnormal”), то лампа сразу же начинает мигать. А если диагностика не выявляет неисправностей (результат “normal”), то лампа продолжает гореть. Для данной диагностики требуется максимум 3 секунды.

Транспортное средство без диагностического разъема

При включенном зажигании (но при остановленном двигателе), независимо от состояния электронной системы впрыска топлива, лампа индикатора неисправностей мигает, если ECM/PCM определяет неисправности в системе управления иммобилайзером.

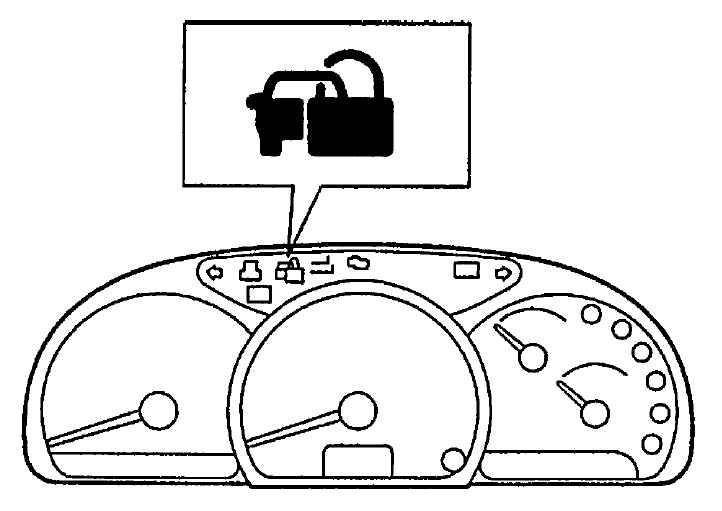

Лампа индикатора иммобилайзера горит: в системе управления иммобилайзером не выявлено неисправностей.

Лампа индикатора иммобилайзера мигает: модули ECM/PCM или модуль управления иммобилайзером выявили неисправности в системе управления иммобилайзером.

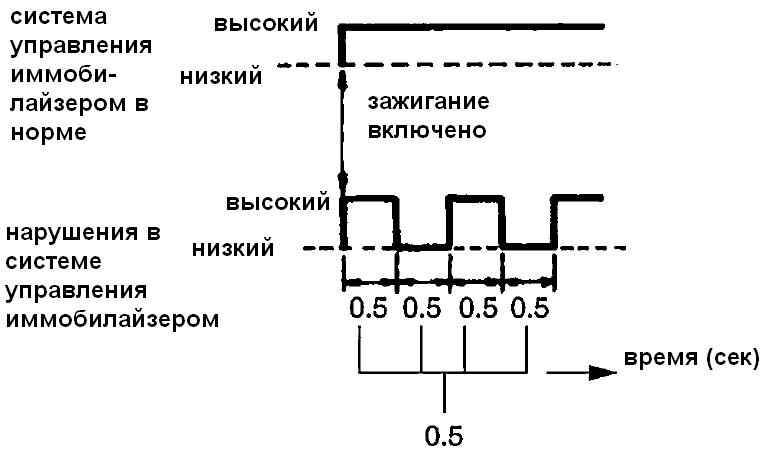

Как только зажигание включается, модули ECM/PCM и модуль управления иммобилайзером выявляют наличие неисправностей в системе управления иммобилайзером. После завершения диагностики лампа индикатора иммобилайзера продолжает гореть. Если диагностика выявляет какие-либо нарушения (результат “abnormal”), то лампа сразу же начинает мигать. А если диагностика не выявляет неисправностей (результат “normal”), то лампа продолжает гореть. Для данной диагностики требуется максимум 3 секунды.

Когда модули ECM/PCM и модуль управления иммобилайзером выявляют неисправности на вышеназванных участках, в памяти модуля управления иммобилайзером сохраняется соответствующий диагностический код неисправностей (DTC).

Диагностические коды неисправностей, хранящиеся в памяти каждого контроллера (модули ECM/PCM и модуль управления иммобилайзером).
