18.1.3.4. Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Поднимите автомобиль и слейте масло.
Отсоедините воздушный шланги шланг сапуна от корпуса дифференциала.

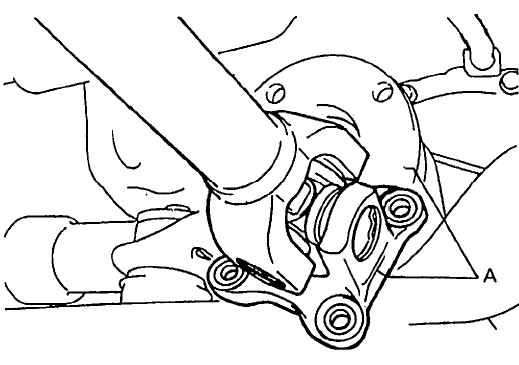

Прежде, чем снять карданный вал, нанесите выравнивающие метки на фланец соединения и карданный вал..

А — выравнивающие метки

Снимите фланец карданного вала, сняв 4 его болта и подвесьте его на веревке или чем-то подобном.

В случае вытаскивания карданного вала предварительно следует слить масло передачи.

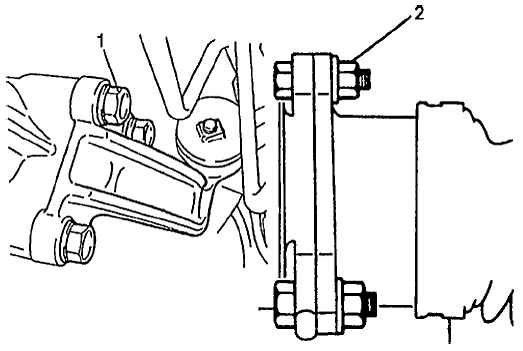

Снимите 3 болта левого крепежного кронштейна и 3 болта фланца приводного вала, чтобы освободить левую сторону дифференциала.

1 — болт крепежного кронштейна
2 — фланцевый болт и гайка

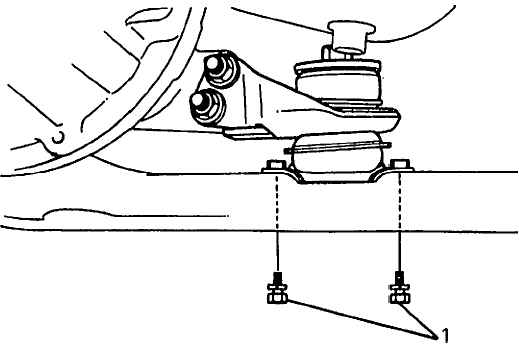

Снимите 2 болта поперечины, чтобы освободить задний крепеж дифференциала.

1 — болты

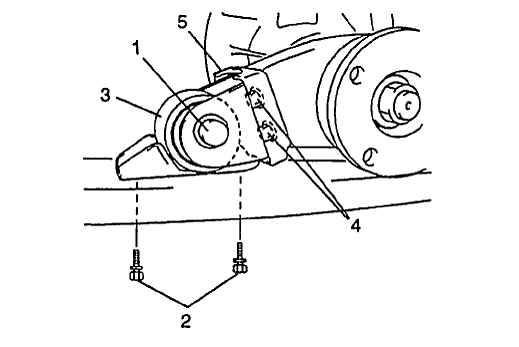

Для заднего крепежа втулкового типа снимите болты и задний крепежный кронштейн.
Для заднего крепежа втулкового типа снимите болты и задний крепежный кронштейн №2.

1 — задний крепежный болт
2 — болт заднего крепежного кронштейна
3 — задний крепежный кронштейн
4 — болт заднего крепежного кронштейна №2
5 — задний крепежный кронштейн №2

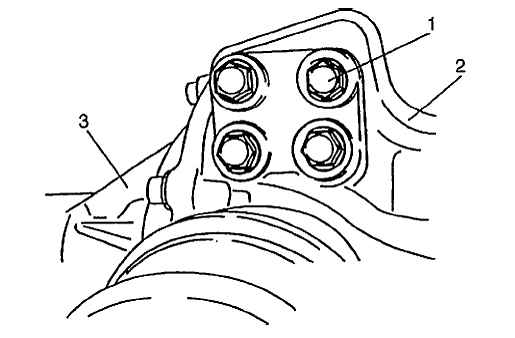

Подперев корпус дифференциала домкратом коробки передач, снимите крепежные болты с правой стороны корпуса.

1 — болт крепежного кронштейна
2 — крепежный кронштейн R
3 — корпус дифференциала

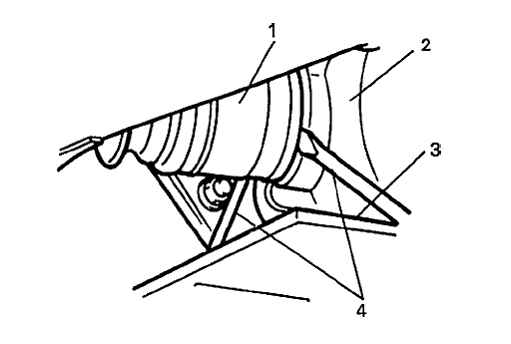

Используя две большие отвертки в качестве рычагов, вытащите правую сторону приводного вала из дифференциала и снимите корпус с автомобиля.

Во время этой работы будьте осторожны, чтобы не повредить кожух приводного вала.

1 — соединение приводного вала R
2 — корпус дифференциала
3 — домкрат коробки передач
4 — отвертка
