18.1.3.3. Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

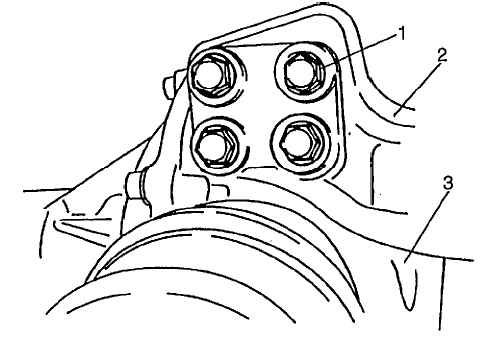

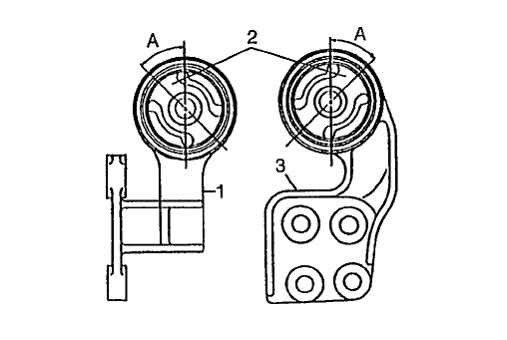

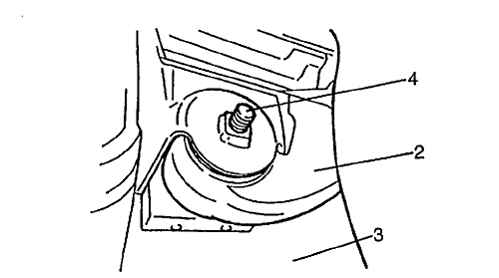

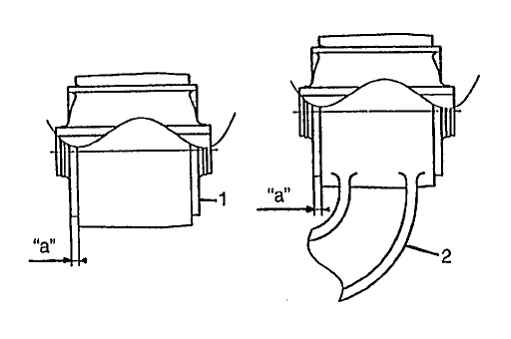

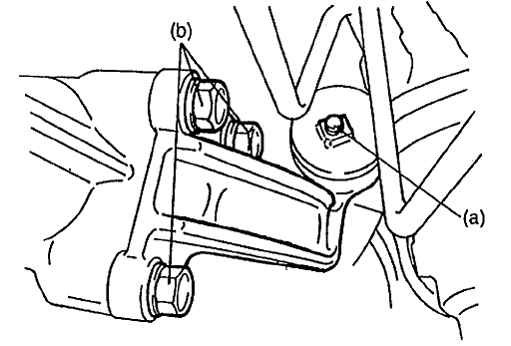

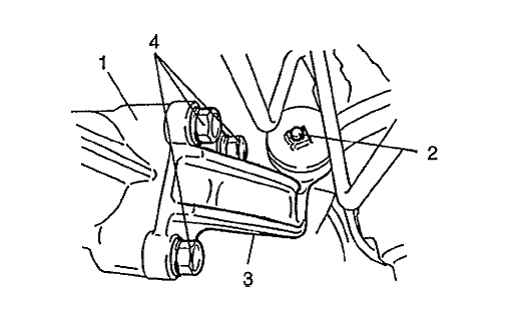

Поднимите автомобиль и поверните рулевое колесо вправо. Отделите крепежный кронштейн R от корпуса дифференциала, сняв болты с его нижней части. Снимите крепежный кронштейн R, сняв передний крепежный болт с его верхней части. 1 — крепежный болт кронштейна 2 — крепежный кронштейн R 3 — корпус дифференциала 2 — крепежный кронштейн R 3 — корпус дифференциала 4 — передний крепежный болт Снимите крепежный кронштейн L, сняв верхний и нижний крепежные болты. 1 — корпус дифференциала 2 — передний крепежный болт 3 — крепежный кронштейн L 4 — болт крепежного кронштейна Проверьте состояние каждой втулки. Если она повреждена или испорчена, вытащите ее специальным инструментом и гидравлическим прессом и замените. Специальный инструмент (a): 09951-26010 (b): 09951-16080 1 — крепежный кронштейн При установке на прессе расположите шлицу в каждой втулке. 1 — крепежный кронштейн L 2 — втулка 3 — крепежный кронштейн R А — выравнивание шлицы 45° Расположите каждую втулку на кронштейне. Длина “a”: 3.0 мм (0.12 дюйма). 1 — крепежный кронштейн R 2 — крепежный кронштейн L При установке соблюдайте следующие значения момента затяжки: Момент затяжки (a): 85 Н•м (8.5 кг-м, 61.5 фунтов-фут) (b): 50 Н•м (5.0 кг-м, 36.5 фунтов-фут)

Задний крепеж (для держателя переднего дифференциала)

Цельный тип

ПОРЯДОК ВЫПОЛНЕНИЯ

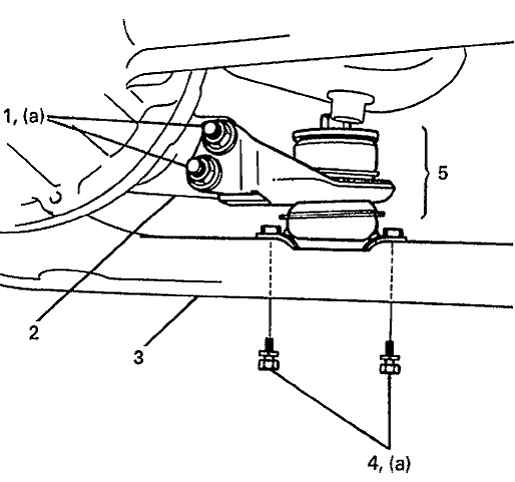

Поднимите автомобиль и снимите крепежную конструкцию, сняв два болта и гайки со стороны держателя дифференциала и 2 болта и гайки со стороны поперечины. Проверьте крепежную резину на повреждения и ухудшение состояния и замените при необходимости. При установке соблюдайте следующее значение момента затяжки. Момент затяжки (a): 50 Н•м (5.0 кг-м, 36.5 фунтов-фут). 1 — болт и гайка заднего крепежного кронштейна 2 — держатель дифференциала 3 — поперечина 4 — болт заднего крепежного кронштейна 5 — задний крепеж дифференциала

Тип со втулкой

ПОРЯДОК ВЫПОЛНЕНИЯ

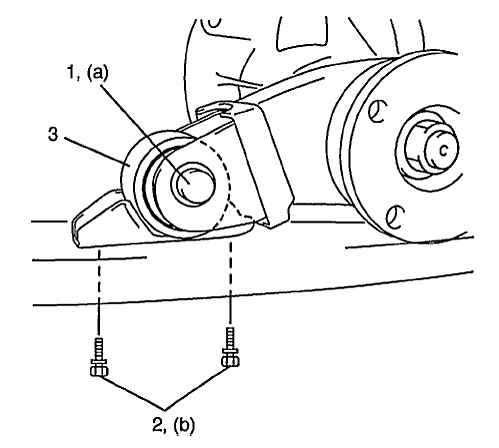

Поднимите автомобиль и снимите задний крепежный кронштейн, сняв задний крепежный болт и болты заднего крепежного кронштейна. Проверьте крепежную резину на повреждения и ухудшение состояния и замените при необходимости. При установке затяните задние крепежные болты и болты заднего крепежного кронштейна до указанного значения момента затяжки. Момент затяжки: задний крепежный болт (a): 85 Н•м (8.5 кг-м, 61.5 фунтов-фут) болты заднего крепежного кронштейна (b): 50 Н•м (5.0 кг-м, 36.5 фунтов-фут) 1 — задний крепежный болт 2 — болт заднего крепежного кронштейна 3 — задний крепежный кронштейн
