13.1.2. Цепь стартера

Катушки электромагнитного переключателя намагничиваются, когда переключатель зажигания замкнут.

Движение конечного поршня и рычага шестеренчатого привода заставляют шестеренку привести в действие маховик двигателя, а контакты электромагнитного переключателя питания замкнуться при запуске двигателя.

Когда двигатель запускается, шестеренчатая обгонная муфта оберегает якорь от избыточной скорости, пока не открыт переключатель, при открытии переключателя возвратная пружина освобождает шестеренку.

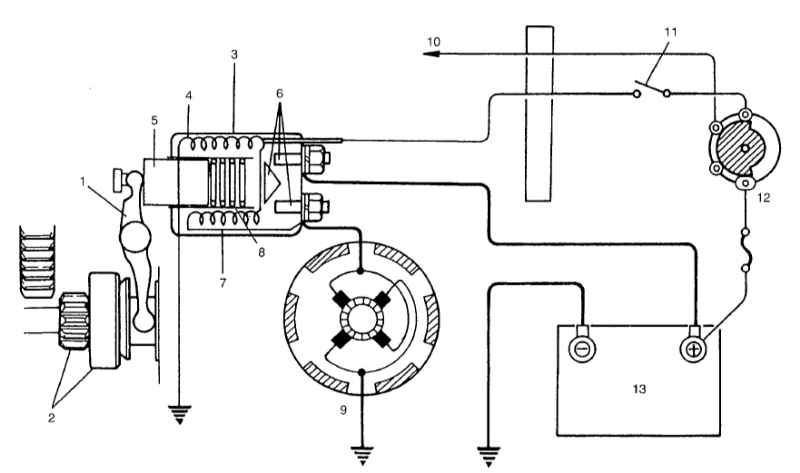

1 — рычаг шестеренчатого привода 2 — шестеренка и обгонная муфта 3 — электромагнитный переключатель 4 — удерживающая катушка 5 — поршень 6 — контакты электромагнитного переключателя 7 — втягивающая катушка	8 — возвратная пружина 9 — стартер 10 — к распределителю 11 — M/T: нет (A/T: парковка/нейтральное положение переключатель в диапазоне переключателя трансмиссии (рычаг переключения скоростей/передач)) 12 — переключатель зажигания и cтартер 13 — батарея
