12.2.3.5. Шумоподавитель

ПОРЯДОК ВЫПОЛНЕНИЯ

Отключите муфту шумоподавителя (1).
Снимите шумоподавитель (1).

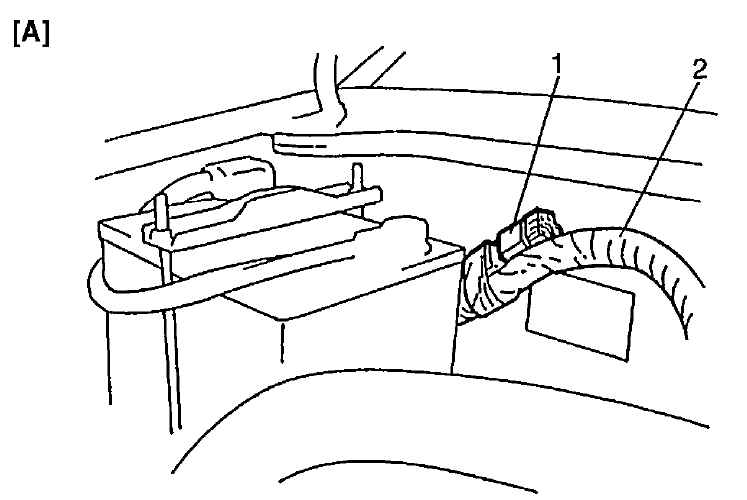

Двигатель J20

1 — шумоподавитель
2 — монтажный жгут двигателя

Осмотр

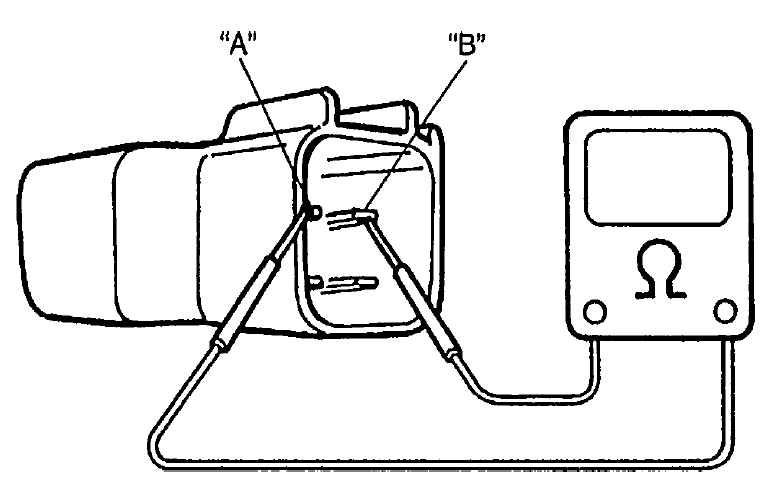

Используя омметр, проверьте и убедитесь, что конденсатор в шумоподавителе не проводит ток. Если результат проверки не удовлетворительный, замените шумоподавитель.

Установка

Для установки повторите процедуру снятия в обратном порядке.
