12.2.3.4. CMP-сенсор
|
Запрещается разбирать сенсор. Если обнаружена любая неисправность, замените его как целую сборку.
|
Снятие
|
|

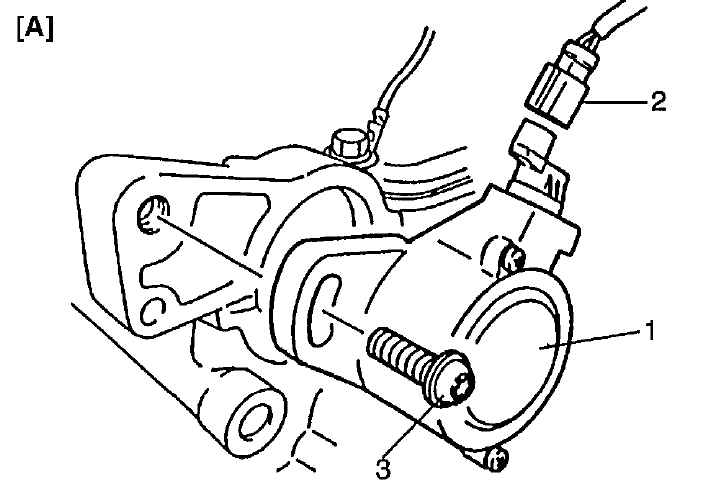

- Отключите муфту CMP-сенсора (2).
- Снимите сенсор CMP (1), сняв болт(ы) (3).
|
Двигатель J20.
|
|
|
Установка
|
|
|

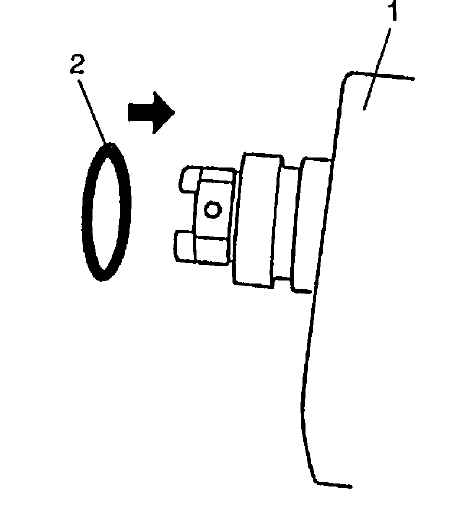

- Установите новое О-кольцо (2), капнув моторное масло на CMP сенсор (1).
|
- Установите CMP-сенсор (1) на распредвал (3).

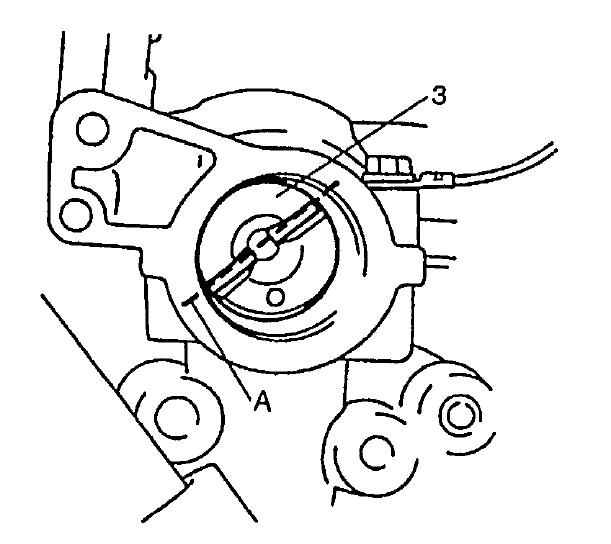

- Вставьте при установке упор муфты CMP-сенсора (2) в разъемы распредвала. Упоры муфты CMP-сенсора (2) смещены, поэтому, если упоры не вставляются в разъемы, поверните ось CMP- сенсора на 180 градусов и попробуйте снова.
Двигатель J20
|
A — смещение разъема
3 — распредвал |

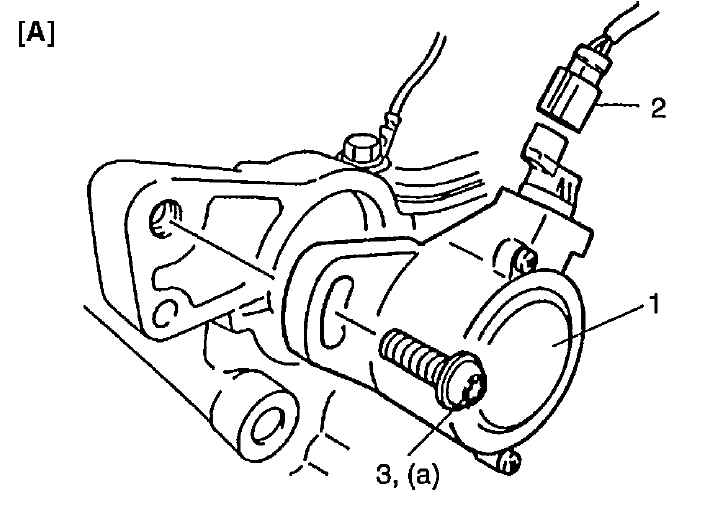

- Затяните болты CMP сенсора (3). Крутящий момент затяжки: болт(ы) CMP-сенсора: 15 Н•м (1.5 кг-м, 11.0 фунтов-фут).
- Подключите муфту CMP-сенсора (2).
Двигатель J20
|
1 — CMP-сенсор
2 — муфта CMP-сенсора
3 — болты |
|
|
|
|
