12.1.1.2. Компоненты

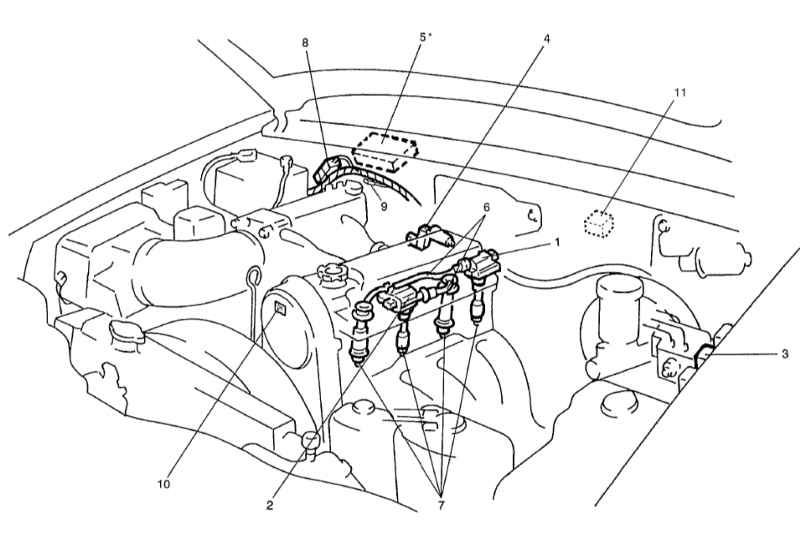

Левостороннее управление


1 — катушка зажигания для цилиндров №1 и №4 2 — катушка зажигания для цилиндров №2 и №3 3 — разъем диагностики (модель с откидным верхом) 4 — CMP-сенсор 5 — ECM (или PCM) (*) 6 — провод высокого напряжения	7 — свеча зажигания 8 — шумоподавитель 9 — резистор опережения зажигания (*) (если установлен) 10 — наклейка зажигания (установлен) 11 — разъем диагностики (помимо модели с откидным верхом)

Для транспортного средства с правосторонним управлением, части, помеченные знаком (*), установлены на другой стороне.
Резистор опережения зажигания установлен в транспортных средствах, которые не оборудованы сенсором CKP.
