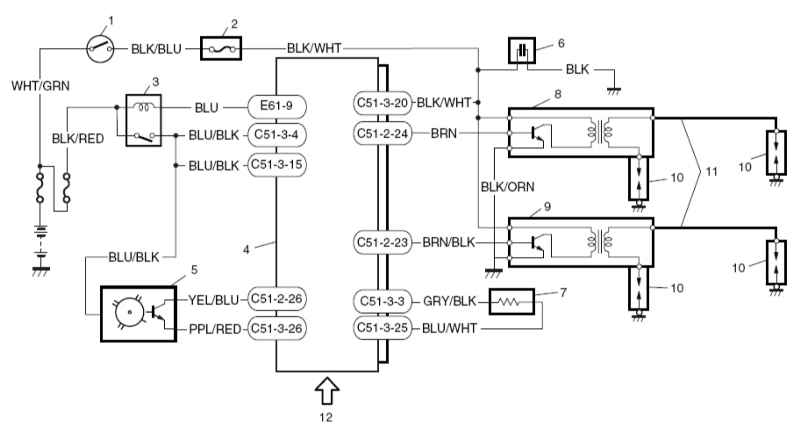

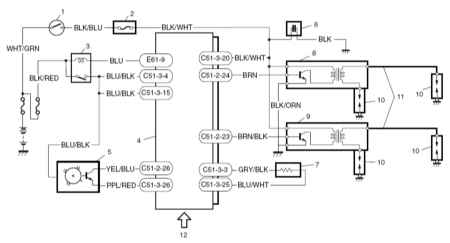

12.1.1.1. Электропроводка системы

1 — переключатель зажигания
2 — предохранитель катушки зажигания
3 — реле питания
4 — ECM (или PCM)
5 — CMP-сенсор
6 — шумоподавитель
7 — резистор опережения зажигания (если установлен)
8 — катушка зажигания для цилиндров №1 и №4

9 — катушка зажигания для цилиндров №2 и №3
10 — свеча зажигания
11 — провод высокого напряжения
12 — информация с сенсоров (MAF-сенсор, ECT-сенсор, IAT-сенсор, TP-сенсор, CKP-сенсор, переключатель запуска двигателя, VSS)
Цветовые обозначения проводов
