11.1.3. Топливные провода

Вследствие того, что подающий топливопровод находится под высоким давлением, эта система требует особого внимания при обслуживании. Подводящая труба использует винтовые стяжки и зажимы шлангов.

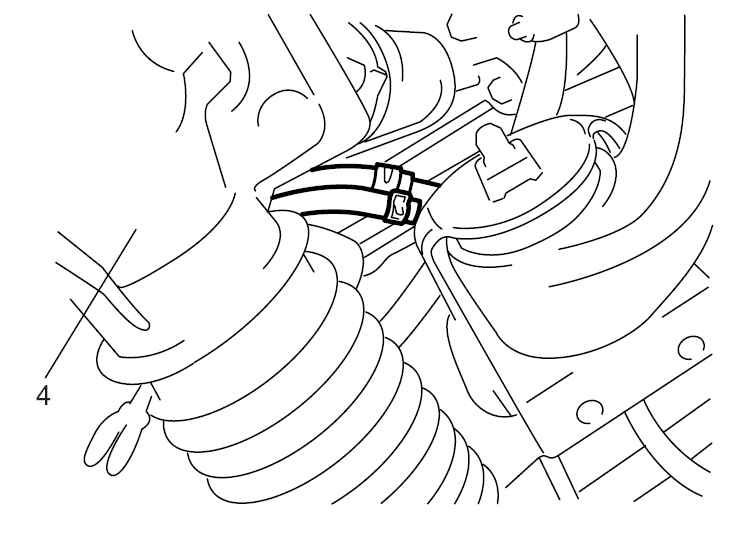

4 — коробка рулевого механизма

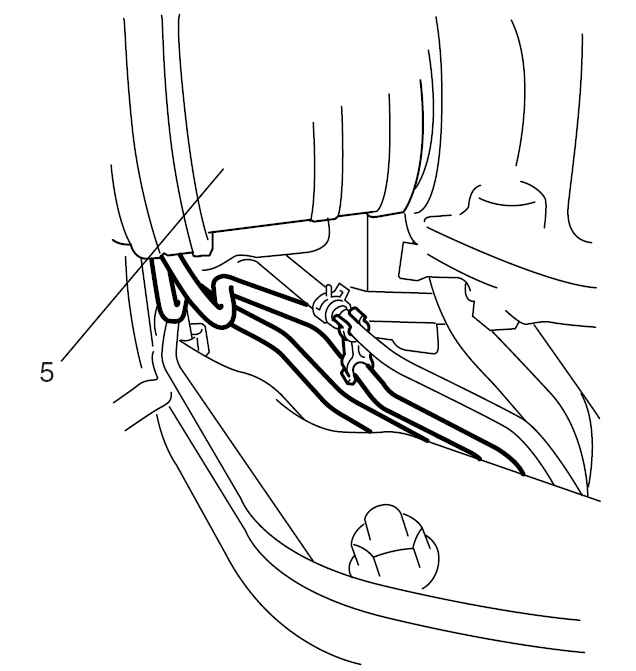

5 — промежуточный карданный вал

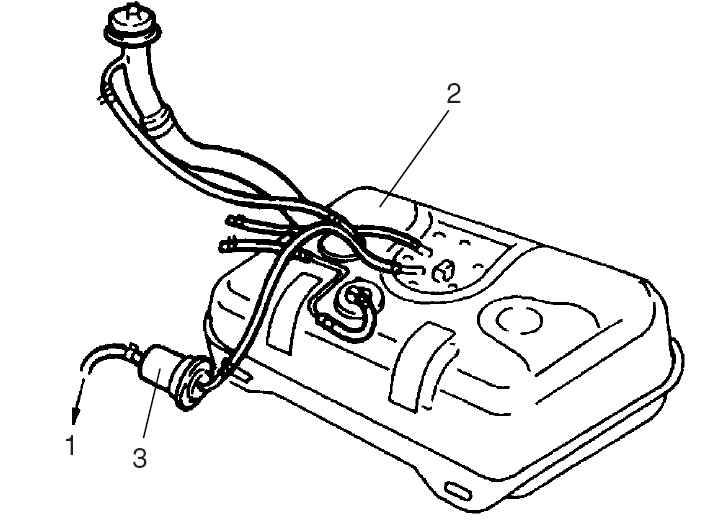

1 — к трубе высокого давления топливной системы 2 — топливный бак 3 — топливный фильтр

Проверка

Визуально осмотрите топливопровода на наличие утечки топлива, трещин на шлангах и износа, или повреждения. Убедитесь в том, что все зажимы закреплены. По необходимости замените детали.

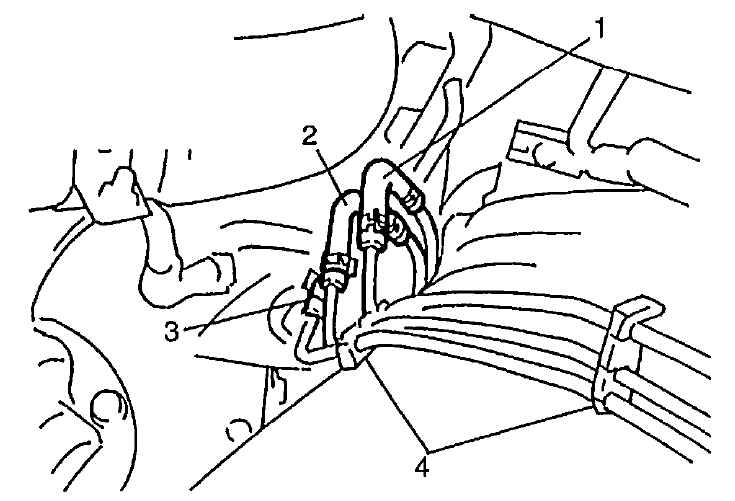

1 — шланг подачи топлива (если таковой имеется) 2 — обратный топливный шланг 3 — паровой топливный шланг 4 — зажим
