11.1.2. Топливный фильтр

ПОРЯДОК ВЫПОЛНЕНИЯ

Сбросьте давление топлива в подающем топливопроводе.

Эту работу нельзя производить, если двигатель горячий. Если это сделать, это может негативно повлиять на катализатор.

Отключите отрицательный кабель (-) от аккумулятора.
Поднимите транспортное средство.

Отсоедините впускной и выпускной шланги (2), (3) от топливного фильтра (1).

После отсоединения топливопровода может вытечь небольшое количество топлива. Для того чтобы снизить риск личного травматизма, накройте фитинг, который вы собираетесь отсоединить, цеховой ветошью. Положите эту ветошь в специально для нее предназначенный контейнер после того, как отсоединение будет завершено.

Снимите топливный фильтр (1) с рамы шасси.

Установка

Повторите процедуру демонтажа в обратном порядке, не забывая о нижеследующем.

По завершении установки проверьте, чтобы не было утечки топлива на каждом соединении.

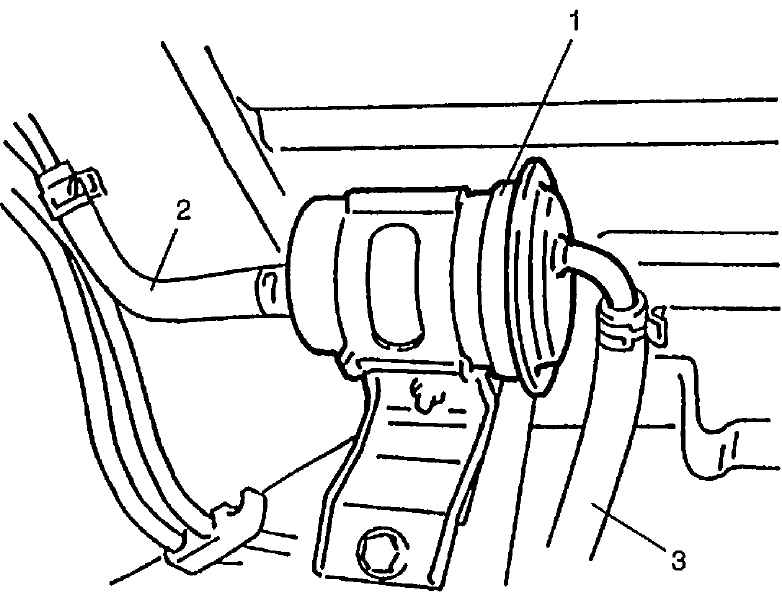

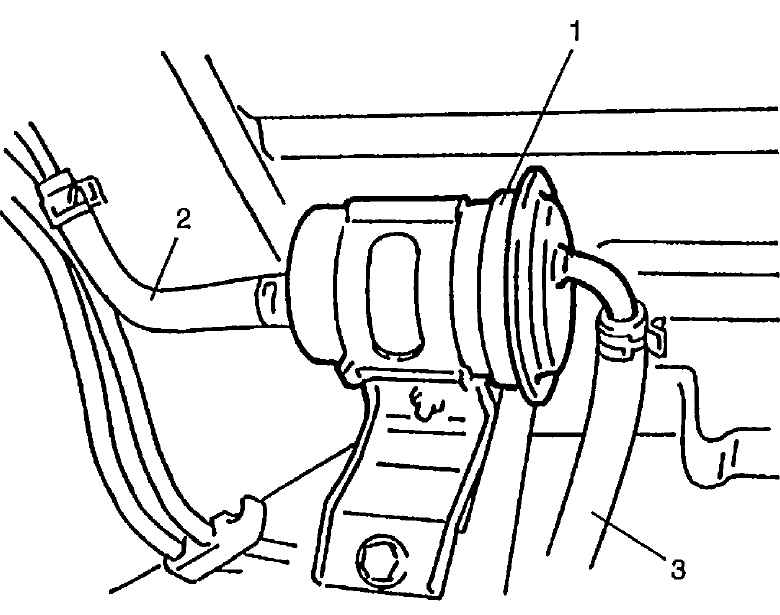

1 — топливный фильтр
2 — выпускной шланг топливного фильтра
3 — впускной шланг топливного фильтра
