10.3.4.4. Ремень охлаждающего вентилятора

Снятие

Для двигателей G16

ПОРЯДОК ВЫПОЛНЕНИЯ

Отключите отрицательный кабель (-) от аккумулятора.
Открутите регулировочный болт приводного ремня насоса P/S и затем снимите ремень насоса P/S.

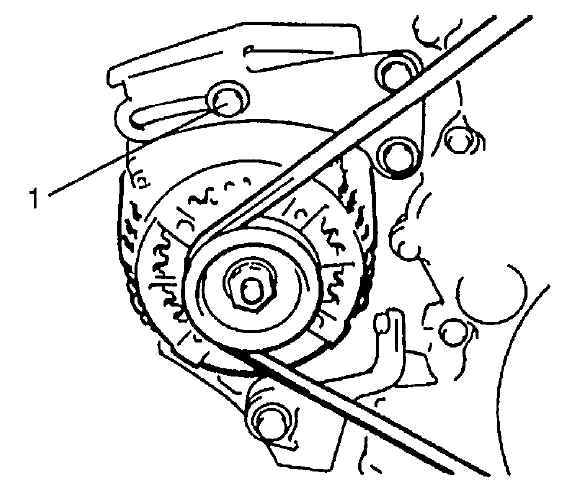

Открутите регулировочный болт (1) и шарнирный болт.

Ослабьте ремень, сместив генератор, и затем снимите его.

Для двигателя J20

ПОРЯДОК ВЫПОЛНЕНИЯ

Отключите отрицательный кабель (-) от аккумулятора.

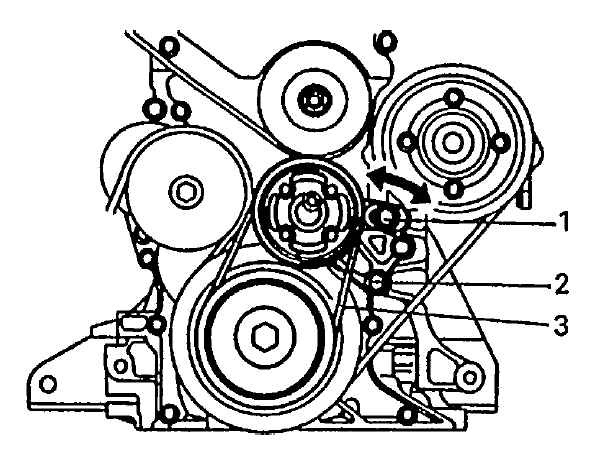

Раскрутите регулировочный болт (1) и шарнирный болт (2).

Ослабьте ремень, сместив шкив вентилятора.
Снимите охлаждающий насос. Просто отсоедините вентилятор/муфту от шкива вентилятора.
Снимите ремень охлаждающего вентилятора (3).

Установка

Для двигателей G16

ПОРЯДОК ВЫПОЛНЕНИЯ

Установите ремень на шкив водяного насоса, шкив коленвала и шкив генератора. Установите приводной ремень насоса P/S.
Отрегулируйте натяжение ремня, как указано. Обратитесь к Разделу Регулирование и проверка натяжения ремня охлаждающего вентилятора в этой Главе.
Закрутите регулировочный болт и шарнирный болт.
Подключите отрицательный кабель (-) к аккумулятору.

Для двигателя J20

ПОРЯДОК ВЫПОЛНЕНИЯ

Установите ремень к шкиву вентилятора и шкиву коленвала.
Установите охлаждающий вентилятор. Обратитесь к Разделу Муфта вентилятора охлаждающей системы в этой Главе.
Отрегулируйте натяжение ремня, как указано. Обратитесь к Разделу Регулирование и проверка натяжения ремня охлаждающего вентилятора в этой Главе.
Закрутите регулировочный болт и шарнирный болт.
Подключите отрицательный кабель (-) к аккумулятору.

Проверка натяжения ремня охлаждающего вентилятора

Осмотрите ремень и проверьте натяжение ремня. Обратитесь к Разделу Регулирование и проверка натяжения ремня охлаждающего вентилятора в этой Главе.
