10.3.1.2. Циркуляция системы охлаждения

Если двигатель разогрет (термостат закрыт), охлаждающая жидкость циркулирует следующим образом.

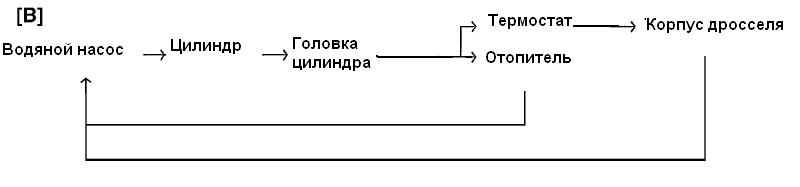

Для двигателей моделей J20

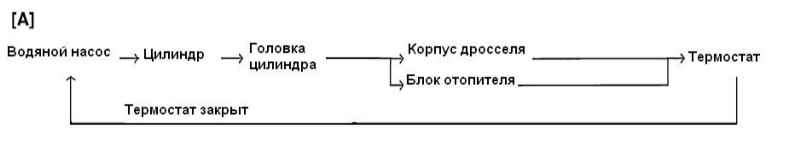

Для двигателей моделей G16

Когда охлаждающая жидкость нагревается до нормальной температуры и термостат открыт, охлаждающая жидкость проходит через сердцевину радиатора, которую необходимо охладить, а также по всей вышеуказанной цепочке движения.

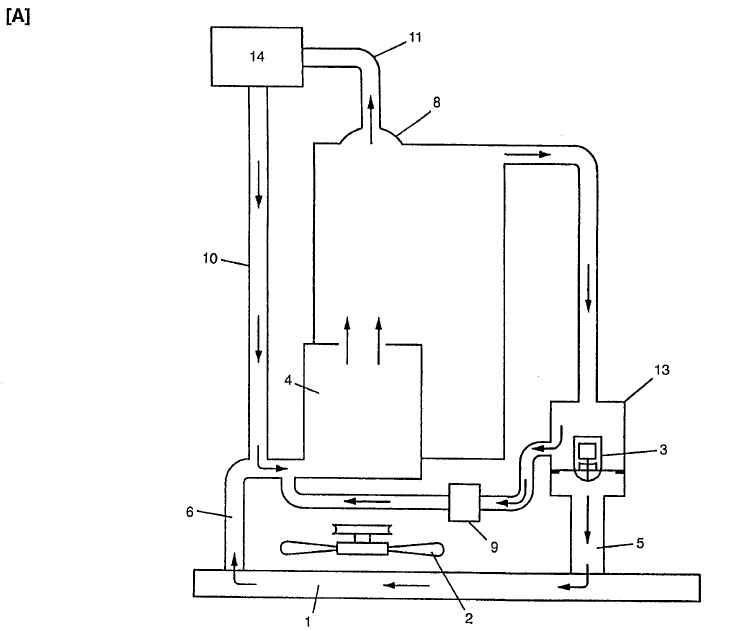

Двигатель G16


1 — радиатор 2 — охлаждающий вентилятор 3 — термостат 4 — водяной насос 5 — впуск радиатора 6 — выпуск радиатора 7 — выпускная труба	8 — выпускная крышка 9 — корпус дроссельных заслонок 10 — выпуск нагревателя 11 — впуск нагревателя 12 — обвод 13 — впускной коллектор 14 — узел нагревателя

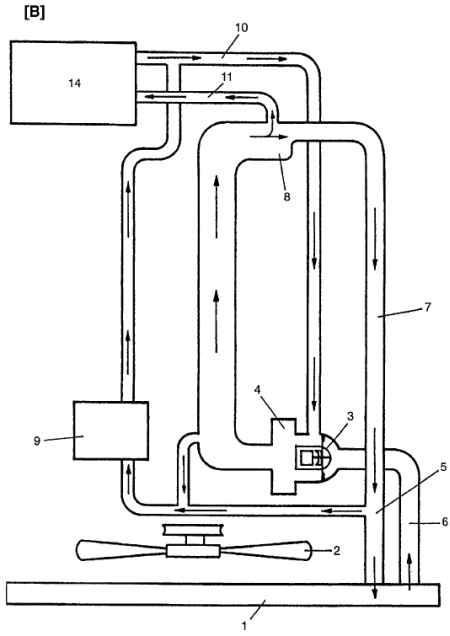

Двигатель J20


1 — радиатор 2 — охлаждающий вентилятор 3 — термостат 4 — водяной насос 5 — впуск радиатора 6 — выпуск радиатора 7 — выпускная труба	8 — выпускная крышка 9 — корпус дроссельных заслонок 10 — выпуск нагревателя 11 — впуск нагревателя 12 — обвод 13 — впускной коллектор 14 — узел нагревателя
