9.16. Снятие и установка модуля управления трансмиссии (TCM)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный кабель от батареи.

2. Снимите левую нижнюю секцию отделки панели приборов и рассоедините контактный разъем.

3. Отсоедините электропроводку от модуля управления.

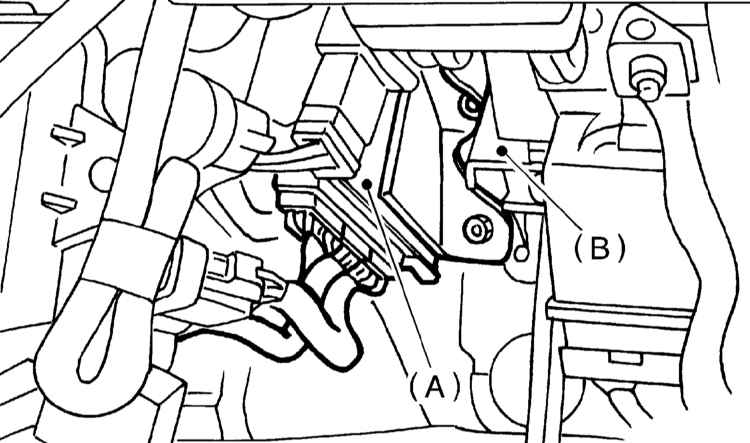

A — TCM
B — Скоба педали ножного тормоза

4. Снимите TCM.
5. Установка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием.
