6.2.3. Проверка состояния и замена топливных линий и их штуцерных соединений

См. предупреждение в начале Раздела Сбрасывание давления в системе питания.

1. Линии топливного тракта системы питания проложены между бензобаком и двигательным отсеком автомобиля. Стальные трубки и гибкие топливные шланги крепятся к днищу автомобиля посредством зажимов и винтового крепежа. Каждый раз, когда автомобиль поднимается над землей с какой-либо целью (например, для осмотра или замены компонентов системы выпуска отработавших газов), старайтесь воспользоваться случаем и проверить состояние топливных линий и их штуцерных соединений.
2. Внимательно осматривайте все шланги и трубки топливного тракта на наличие трещин, скручиваний, деформаций и прочих механических повреждений.
3. При выявлении признаков внутреннего загрязнения или нарушения проходимости соответствующую секцию топливного тракта необходимо снять и продуть сжатым воздухом.
4. Удостоверьтесь в надежности затягивания всех штуцерных соединений шлангов и металлических трубок топливного тракта.

1. Используйте в качестве сменных секций только высокопрочные стальные трубки производства зарекомендовавших себя на автомобильном рынке изготовителей.
2. Помните, что медные и алюминиевые трубки не способны выдержать возникающие в процессе эксплуатации автомобиля вибрационные нагрузки.
3. Не забывайте, что топливные линии на моделях, оборудованных системой впрыска, должны выдерживать высокое внутреннее давление.
4. Часто в фирменных магазинах автомобильных аксессуаров можно приобрести оснащенные резьбовыми штуцерными насадками секции металлических трубок. При ослаблении и затягивании штуцерных соединений пользуйтесь двумя гаечными ключами, чтобы избежать проворачивания ответной части разъема. В обязательном порядке проверяйте состояние используемых для герметизации штуцерных соединений уплотнительных колец. Изношенные или механически поврежденные кольца сразу же заменяйте. Старайтесь использовать в качестве сменных компонентов только фирменные детали.

При замене топливных шлангов используйте только фирменные компоненты, рассчитанные на высокое внутреннее давление!

Гибкие топливные шланги должны прокладываться не ближе чем в 10 см от компонентов системы выпуска отработавших газов и не ближе чем в 25 см от каталитического преобразователя. Следите, чтобы топливные линии не соприкасались с кузовными элементами и компонентами подвески. Минимальная допустимая величина зазора составляет 6.3 мм.

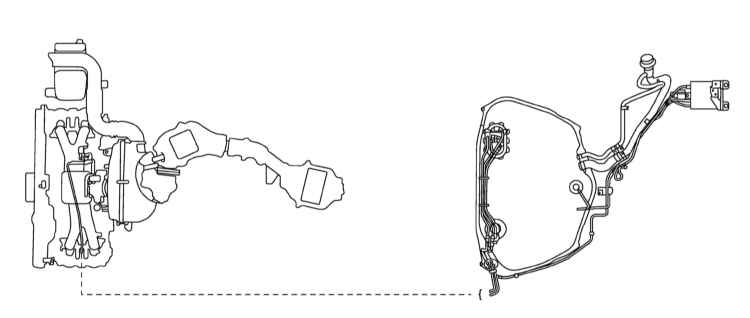

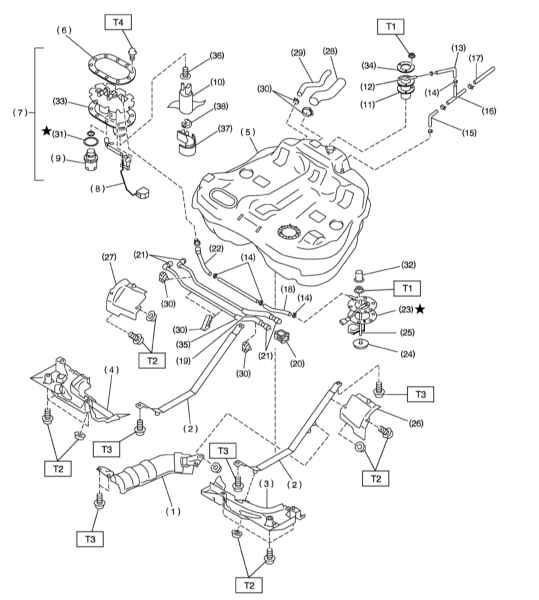

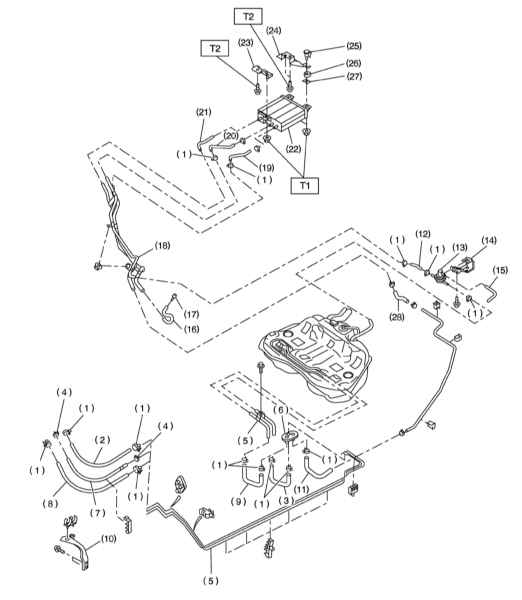

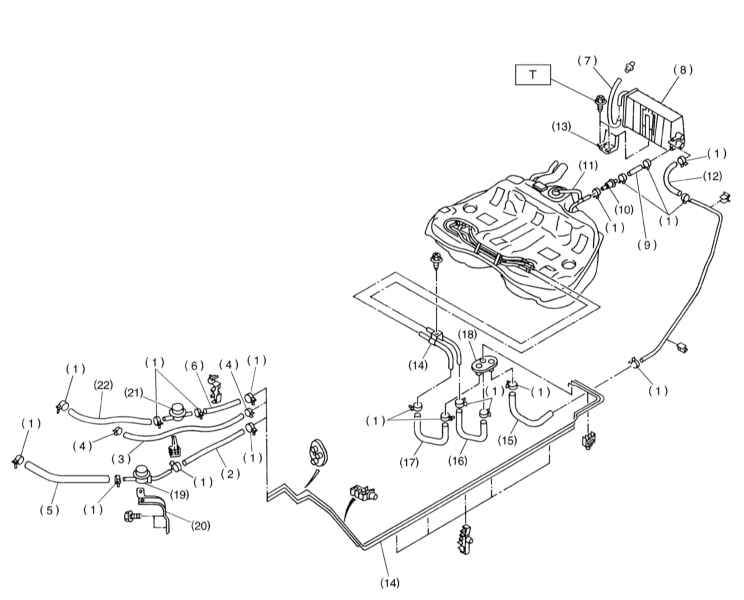

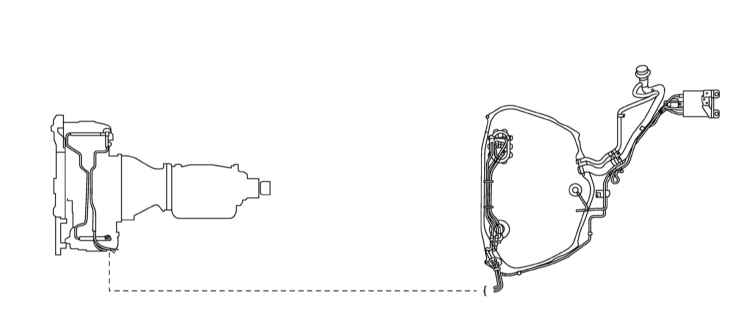

1. Общая схема прокладки топливных линий показана на сопр. иллюстрациях.

2. Загоните автомобиль на подъемник.
3. Сбросьте давление в системе питания (см. Раздел Сбрасывание давления в системе питания).
4. Откройте лючок доступа к заливной горловине топливного бака и снимите крышку горловины.
5. Отогните ковровое покрытие.
6. Снимите трубки и линии линий подачи и возврата топлива, а также линий топливных испарений.

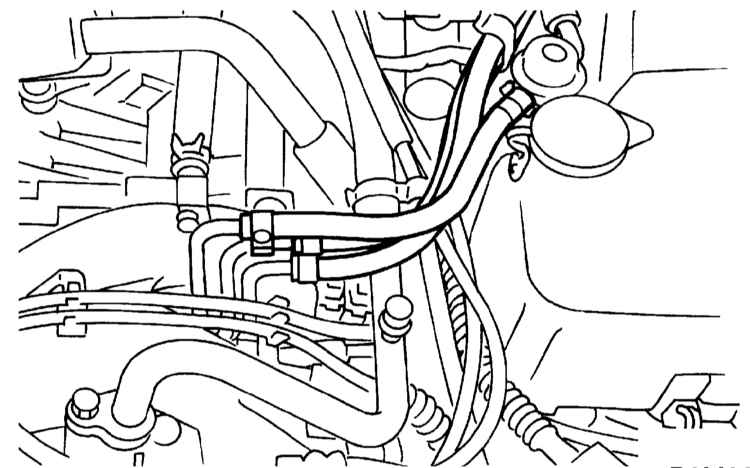

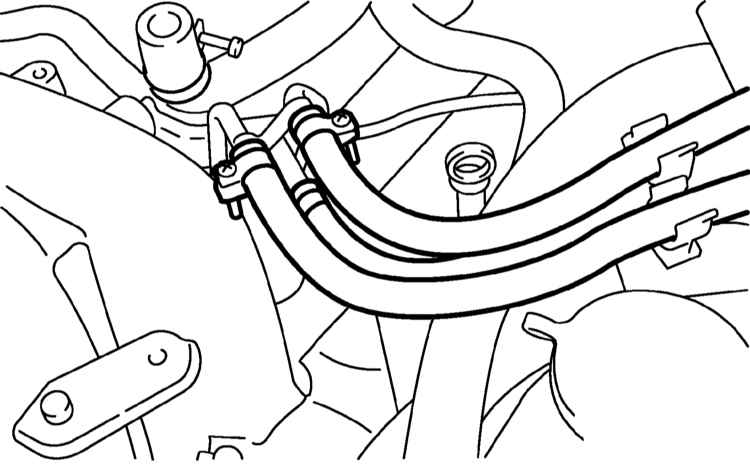

7. Произведите отсоединение топливных/испарительных линий в двигательном отсеке.

8. Поднимите аль на подъемнике.

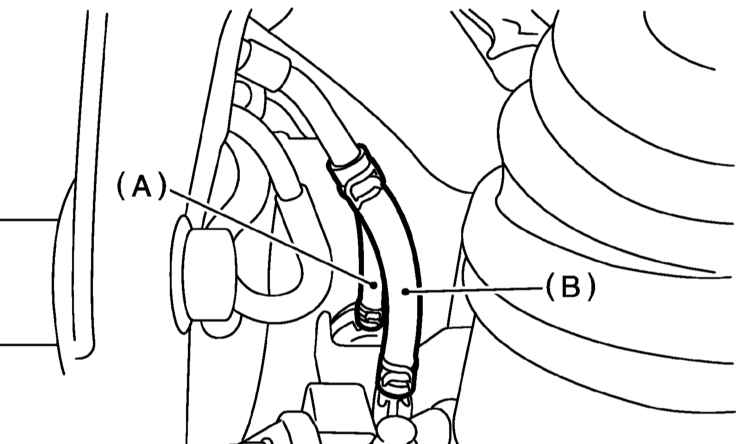

9. Отсоедините шланг (А) от двухходового клапана и шланг (В) от трубки испарительной линии – должно раздаться два отчетливых щелчка.

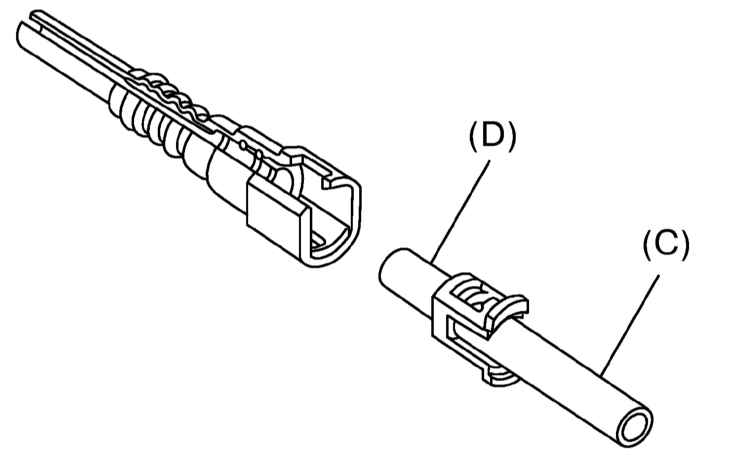

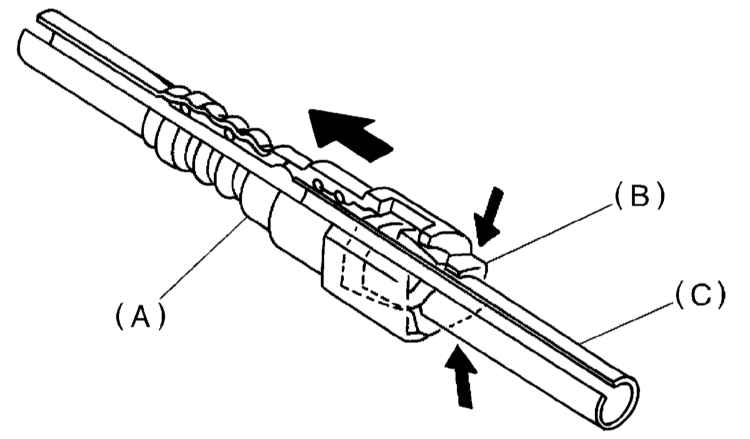

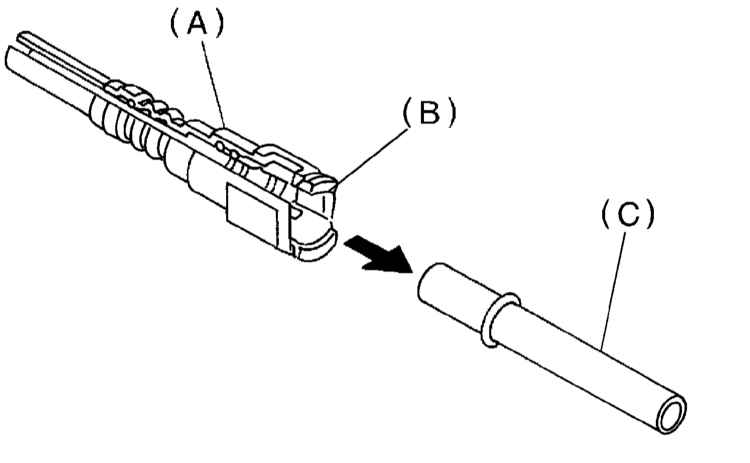

10. Протрите и рассоедините разъемы быстрой стыковки линий подачи и возврата топлива: Удерживая разъем (А), отожмите вниз фиксатор (В), затем, потянув, высвободите трубку (С) с надетым на нее фиксатором из корпуса разъема. Снимите фиксатор и протрите уплотнительный конец трубки (D). Проверьте состояние компонентов, в случае необходимости произведите замену.

А — Разъем
В — Фиксатор
С — Трубка
D — Уплотнительная поверхность

11. Установка производится в обратном порядке. Обратите внимание на перечисленные ниже моменты.

12. При подсоединении топливных трубок заправьте НОВЫЙ фиксатор (В) в разъем быстрой стыковки (А), затем до упора протолкните в сборку трубку топливной линии, - проследите, чтобы оба язычка фиксатора попали в приемные гнезда разъема. Потянув за трубки, удостоверьтесь в надежности сочленения.

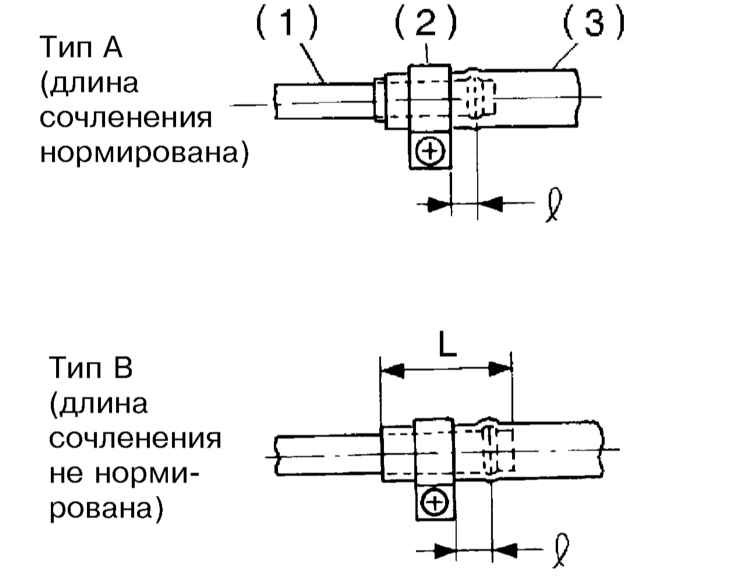

13. В общем случае при подсоединении к топливным трубкам шлангов нахлест должен составлять не менее 20 ÷ 25 мм. 1 — Штуцерное окончание трубки 2 — Хомут 3 — Шланг l: 2.5 ± 1.5 мм L: 22.5 ± 2.5 мм

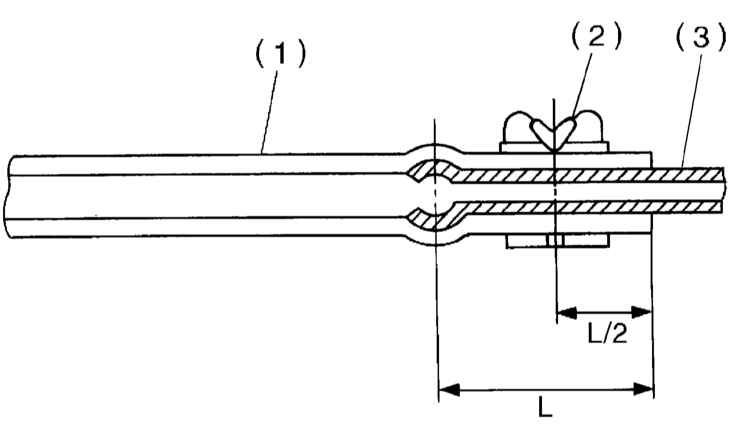

14. Схема фиксации на своих штуцерах шлангов испарительных линий показана на иллюстрации. 1 — Шланг 2 — Хомут 3 — Штуцерное окончание трубки L: 27.5 ± 2.5 мм

В случае повреждения металлической или гибкой топливной линии вышедшую из строя секцию следует заменять только фирменным сменным элементом соответствующего типоразмера.
