6.2.14. Снятие и установка запорного клапана отсечки топлива

ПОРЯДОК ВЫПОЛНЕНИЯ

См. предупреждение в начале Раздела Сбрасывание давления в системе питания!

1. Снимите топливный бак (см. Раздел Снятие и установка топливного бака).

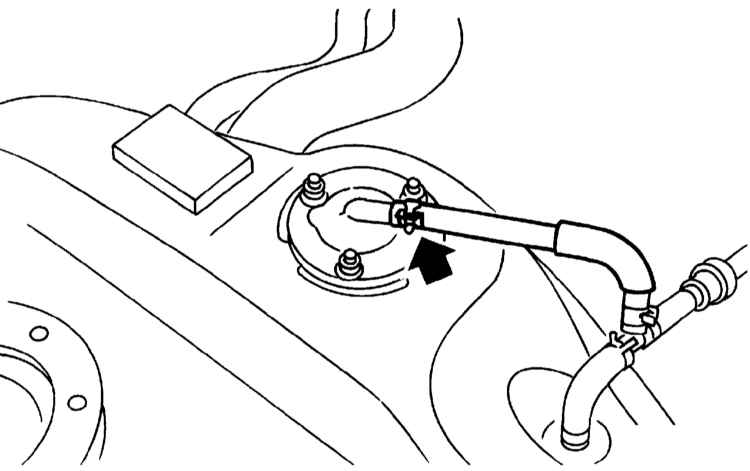

2. Отпустите хомут и отсоедините от клапана отсечки топлива шланг испарительной линии.

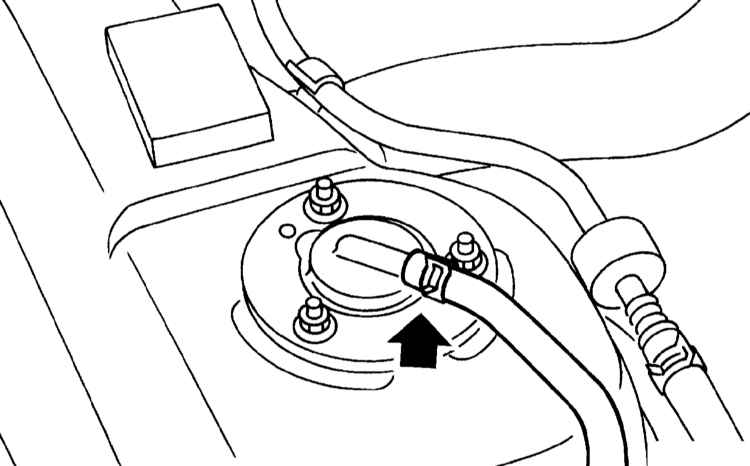

3. Отдайте крепежные гайки и снимите клапан отсечки топлива.
4. Установка производится в обратном порядке. Проследите, чтобы гайки крепления клапана были затянуты с требуемым усилием (4.4 Нм).
