10.2.6. Проверка состояния и замена соединительных линий гидравлического тракта привода сцепления

ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

Внимательно осмотрите трубки и шланги гидравлических линий на наличие трещин, изломов и прочих повреждений, проверьте места сочленения линий на наличие признаков развития утечек. Дефектные элементы замените.

ЗАМЕНА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите корпус воздухоочистителя с рукавом воздухозаборника (см. Главу Системы питания и выпуска на диске 1).
2. Слейте гидравлическую жидкость сцепления (см. Раздел Проверка уровня и замена гидравлической жидкости привода выключения сцепления).
3. Отсоедините металлическую трубку от главного цилиндра и от шланга гидравлической линии.

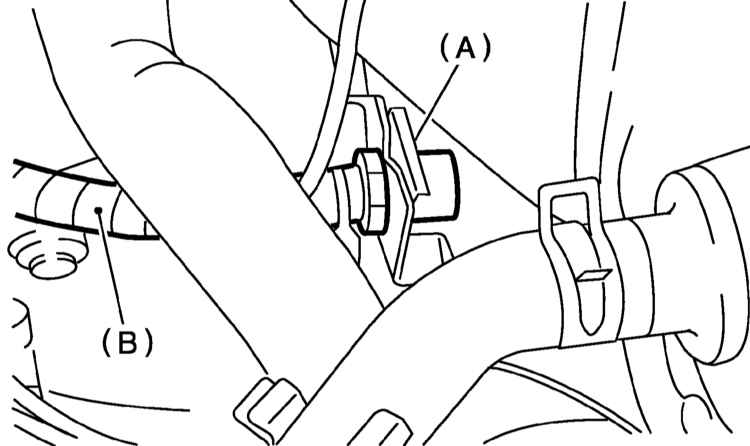

4. Извлеките фиксатор и высвободите гидравлический шланг сцепления их опорного кронштейна.

A — Хомут
B — Шланг сцепления

5. Отсоедините шланг от исполнительного цилиндра.
6. Установка производится в порядке, обратном порядку снятия компонентов. Проследите, чтобы весь крепеж был затянут с требуемым усилием.

Прокачайте гидравлический тракт привода сцепления (см. Раздел Удаление воздуха из гидравлического тракта привода выключения сцепления).
