10.2.5. Снятие, обслуживание и установка компонентов главного цилиндра сцепления

1. Полностью слейте гидравлическую жидкость из резервуара главного цилиндра.

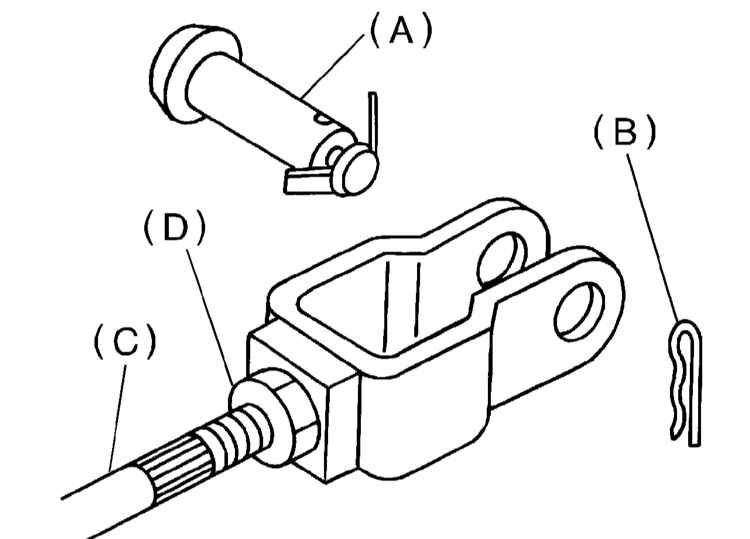

2. Снимите пружинный фиксатор, извлеките палец и отделите шток толкателя главного цилиндра от педали сцепления. A — Палец B— Пружинный фиксатор C— Шток толкателя D— Контргайка

3. Снимите корпус воздухоочистителя (см. Главу Системы питания и выпуска на диске 1).
4. Отсоедините от главного цилиндра гидравлическую линию.
5. Отдайте крепежные гайки и снимите главный цилиндр в сборе с резервуаром, - постарайтесь не допустить попадания гидравлической жидкости на окрашенные кузовные поверхности, следы пролитой жидкости немедленно собирайте ветошью или бумажными полотенцами.

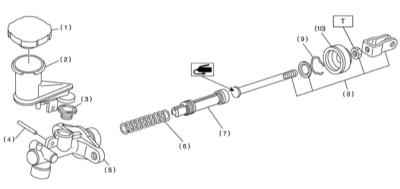

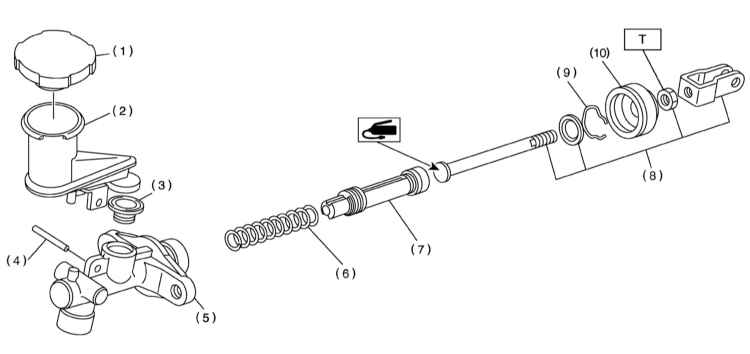

1. Извлеките крепежный штифт и снимите резервуар с корпуса главного цилиндра.

2. Снимите уплотнительную проходную втулку посадки резервуара.
3. Сдвиньте назад по штоку пыльник, отведя его от торца цилиндра.
4. Осторожно снимите стопорное кольцо, - постарайтесь не допустить выскакивания из цилиндра штока, шайбы, поршня и возвратной пружины.
5. Внимательно изучите состояние всех снятых компонентов. Чрезмерно изношенные и поврежденные элементы замените.
6. Сборка производится в порядке, обратном порядку демонтажа компонентов. Проследите, чтобы контргайка крепления хомута штока толкателя была затянута с требуемым усилием (10 Нм).

Перед установкой штока толкателя смажьте его поверхность сопряжения с поршнем смазкой типа Silicone grease G40M (No. 004404003).

1. Установка производится в порядке, обратном порядку демонтажа компонентов. Проследите, чтобы крепежные гайки были затянуты с требуемым усилием (18 Нм); усилие затягивания штуцерной гайки гидравлического шланга составляет 15 Нм.

Перед установкой штифта с головкой смажьте его.

2. Удалите из гидравлического тракта воздух (см. Раздел Удаление воздуха из гидравлического тракта привода выключения сцепления) и проверьте исправность функционирования сцепления.
