8.2.6. Выключатель блокировки стартера и света заднего хода

Проверка

Проверьте, что запуск двигателя возможен только в положении PARK или NEUTRAL рычага выбора передач и что фонари заднего хода включаются только при включении задней передачи.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

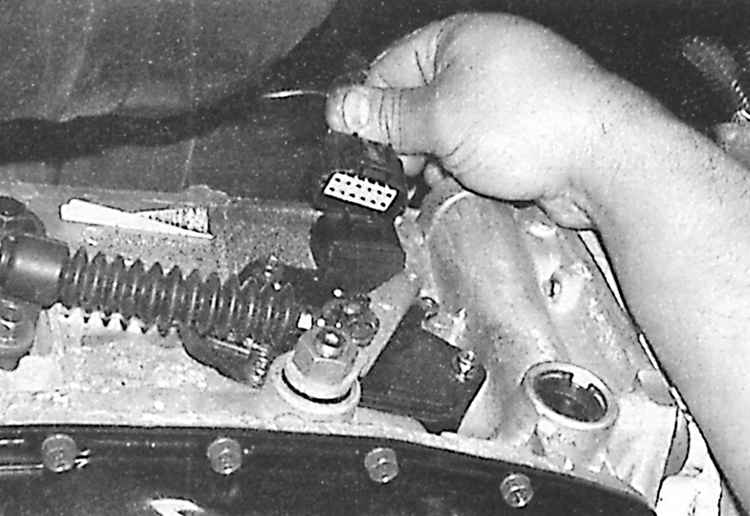

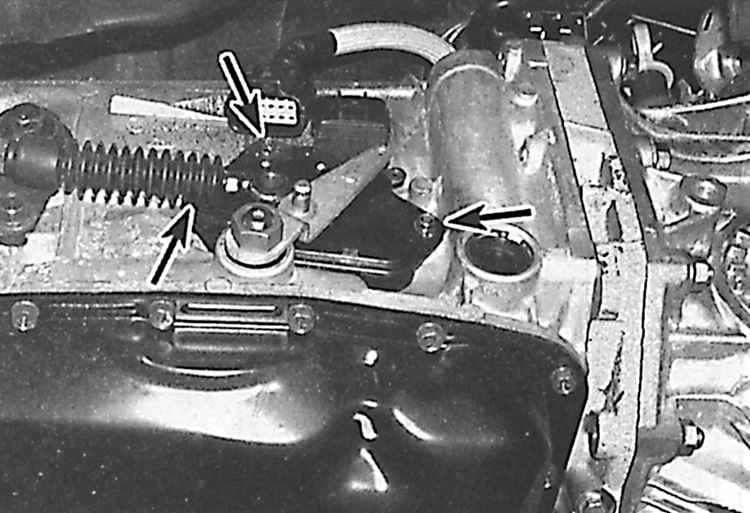

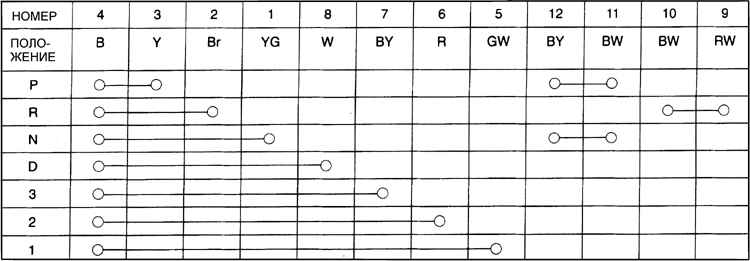

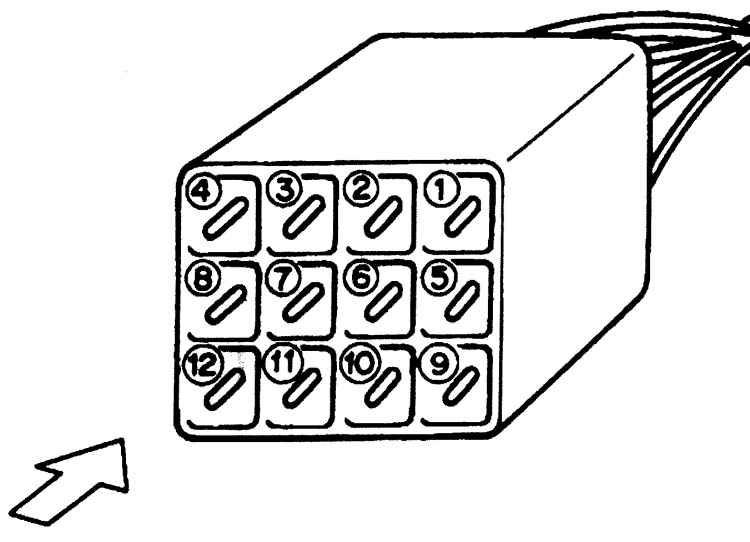

1. Поднимите автомобиль и зафиксируйте на подставках. 2. Отсоедините электрический разъем от выключателя. 3. Ослабьте болты крепления выключателя блокировки стартера и света заднего хода (указаны стрелками). 4. Подсоедините омметр к соответствующим контактам электрического разъема выключателя и переместите выключатель в такое положение, когда произойдет размыкание контактов выключателя блокировки стартера (см. рис. Расположение контактов на электрическом разъеме выключателя блокировки стартера и света заднего хода на ранних моделях, рис. Расположение контактов электрического разъема выключателя блокировки стартера и света заднего хода на поздних моделях, рис. Состояние контактов выключателя блокировки стартера и света заднего хода в зависимости от положения рычага выбора передач). 5. Затяните болты крепления выключателя.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

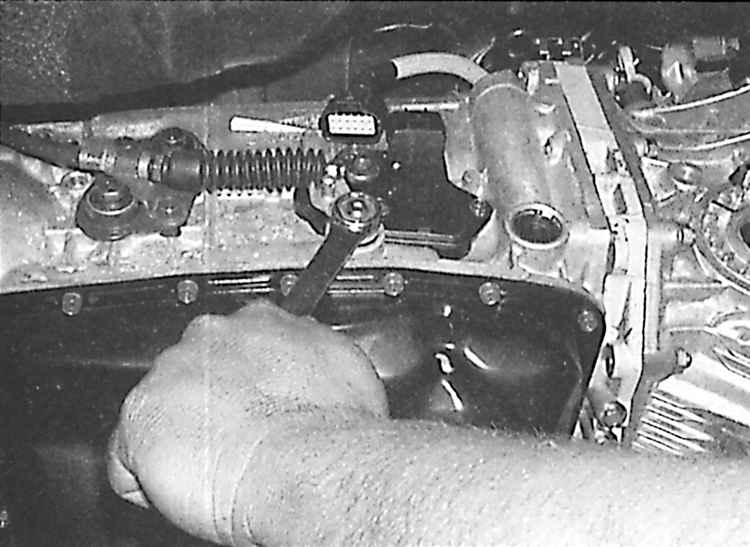

1. Поднимите автомобиль и зафиксируйте на подставках. 2. Отсоедините электрический разъем от выключателя. 3. Отсоедините трос выбора передач от рычага на коробке передач. 4. Отвинтите гайку, крепящую рычаг выбора передач к валу на коробке передач. 5. Снимите рычаг с вала. 6. Отвинтите болты и снимите выключатель блокировки стартера и света заднего хода. 7. Установка производится в последовательности, обратной снятию.
