6.5.6. Снятие и установка клапана и трубки системы EGR

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите верхнюю секцию впускного трубопровода и топливную распределительную магистраль с топливными трубками (см. Раздел Снятие и установка впускного трубопровода).

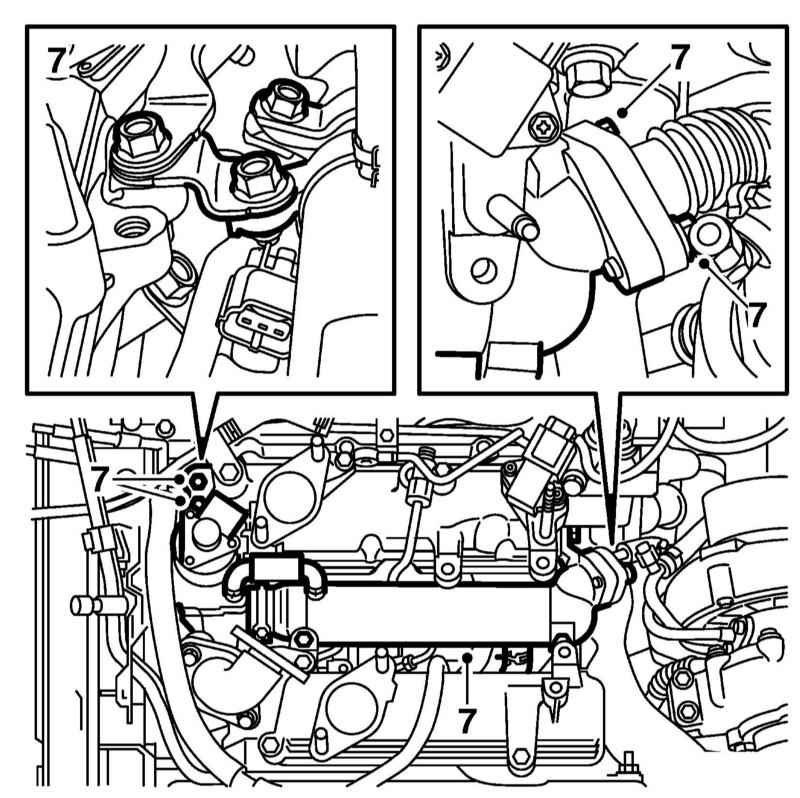

Снимите сборку клапан EGR с трубкой EGR и трубкой турбокомпрессора.

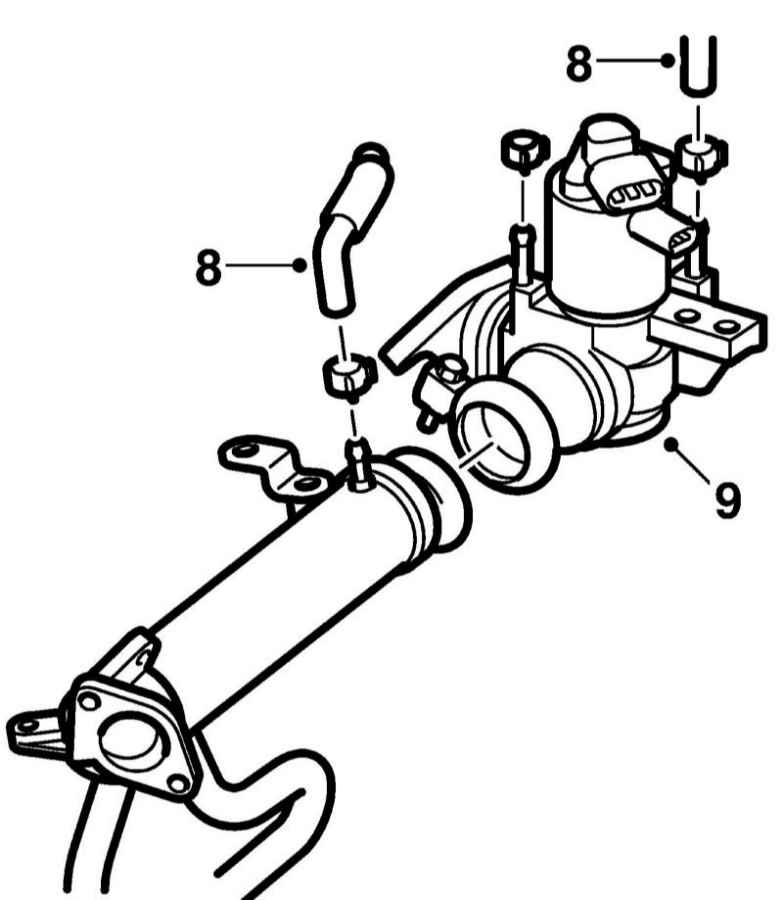

Отсоедините водяные шланги (8 на иллюстрации) и отделите клапан EGR (9) от снятий сборки.

Установка производится в обратном порядке. Используйте новые уплотнения разбиравшихся соединений.
