- Выключите зажигание.
|

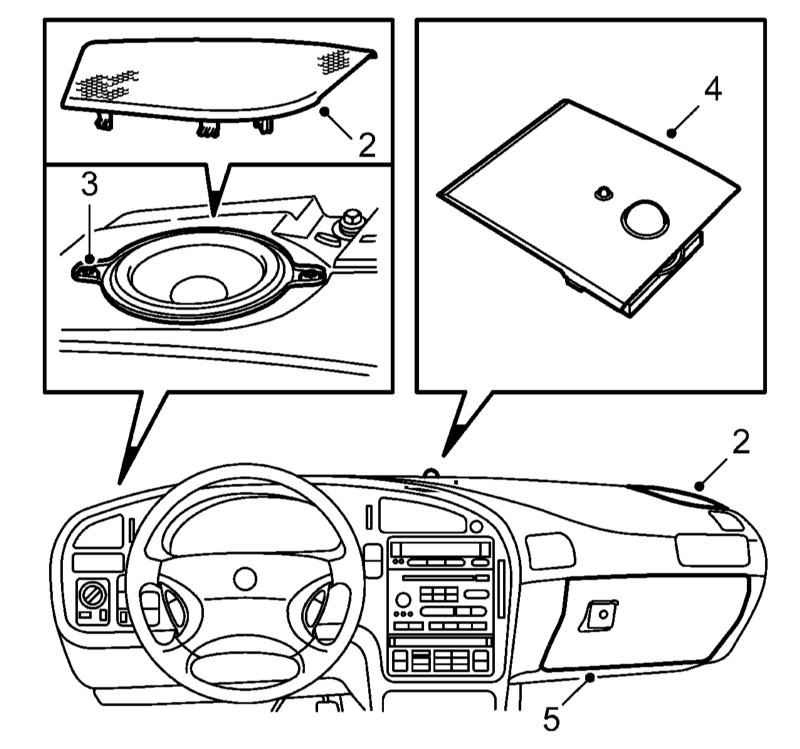

- Снимите закреплённые на фиксаторах решётки передних динамиков (2), и снимите динамики (3), отсоединив от них электропроводку.
|
- Снимите крышку (4), расположенную в центре панели приборов. На моделях с ACC и/или противоугонной сигнализацией разъедините разъём, и выдавите датчик через отверстие в панели приборов.
- Снимите вещевой ящик и воздуховод (см. Раздел
Снятие и установка главного вещевого ящика).
- Установите рулевое колесо в положение прямолинейного движения автомобиля.
|

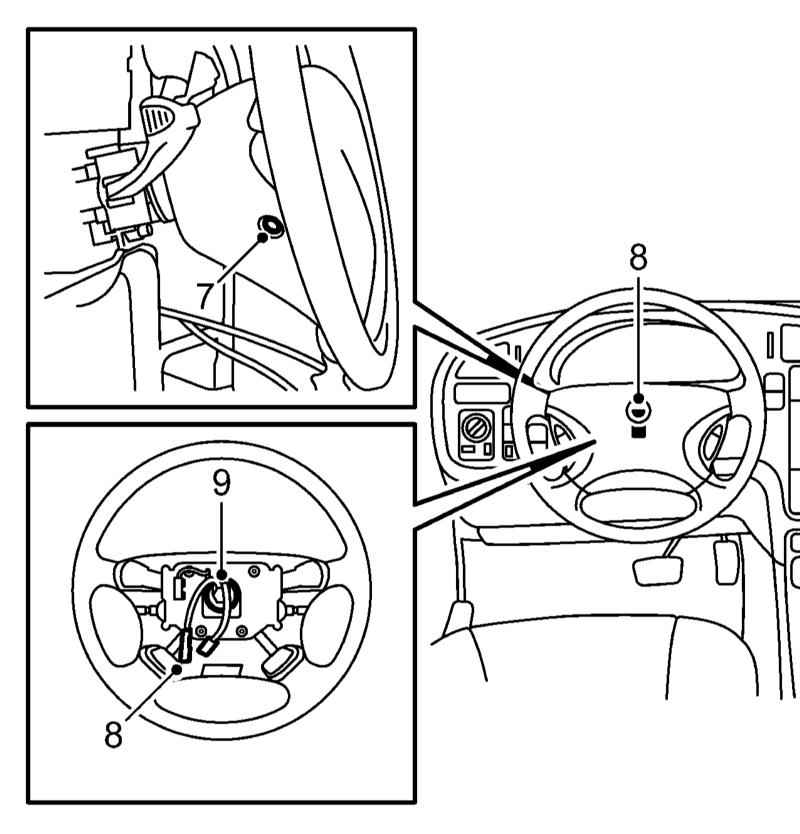

- Снимите заглушки, выверните 2 винта (7) и снимите подушку безопасности водителя.
|
- Разъедините разъёмы (8) подушки безопасности, выключателя клаксона и аудиосистемы (при соответствующей комплектации) – см. также Раздел
Снятие и установка сборки рулевой колонки.
- Отдайте гайку (9) крепления рулевого колеса, оставив её держаться на нескольких витках резьбы. Сдвиньте рулевое колесо к гайке, затем полностью снимите гайку и рулевое колесо.
|
Закрепите спиральную пружину на рулевой колонке.
|
|

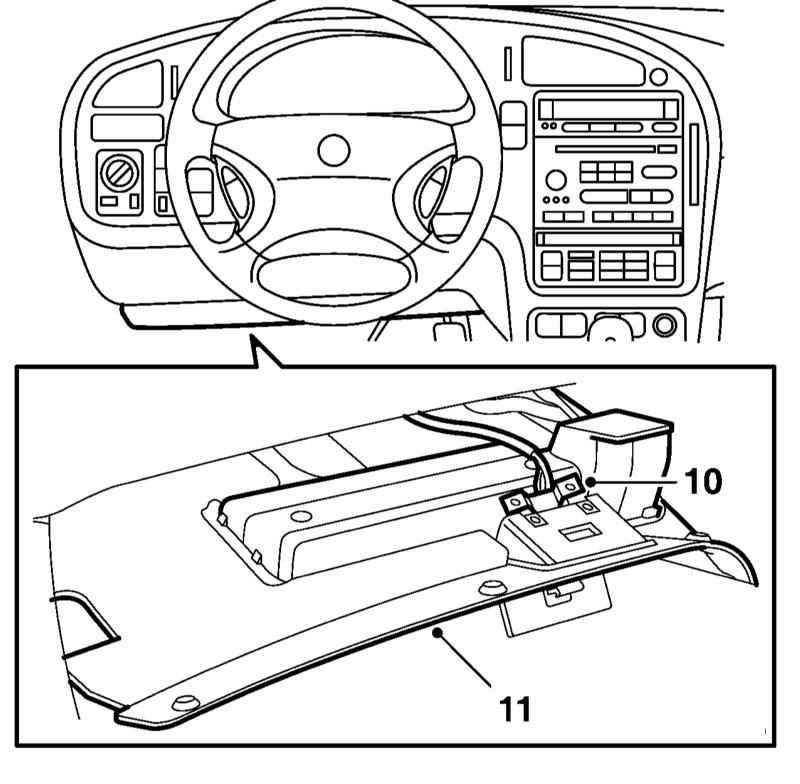

- Выверните 2 винта и снимите диагностический разъём (10).
|
- Снимите левую нижнюю секцию панели приборов и воздуховод (11), вывернув 3 винта.
- Снимите освещение пола снизу панели приборов.
|

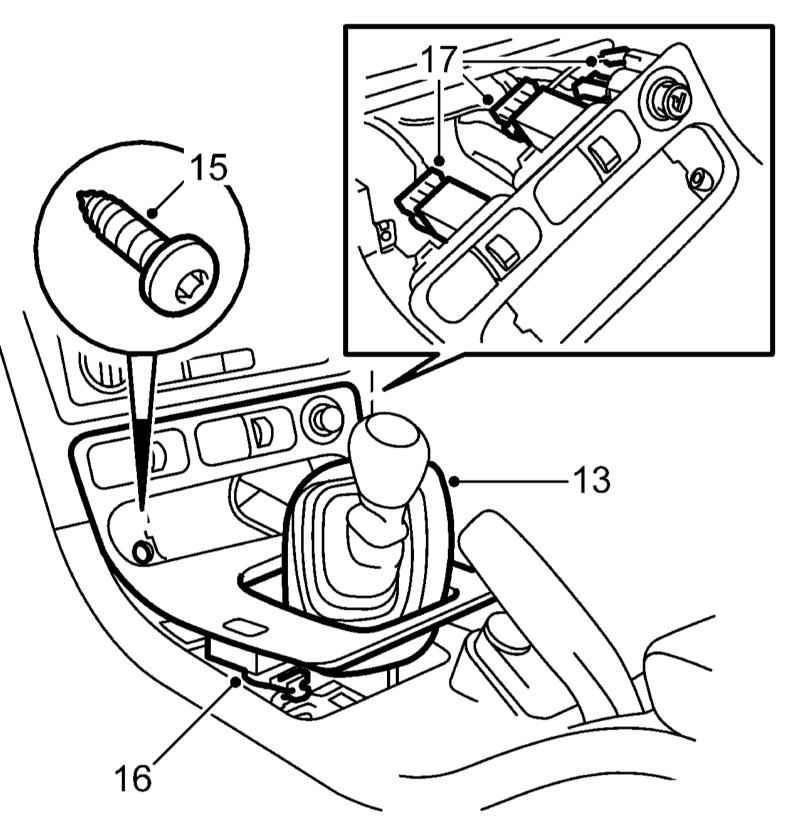

- На моделях
с РКПП снимите чехол (13) рычага переключения передач. На моделях
с АТ маленькой отвёрткой снимите бандажную ленту.
|
- Снимите пепельницу с держателем и выверните 2 винта (15) за ней.
- Разъедините разъём (16) выключателя единого замка и разъёмы (17) прикуривателя и обогрева сидений.
- Снимите кожухи рулевой колонки и подрулевые переключатели.
- Снимите многофункциональный дисплей, аудиосистему и блок управления отоплением и вентиляцией.
- Снимите крышку на правом торце панели приборов и блок управления освещением.
|

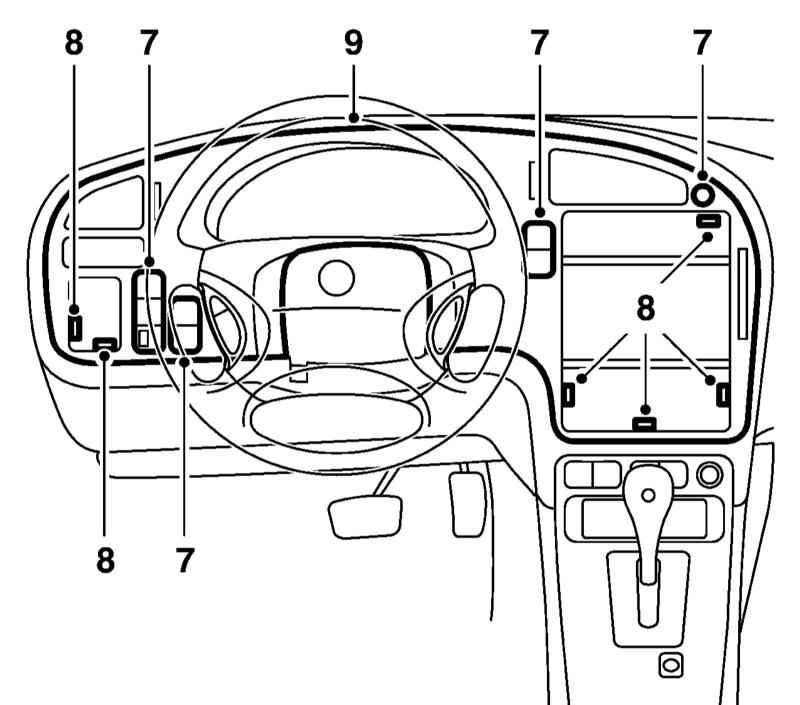

- Снимите оставшиеся выключатели (7), выверните 6 винтов, высвободите 4 фиксатора (8) и снимите приборную доску (9).
|
|

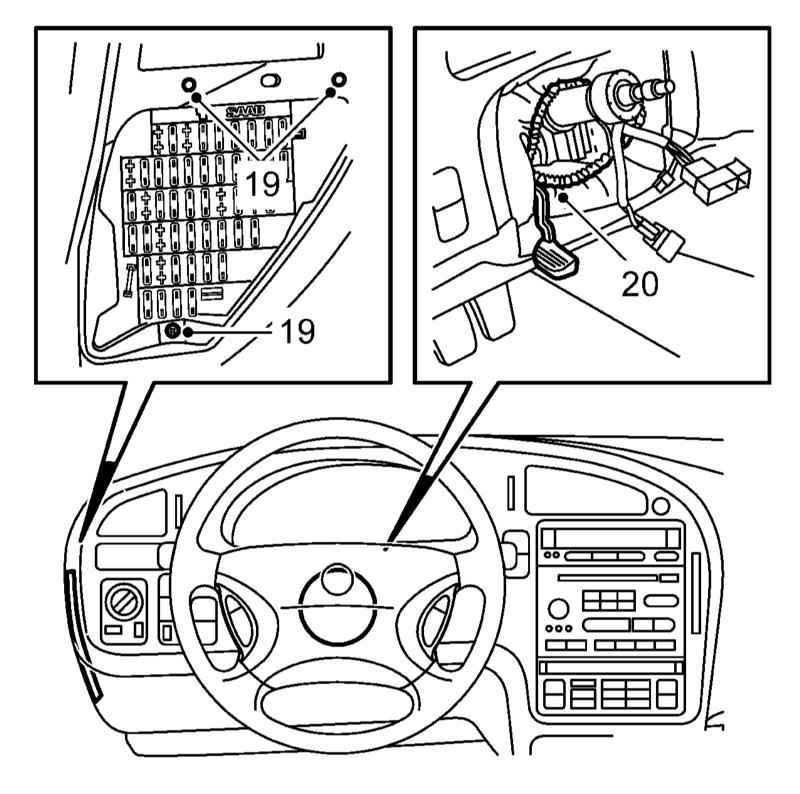

- Выверните 3 винта и снимите главный монтажный блок (19). Снимите пыльник (20) рулевой колонки (4 винта).
|
|

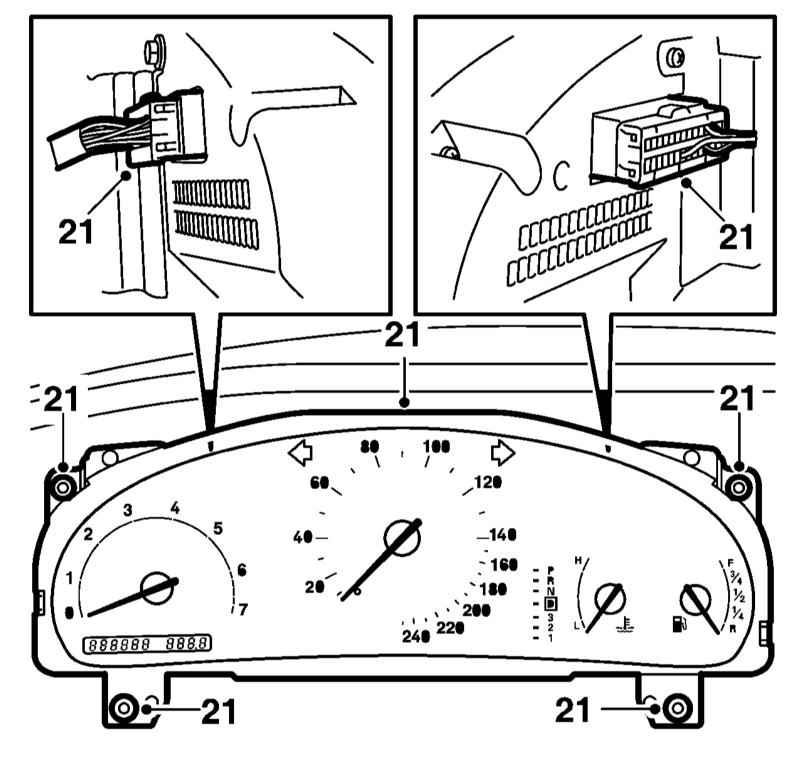

- Выверните 4 винта и снимите комбинацию приборов, разъединив её разъёмы.
|
- Снимите воздуховод на стороне водителя (крепится одним винтом).
- На моделях с подушкой безопасности переднего пассажира разъедините её разъём и держатель, вывернув один винт.
- Снимите обшивку порога водительской двери, отогните ковёр и снимите защитную пластину спереди нижней опоры панели приборов.
|

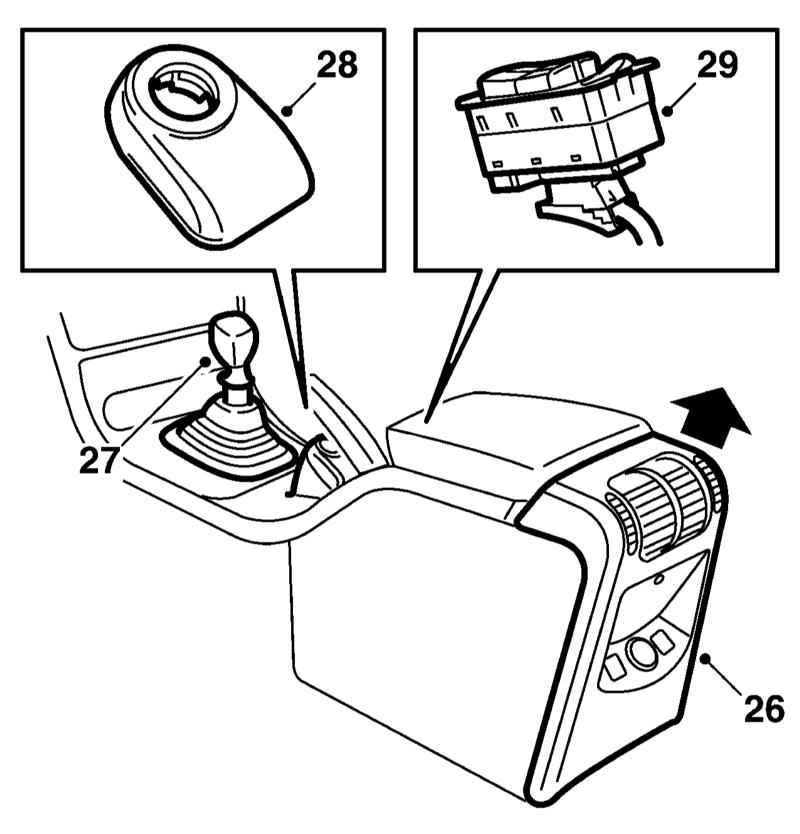

- Снимите заднюю секцию центральной консоли, приподняв её вверх и разъединив разъём (26).
|
- Установите рычаг переключения передач / рычаг селектора в положение «R»/»P» (модели с РКПП/АТ) и извлеките ключ из замка зажигания.
- Снимите с замка зажигания иммобилизатор (28), повернув его и потянув вверх, а затем разъединив разъём. Вставьте ключ в замок зажигания.
- Разъедините разъём выключателя стеклоподъёмников (29).
|

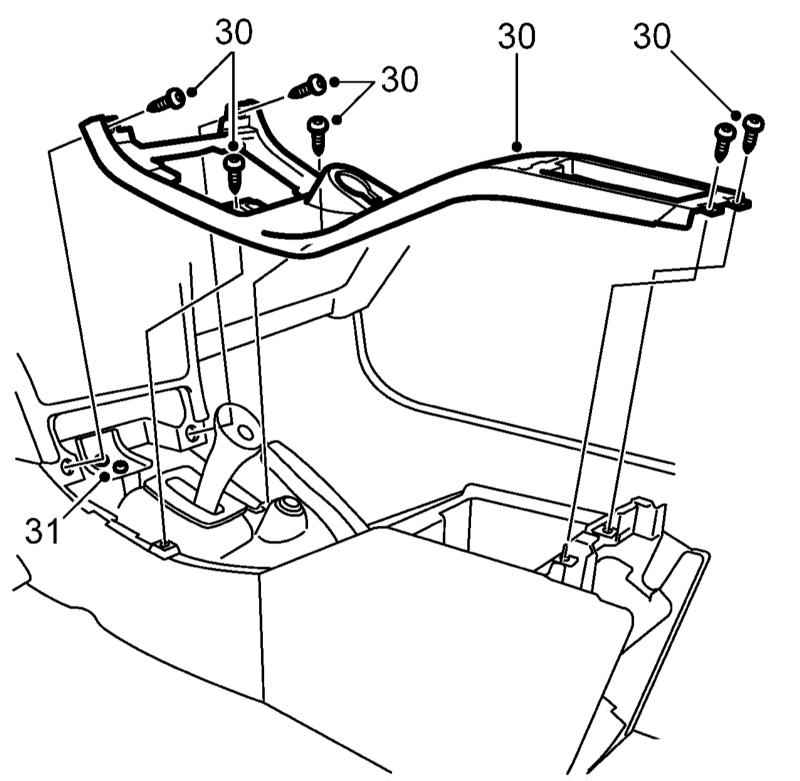

- Выверните 6 винтов (30) крепления верхней секции центральной консоли и приподнимите её переднюю часть.
|
- Выверните 3 винта и снимите металлическую скобу (31) с установочным штифтом.
|

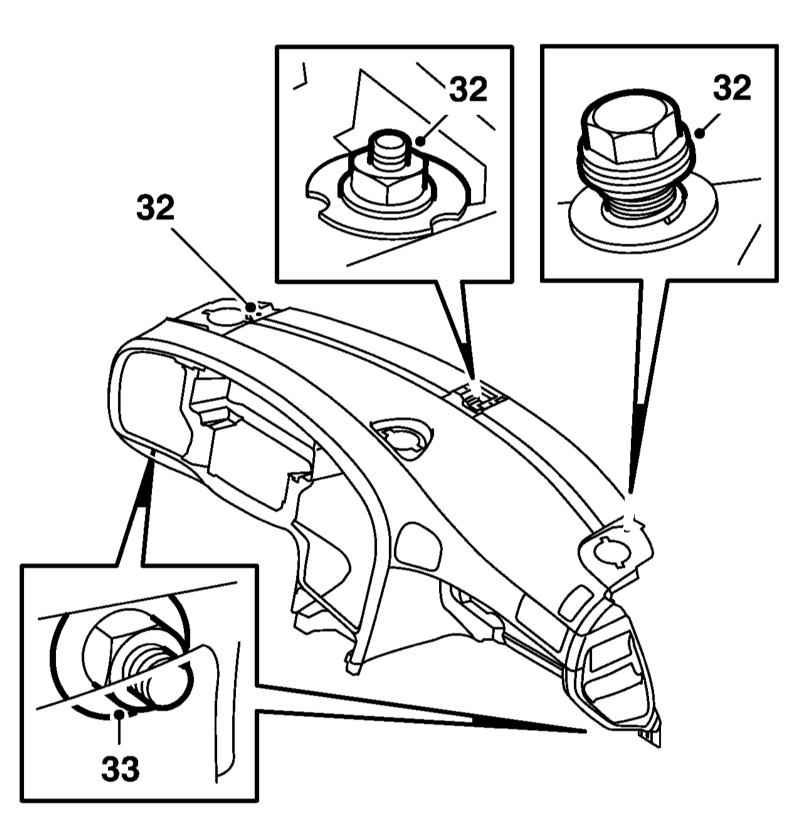

- Выверните 2 винта и ослабьте одну гайку (32) крепления верхнего края панели приборов.
|
- Выверните 2 винта (33) крепления нижнего края панели приборов.
- Снимите панель приборов, приподняв её и вытянув наружу.
- Установка производится в обратном порядке.
|
|
