12.4.4. Снятие и установка сборки рулевой колонки
|
Телескопическая рулевая колонка требует аккуратного обращения с ней, а её разборка не допустима.
|
|
|
- Снимите рулевое колесо (см. Раздел
Снятие и установка рулевого колеса).
|

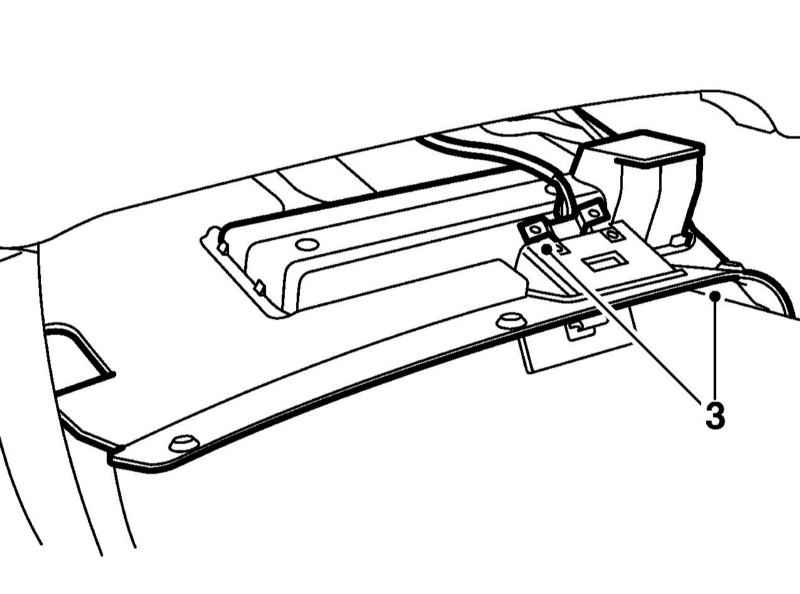

- Снимите нижнюю секцию панели приборов со стороны водителя и отпустите рычаг фиксации рулевой колонки.
|
- Снимите кожухи рулевой колонки, подрулевые переключатели и разъедините их разъёмы (см.
иллюстрацию).
|

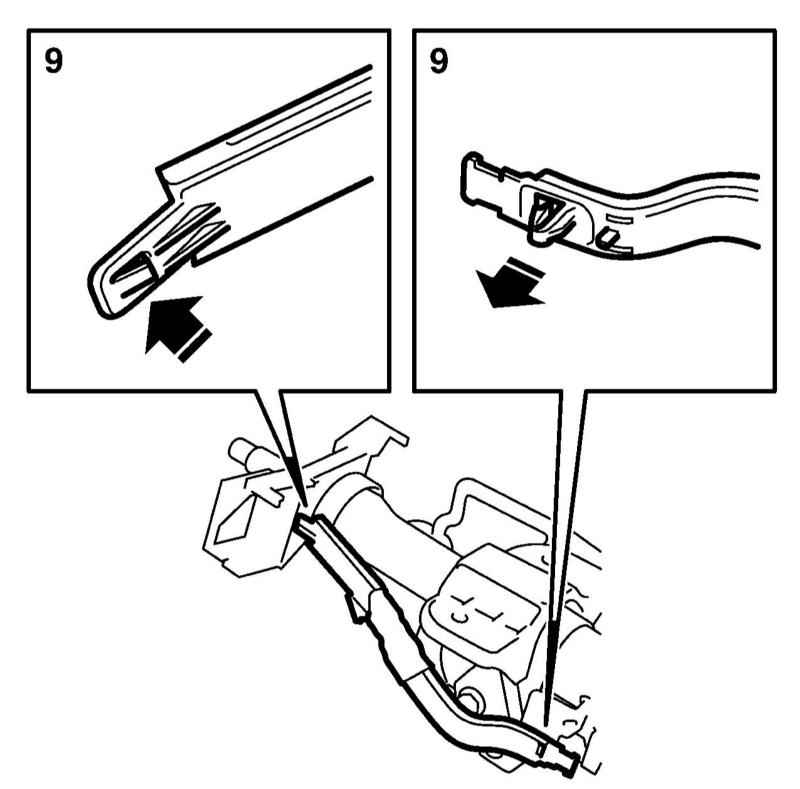

- Снимите разъёмы спиральной пружины с направляющей, разъедините их (см.
иллюстрацию), а затем снимите направляющую.
|
|

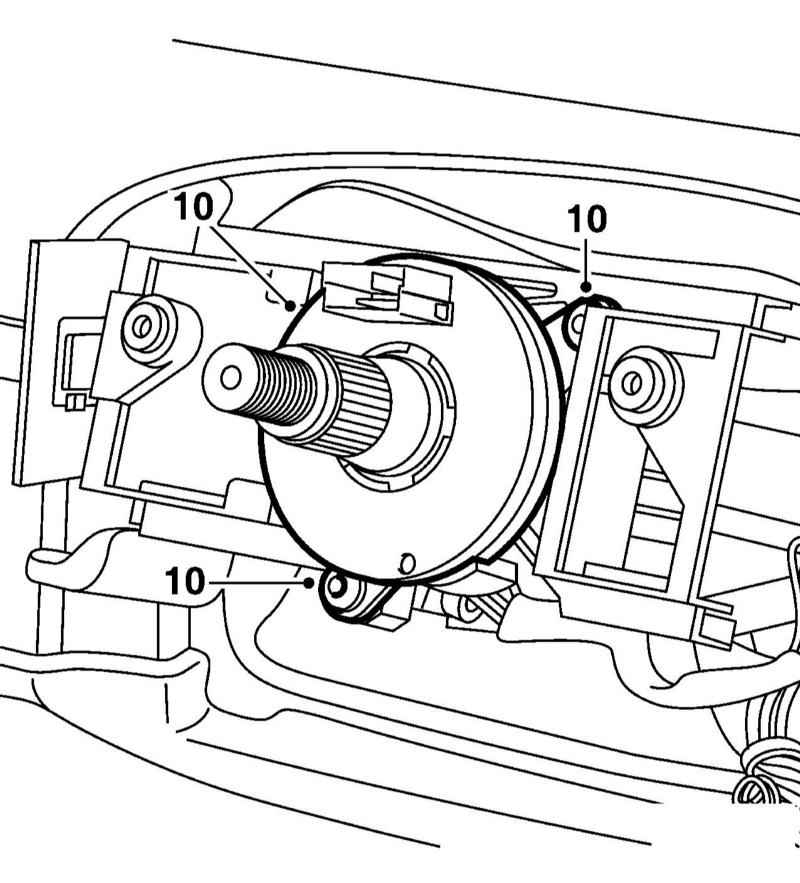

- Снимите держатель спиральной пружины и подрулевых переключателей.
|
|

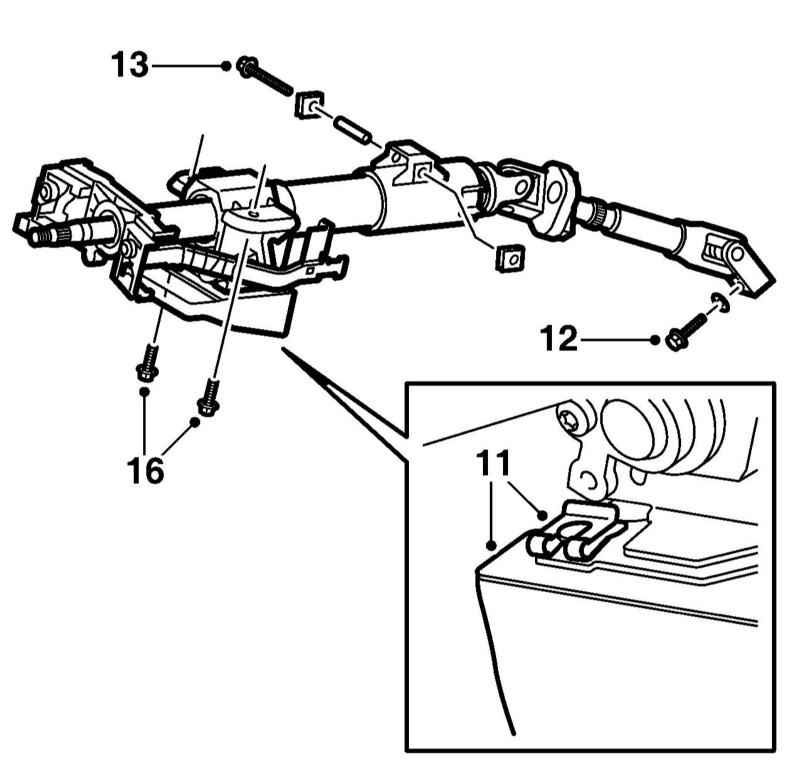

- Снимите с рулевой колонки коленный упор (11).
|
- Выверните болт (12) крепления рулевого вала к рулевому механизму и разделите их, потянув вал вверх.
- Выверните нижний болт (13) крепления сборки рулевой колонки.
- Высвободите электропроводку из стяжек и хомутов и отведите её в сторону.
- Выведите пыльник через рычаг снятия фиксации рулевой колонки, чтобы рычаг можно было снять вместе с колонкой.
- Выверните верхние болты (16) крепления рулевой колонки и снимите её.
- Установка производится в обратном порядке. Нижний болт крепления сначала используйте только для фиксации рулевой колонки, чтобы можно было затянуть верхние болты.
|
|
|
