11.8. Снятие и установка резервуара тормозной жидкости и ГТЦ

1. Снимите компоненты.

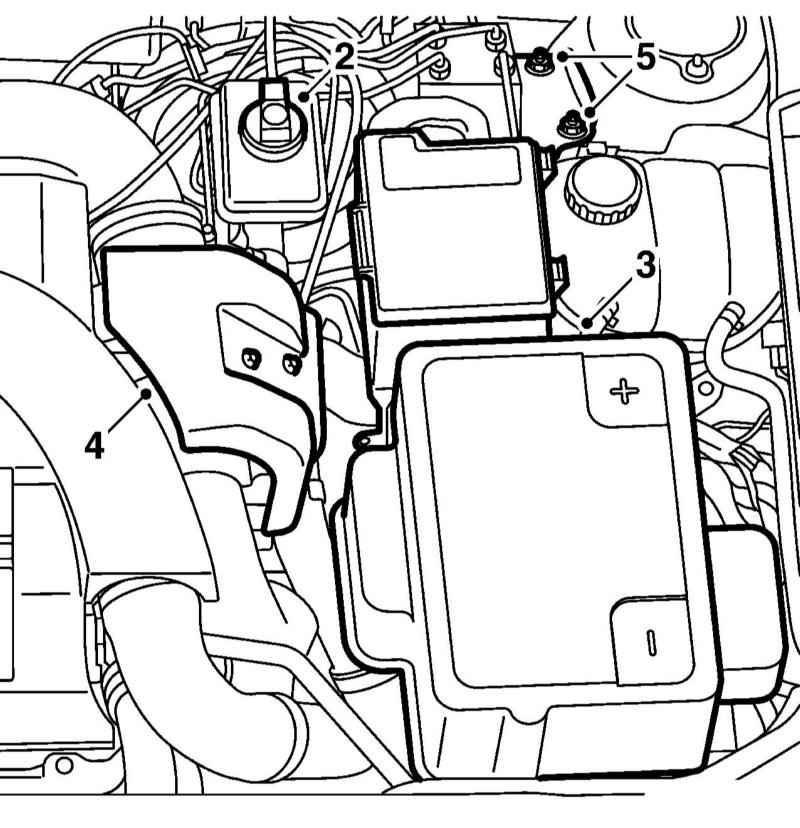

Обеспечение доступа к резервуару тормозной жидкости

2 — Разъём датчика уровня тормозной жидкости 3 — Аккумуляторная батарея 4 — Термозащитный экран турбокомпрессора (дизельные двигатели) 5 — Крепёж блока реле и предохранителей

2. Снимите крышку резервуара тормозной жидкости и откачайте из него жидкость.

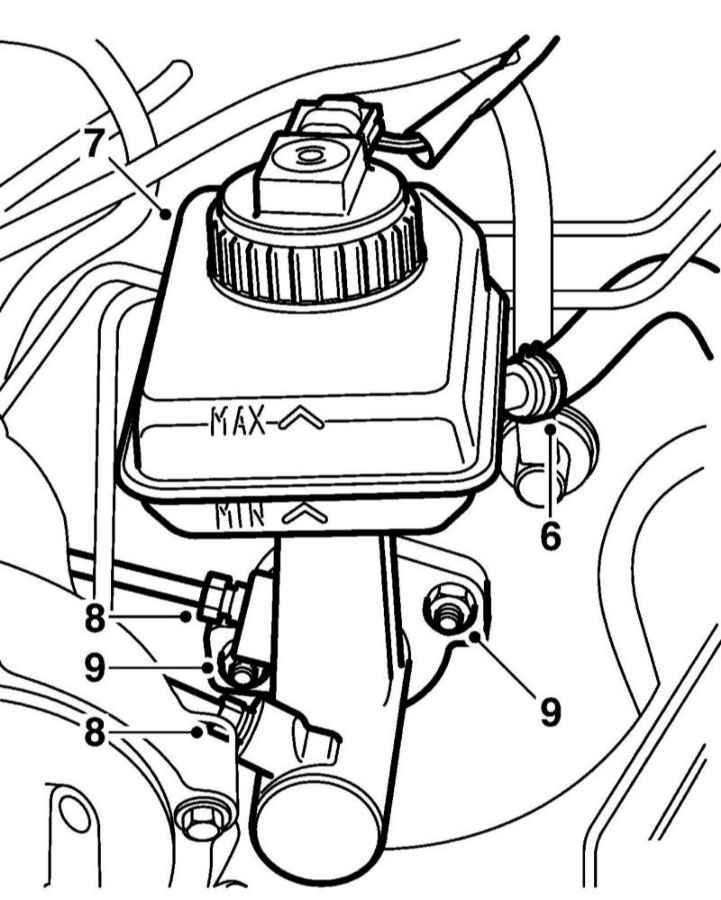

На моделях с РКПП отсоедините шланг (6) гидропривода сцепления от нижней части резервуара (7).

4. Если заменяется отдельно резервуар или ГТЦ, наденьте крышку резервуара и вытяните его вверх с ГТЦ.
5. Очистите область вокруг тормозных трубок (8) и отсоедините их от ГТЦ.
6. Отдайте две гайки (9) крепления ГТЦ и снимите его. Осмотрите уплотнительное кольцо ГТЦ и при необходимости замените его.
7. Установка производится в обратном порядке. После установки заполните резервуар и прокачайте гидропривод тормозной системы и сцепления (модели с РКПП).
