11.5. Снятие и установка тормозных суппортов

ПОРЯДОК ВЫПОЛНЕНИЯ

Снятие передних суппортов, а также задних плавающих суппортов с анкерной скобы описано в Разделе Замена тормозных колодок. Для окончательного снятия суппорта от него нужно отсоединить тормозной шланг. После отсоединения шланга закупорьте его открытый конец и отверстие в суппорте.

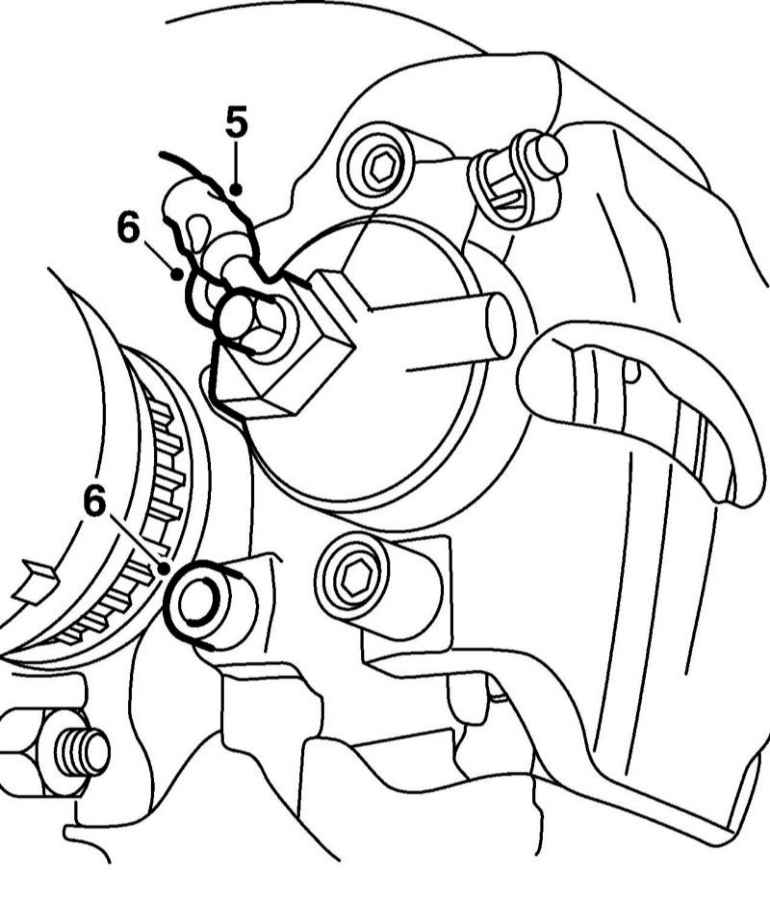

Крепление (6) переднего суппорта к анкерной скобе и соединение (5) шланга с суппортом.

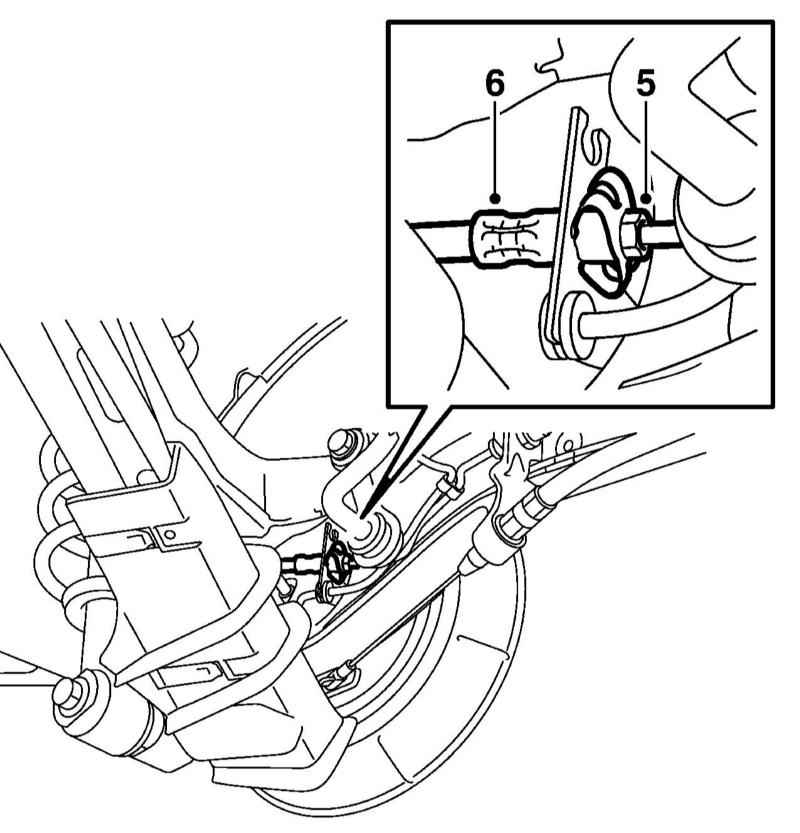

Прежде чем отсоединить тормозной шланг от заднего плавающего суппорта, шланг следует отсоединить от тормозной трубки. Для этого снимите фиксатор, отсоедините шланг от трубки и закупорьте трубку.

Для снятия неподвижного заднего суппорта снимите тормозные колодки (см. Раздел Замена тормозных колодок), отсоедините от суппорта тормозную трубку и выверните его крепёжные болты (см. иллюстрацию).

Открытый конец трубки и отверстие в суппорте закупорьте, чтобы в них не попала грязь.

При соединении тормозного шланга к суппорту (передние и задние плавающие суппорты) следите за тем, чтобы шланг не был перекручен. После установки суппорта прокачайте тормозную систему.
