17.1. Проверка отопления и вентиляции

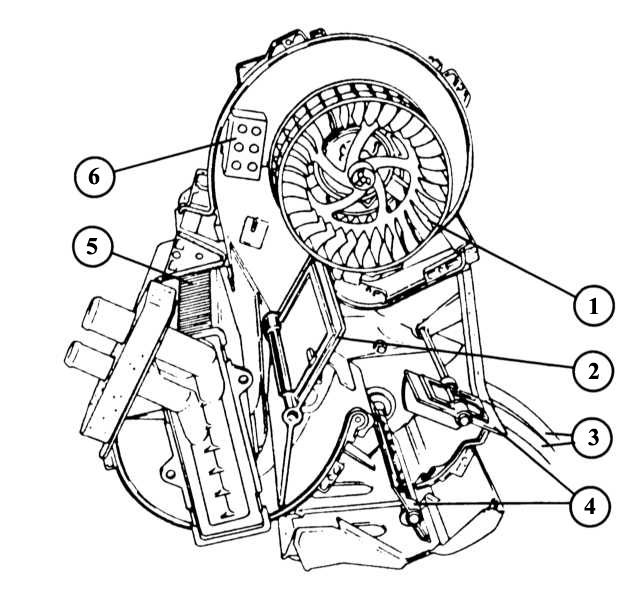

При снятой левой половине корпуса устройства отопления и вентиляции можно увидеть следующие элементы

1 — центробежный вентилятор;
2 — смесительный клапан теплого и холодного воздуха;
3 — тросики управления;

4 — клапаны смесителя воздуха;
5 — теплообменник;
6 — дополнительное сопротивление двигателя электровентилятора.


Для безотказной работы устройства отопления и вентиляции, в соответствии с символами клапанов смесителя воздуха (1) и смесительного клапана холодного и теплого воздуха (3) чрезвычайно важно правильное и прочное закрепление оболочки тросика в предохранительной скобе (2) платформы регулятора. Также перед установкой платформы следует проверить правильное закрепление штырькового соединения (4) поворотного переключателя скоростей вентилятора. Лучше всего перед окончательной установкой проверить работу всех регуляторов.

  • Поступает ли в салон теплый воздух при повороте регулятора вентилятора отопления на прогретом двигателе?
  • Работает ли регулятор распределения воздуха вверх и вниз?
  • Поставьте регулятор в положение «холодно» — через короткое время должен начать поступать холодный воздух, в противном случае неправильно закрывается клапан теплого воздуха.
  • Поступает ли теплый или холодный воздух изо всех отверстий?
  • Работает ли вентилятор на всех скоростях?

Снятие корпуса устройства отопления и вентиляции

Корпус смесителя холодного и теплого воздуха располагается посередине под панелью приборов. Установленный внутри него теплообменник является своеобразным «мини-радиатором» и регулирует нагрев воздуха. Снятие этой «компактной системы» является весьма сложной работой, которую следует выполнять только опытному автолюбителю или ремонтнику.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините провод массы от аккумуляторной батареи.
  2. Снимите рулевое колесо, см. главу Подвеска и рулевое управление.
  3. Снимите верхнюю и нижнюю облицовку рулевой стойки.
  4. Снимите комбинированный рычаг переключателей, см. главу Приборы и устройства.
  5. Снимите комбинированный прибор.
  6. Снимите среднюю консоль.
  7. Снимите напольное покрытие справа и слева.
  8. Снимите панель приборов. Для этого отсоедините все контактные соединения и открутите винты.
  9. Снимите двигатель электровентилятора.
  10. Зажмите подводящие и отводящие шланги отопления в моторном отсеке.
  11. Отпустите хомуты шлангов отопления и снимите шланги с соединительных штуцеров теплообменника.
  12. Осторожно продуйте теплообменник сжатым воздухом, чтобы не забрызгать салон остатками охлаждающей жидкости.
  13. При отсутствии сжатого воздуха можно взять короткий чистый кусок шланга, прикрепить его к верхнему патрубку и выдуть ртом остатки охлаждающей жидкости.
  14. Вытяните корпус устройства отопления и вентиляции на себя и снимите его.
  15. Перед установкой проверьте состояние уплотнения между корпусом отопителя и передней стенкой и при необходимости замените его.
  16. Установите двигатель электровентилятора, но оба винта не затягивайте до конца.
  17. Установите панель приборов. После затяжки обоих винтов крепления корпуса устройства отопления и вентиляции на панели приборов, затяните также оба винта двигателя электровентилятора.
  18. Проверьте и при необходимости отрегулируйте настройку тяг управления.
  19. Дальнейшая сборка идет в последовательности, обратной снятию.
  20. При необходимости долейте охлаждающую жидкость и удалите воздух из системы охлаждения, см. главу Система охлаждения.

Замена теплообменника

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите корпус устройства отопления и вентиляции.
  2. Отцепите 4 предохранительные скобы первой установки.
  3. Осторожно выньте теплообменник из корпуса устройства отопления и вентиляции, проследите, чтобы не повредить и не согнуть его пластины.
  4. При установке обратите внимание на состояние полос пеноматериала.
  5. Если предохранительные скобы были сломаны при снятии, теплообменник можно закрепить в корпусе устройства отопления и вентиляции винтами.
  6. При необходимости долейте охлаждающую жидкость и удалите воздух из системы охлаждения.

Снятие регулятора системы отопления и вентиляции

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите облицовку панели приборов под регулятором (2 винта).
  2. Открутите оба ставших теперь видимыми винта под регулятором.
  3. Осторожно вдавите регулятор в панель приборов и вытащите его снизу.
  4. При монтаже тросов Боудена обратите внимание на то, чтобы они не были натянуты и чтобы они не были погнуты или зажаты.

Замена тросов Боудена регулировки отопления и вентиляции

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите платформу регулятора устройства отопления и вентиляции.
  2. Снимите предохранительную скобу на опоре регулировочных тросиков.
  3. Снимите тросы Боудена с рычажного сегмента.
  4. В корпусе устройства поверните тросы на 90° и отцепите от рычажного сегмента.
  5. При монтаже устанавливайте более длинный тросик на регулятор смешения теплого и холодного воздуха.
  6. В корпусе устройства отопления и вентиляции зажмите оба тросика предохранительными скобами на опоре.
  7. Установите регулятор распределения воздуха на левое нижнее обозначение «Голова».
  8. Установите регулятор для смешивания холодного и теплого воздуха в положение «холодно».
  9. Установите переключатель вентилятора в позицию «1».
  10. Отрегулируйте положение клапанов в корпусе устройства отопления/вентиляции в соответствии с настройками на панели приборов.
  11. Установите тросики и зажмите их.
  12. Возвратная пружина расположена в смесительном клапане холодного и теплого воздуха.
  13. Перед последующей сборкой проверьте работу устройства.
