1.3. Бензиновые двигатели

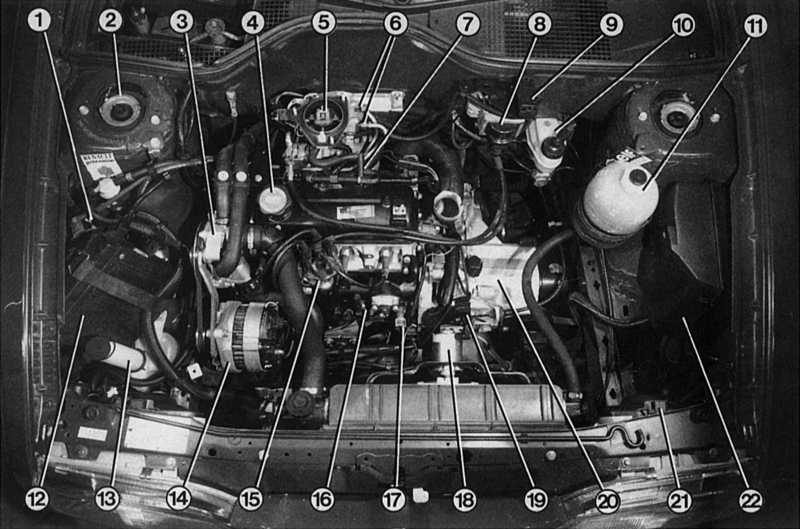

1 — электромагнитный клапан вентиляции бака;
2 — опора правой амортизационной стойки шасси;
3 — насос охлаждающей жидкости;
4 — крышка маслоналивной горловины;
5 — устройство впрыска Бендикс (Bendix) с клапаном впрыска (у 1,7-литрового двигателя этот узел имеет такое же устройство);
6 — патрубки подвода и рециркуляции топлива;
7 — шланги вентиляции двигателя;
8 — катушка зажигания с модулем напряжения;
9 — датчик разрежения на всасывающем патрубке;
10 — бачок для тормозной жидкости;
11 — расширительный бачок;

12 — электронный контроллер впрыска топлива и регулировки опережения зажигания;
13 — бачок для стеклоомывателей переднего и заднего стекол;
14 — генератор;
15 — распределитель зажигания;
16 — щуп измерения уровня масла;
17 — датчик давления масла;
18 — двигатель вентилятора системы охлаждения двигателя;
19 — тросик сцепления с вилкой выключения сцепления;
20 — коробка передач;
21 — задняя часть кожуха фары;
22 — дополнительный блок реле.

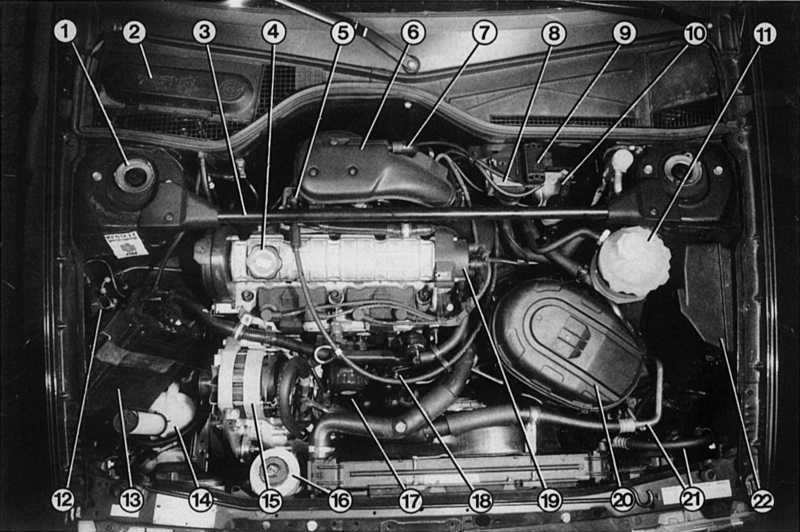

1 — опору правой амортизационной стойки шасси;
2 — кожух аккумуляторной батареи;
3 — поперечную балку;
4 — крышку маслоналивной горловины;
5 — рычаг дроссельной заслонки с опорой тросика дроссельной заслонки;
6 — воздухозаборник устройства впрыска, расположенного ниже;
7 — шланги вентиляции двигателя;
8 — катушка зажигания с модулем зажигания;
9 — вакуумный датчик впускного коллектора;
10 — бачок для тормозной жидкости;
11 — расширительный бачок системы охлаждения;
12 — электромагнитный клапан вентиляции бака;

13 — электронный контроллер впрыска топлива и регулировки опережения зажигания;
14 — бачок стеклоомывателя переднего и заднего стекол;
15 — генератор;
16 — бачок сервопривода рулевого механизма;
17 — щуп измерения уровня масла;
18 — двигатель вентилятора радиатора;
19 — трубопровод кондиционера;
20 — распределитель зажигания,
21 — корпус воздушного фильтра;
22 — дополнительный блок реле.

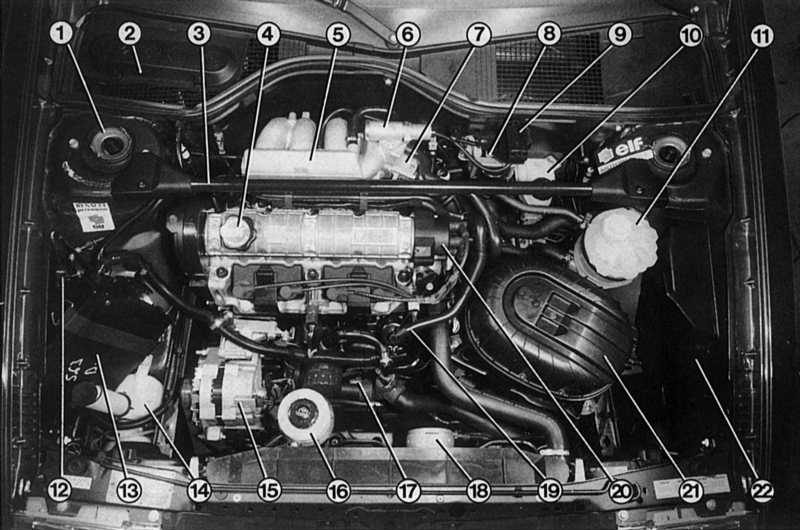

1 — опору правой амортизационной стойки шасси;
2 — кожух аккумуляторной батареи;
3 — поперечную балку;
4 — крышку маслоналивной горловины;
5 — впускной коллектор;
6 — корпус дроссельной заслонки;
7 — регулировочный клапан холостого хода;
8 — модуль системы зажигания;
9 — вакуумный датчик впускного коллектора;
10 — бачок для тормозной жидкости;
11 — расширительный бачок;

12 — электромагнитный клапан вентиляции бака;
13 — электронный контроллер впрыска топлива и регулировки опережения зажигания;
14 — бачок стеклоомывателя переднего и заднего стекол;
15 — генератор;
16 — бачок сервопривода рулевого механизма;
17 — масляный фильтр;
18 — щуп измерения уровня масла;
19 — распределитель зажигания;
20 — корпус воздушного фильтра;
21 — шланги вентиляции двигателя;
22 — дополнительный блок реле.

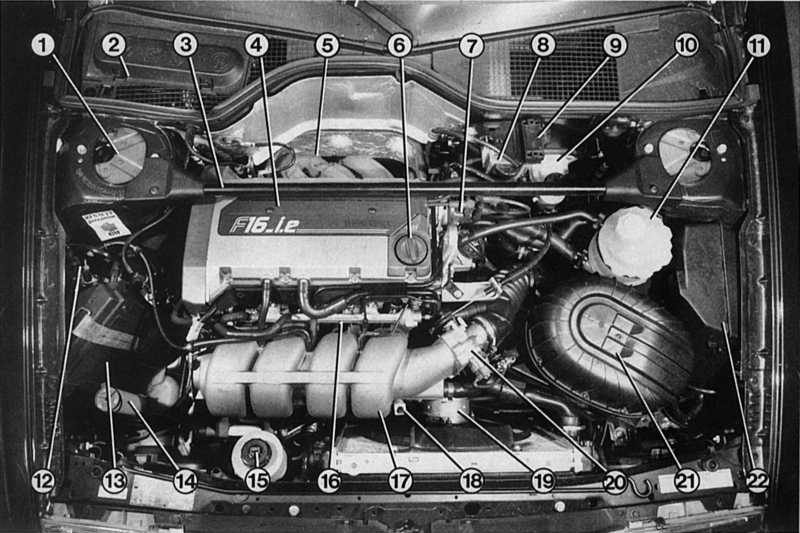

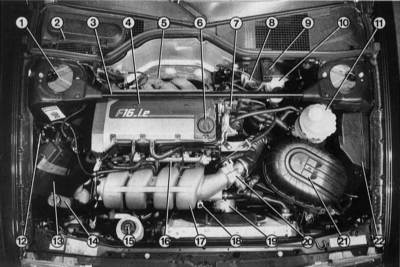

1 — опору правой амортизационной стойки шасси;
2 — кожух аккумуляторной батареи;
3 — поперечную балку;
4 — защиту свечей и проводов зажигания от влаги
; 5 — приемную трубу глушителя;
6 — крышку маслоналивной горловины;
7 — распределитель зажигания;
8 — катушка зажигания с модулем зажигания;
9 — датчик давления;
10 — бачок для тормозной жидкости;
11 — расширительный бачок системы охлаждения;
12 — электромагнитный клапан вентиляции бака;

13 — электронный контроллер впрыска топлива и регулировки опережения зажигания;
14 — бачок стеклоомывателя переднего и заднего стекол;
15 — бачок сервопривода рулевого механизма;
16 — распределительный топливопровод с клапанами впрыска и регулятором давления топлива;
17 — впускной коллектор;
18 — щуп измерения уровня масла;
19 — двигатель вентилятора системы охлаждения двигателя;
20 — корпус дроссельной заслонки устройства многоточечного впрыска топлива;
21 — воздушный фильтр;
22 — дополнительный блок реле.

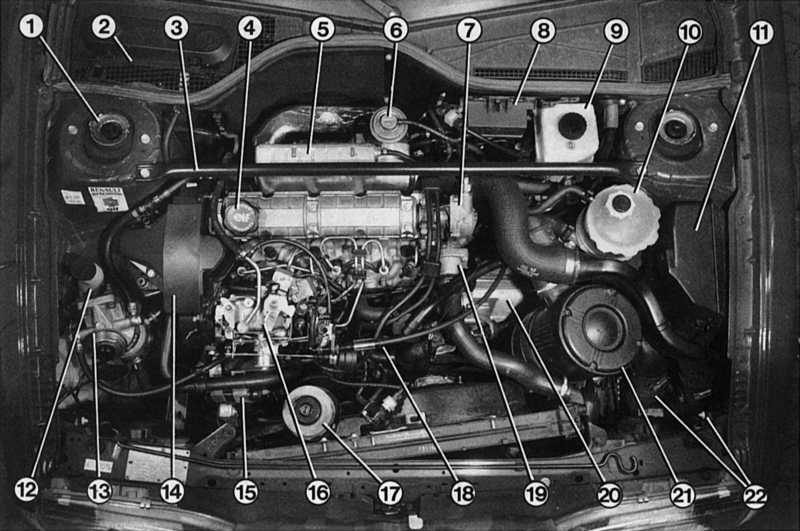

1 — опору правой амортизационной стойки шасси;
2 — кожух аккумуляторной батареи;
3 — поперечную балку;
4 — крышку маслоналивной горловины;
5 — впускной коллектор;
6 — клапан системы рециркуляции ОГ;
7 — вакуумный насос усилителя тормозного привода;
8 — контроллер предварительного нагрева;
9 — бачок для тормозной жидкости;
10 — расширительный бачок системы охлаждения;
11 — дополнительный блок реле;

12 — бачок стеклоомывателя переднего и заднего стекол;
13 — топливный фильтр;
14 — правая часть подвесного устройства двигателя;
15 — генератор;
16 — топливный насос высокого давления;
17 — бачок сервопривода рулевого управления;
18 — щуп измерения уровня масла;
19 — корпус термостата;
20 — коробка передач;
21 — воздушный фильтр;
22 — воздухопроводы охлаждения нагнетаемого воздуха.
