8.20. Регулировка ручного тормозаМодели с задними барабанными тормозами
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднимите заднюю часть автомобиля и зафиксируйте
на подставках. |
| 2. Для проверки регулировки ручного тормоза
полностью отпустите его. Несколько раз нажмите на педаль тормоза для
установки нормального рабочего зазора между тормозными колодками и
барабаном. Затяните ручной тормоз несколько раз для правильной установки
автоматического механизма регулировки ручного тормоза. |
| 3. Для проверки правильности регулировки ручного
тормоза затяните рычаг ручного тормоза до упора и посчитайте количество
щелчков, которое должно составлять 7. Если количество щелчков отличается
от указанного, необходимо произвести регулировку следующим образом. |
| 4. Снимите защитный кожух ручного тормоза с
центральной консоли и снимите его, сдвигая по рычагу ручного тормоза
для доступа к регулировочной гайке. |
| 5. Затяните ручной тормоз на 5 щелчков и вращайте
регулировочную гайку до тех пор, пока задние колеса автомобиля еще
будут вращаться свободно. |
| 6. Затяните рычаг ручного тормоза на 7 щелчков
и проверьте, что оба задних колеса заторможены. Если необходимо, повторите
процесс регулировки. |
| 7. Установите защитный кожух и опустите автомобиль. |
|
Модели с задними дисковыми тормозами
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднимите заднюю часть автомобиля
и зафиксируйте на подставках. |
| 2. Опустите рычаг ручного тормоза,
затем затяните его на 7 щелчков. Проверьте, что оба задних колеса
заторможены. |
| 3. Если необходима регулировка,
полностью отпустите ручной тормоз, снимите защитный кожух ручного
тормоза с центральной консоли и снимите его по рычагу ручного тормоза
для доступа к регулировочной гайке. Вывинтите гайку к концу переднего
троса ручного тормоза. |
| 4. Снимите оба задних колеса. |
 |

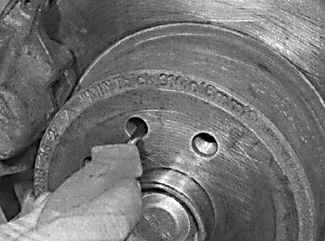

5. Поверните тормозной диск так,
чтобы отверстие в диске установилось напротив регулировочной планки.
Вставьте отвертку через отверстие тормозного диска и полностью разожмите
тормозные колодки ручного тормоза, вращая регулировочное кольцо. |
| 6. После полного затормаживания
диска тормозными колодками поверните регулировочное кольцо в обратную
сторону на 5–6 зубьев, в результате чего тормозной диск должен вращаться
свободно. Повторите действия по регулировке зазора тормозных колодок
на втором колесе. |
 |

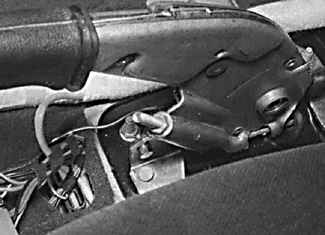

7. В салоне автомобиля завинтите регулировочную
гайку на рычаге ручного тормоза (на рисунке показано расположение
гайки) и затяните ручной тормоз на 7 щелчков. Проверьте, задние колеса
заторможены. Если необходима регулировка, отпустите ручной тормоз
и повторите регулировку, вращая регулировочную гайку. |
| 8. Установите задние колеса, установите
защитный кожух рычага ручного тормоза и опустите автомобиль. |
|
|
