8.14. Задний суппортСнятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднимите заднюю часть автомобиля
и зафиксируйте на подставках. Снимите колесо. |
| 2. Пережмите тормозной шланг между
задней осью и днищем подходящим зажимом, при этом следите, чтобы шланг
не был поврежден зажимом. |
 |

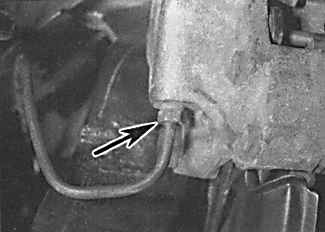

3. Ослабьте гайку крепления тормозного
трубопровода к суппорту. |
| 4. Снимите тормозные
колодки. |
 |

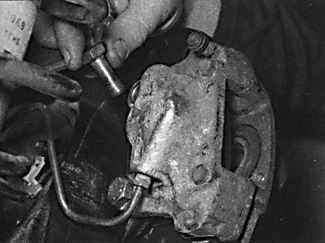

5. Отвинтите болты крепления суппорта. |
 |

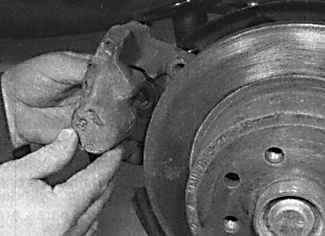

6. Отвинтите соединительную гайку, крепящую
тормозной трубопровод к суппорту, и снимите суппорт. |
|
Ремонт суппорта

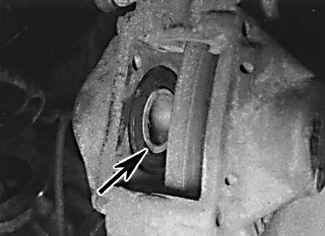

Правильное расположение поршня в заднем суппорте
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Соблюдая осторожность, очистите суппорт
от тормозной пыли и грязи. |
| 2. Извлеките поршень из суппорта, для чего
можно использовать воздух под низким давлением, подаваемым в тормозной
цилиндр через отверстие для подсоединения тормозного шланга. При этом
вместо тормозных колодок установите деревянный брусок. |
| 3. Извлеките уплотнительное кольцо из канавки
в отверстии суппорта. |
| 4. Выдавите направляющие втулки из корпуса суппорта. |
| 5. Промойте все детали в метиловом спирте или
чистой тормозной жидкости и протрите их. |
| 6. Окуните поршень и новое уплотнительное кольцо
поршня в тормозную жидкость и нанесите тонкий слой тормозной жидкости
на отверстие для поршня в суппорте. |
| 7. Установите уплотнительное кольцо в отверстие
суппорта. |
| 8. Установите пылезащитный чехол на поршень
таким образом, чтобы внутренний диаметр чехла вошел в канавку поршня.
Вставьте поршень в суппорт и одновременно вставьте наружную кромку
пылезащитного чехла в суппорт до ее фиксации. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите суппорт на тормозной диск, затем
привинтите тормозной трубопровод. |
| 2. Нанесите на резьбу болтов крепления суппорта
средство, препятствующее их отвинчиванию и закрепите суппорт болтами. |
| 3. Установите тормозные колодки. |
| 4. Окончательно затяните гайку крепления тормозного
трубопровода. |
| 5. Удалите воздух из тормозной системы. |
| 6. Установите колесо и опустите автомобиль. |
|
|
