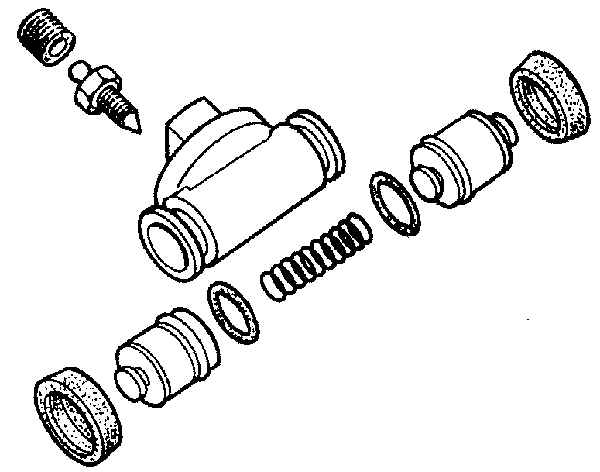

8.15. Задний рабочий тормозной цилиндрДетали заднего рабочего тормозного цилиндра
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите тормозной барабан. |
| 2. Используя зажим, пережмите тормозной шланг
в месте, наиболее близком к рабочему тормозному цилиндру. |
| 3. Используя плоскогубцы, снимите верхнюю
возвратную пружину, сжимающую тормозные колодки. Снимите верхние концы
тормозных колодок с поршней рабочего тормозного цилиндра. |
| 4. Удалите грязь вокруг места соединения тормозного
шланга и задней части рабочего тормозного цилиндра. Отвинтите соединительную
гайку. Соблюдая осторожность, извлеките тормозную трубу из рабочего
тормозного цилиндра и закройте ее пробкой. |
| 5. Отвинтите два болта крепления рабочего тормозного
цилиндра к тормозному щиту. Соблюдая осторожность, снимите рабочий
тормозной цилиндр. |
|
Ремонт
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Очистите пыль и грязь с рабочего тормозного
цилиндра. |
| 2. Снимите пылезащитные чехлы с каждого конца
цилиндра. |
| 3. Извлеките оба поршня с уплотнительными
кольцами из тормозного цилиндра. |
| 4. Проверьте состояние поршней и тормозного
цилиндра на износ, коррозию и другие дефекты. |
| 5. Установите уплотнительные кольца на поршень,
смажьте их чистой тормозной жидкостью и установите поршни в тормозной
цилиндр. |
| 6. Установите пылезащитные колпачки. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Протрите тормозной щит, установите тормозной
трубопровод на тормозной цилиндр и завинтите соединительную гайку
на два оборота. |
| 2. Ввинтите болты крепления рабочего тормозного
цилиндра. Окончательно затяните гайку крепления тормозного трубопровода.
|
| 3. Снимите зажим с тормозного шланга. |
| 4. Установите тормозные колодки на поршни тормозного
цилиндра и установите верхнюю возвратную пружину. |
| 5. Установите тормозной барабан. |
| 6. Удалите воздух из тормозной системы. |
|
|
