5.1.16.2. Двигатели 1,8 и 2,0 лТОПЛИВНАЯ МАГИСТАЛЬ И ФОРСУНКИ
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите давление в топливной
системе и отсоедините провод массы от аккумулятора. |
| 2. Отсоедините электрические разъемы
от датчика температуры поступающего в двигатель воздуха и измерителя
потока воздуха. |
| 3. Ослабьте хомуты и снимите шланги
вентиляции картера двигателя с задней части крышки головки. |
| 4. Ослабьте хомуты и отсоедините
впускной канал от корпуса воздушного фильтра и корпуса дросселей и
извлеките его из моторного отсека. |
|

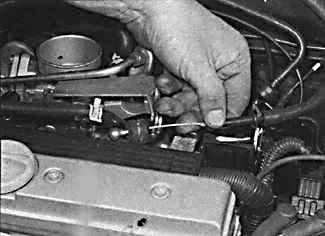

5. Снимите скобу и отделите
трос акселератора от шарового шарнирного соединения кулачка дросселя. |
| 6. Отсоедините электрический разъем
от шагового двигателя управления оборотами холостого хода, отвинтите
болты и снимите кронштейн троса акселератора с корпуса дросселей. |
 |

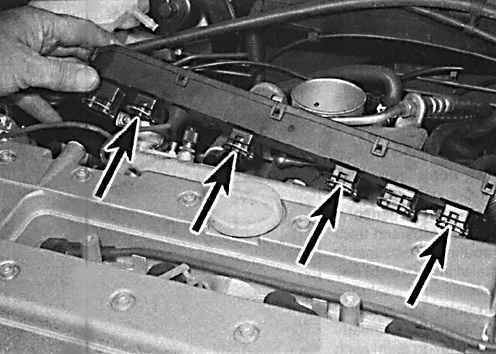

7. Ослабьте скобы крепления (указаны стрелками)
и снимите крышку с верхней части топливных форсунок. |
| 8. Отвинтите соединительные гайки
и отсоедините топливные шланги от топливной магистрали. |
| 9. Отвинтите три болта, снимите
топливную магистраль вместе с форсунками с коллектора. Снимите нижние
уплотнительные кольца с топливных форсунок. |
| 10. Освободите скобу крепления
и снимите топливную форсунку с топливной магистрали. Снимите верхнее
уплотнительное кольцо с топливной форсунки. |
| 11. Установка производится в последовательности,
обратной снятию. При этом на топливные форсунки необходимо установить
новые уплотнительные кольца. |
|
РЕГУЛЯТОР ДАВЛЕНИЯ
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите давление в топливной
системе и снимите провод массы с аккумулятора. |
| 2. Для улучшения доступа к регулятору
давления ослабьте хомут и снимите шланг вентиляции картера двигателя
с задней части крышки головки. |
|

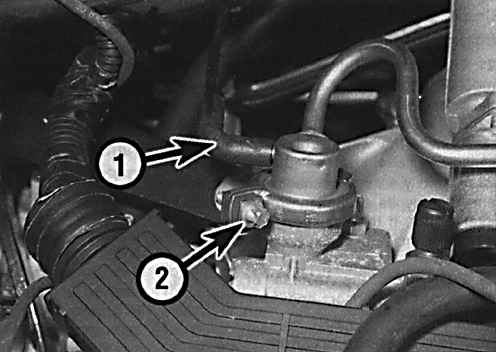

3. Отсоедините вакуумный шланг
(1) от регулятора. Ослабьте зажим крепления (2) и снимите регулятор
с верхней части топливной магистрали. |
| 4. Установка производится в последовательности,
обратной снятию. При этом необходимо использовать новые уплотнительные
кольца. |
|
ДВИГАТЕЛЬ УПРАВЛЕНИЯ ОБОРОТАМИ ХОЛОСТОГО ХОДА
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините электрические разъемы
от датчика температуры поступающего воздуха и измерителя потока воздуха.
Ослабьте хомут и отсоедините шланг вентиляции картера от задней части
крышки головки. Ослабьте хомуты и снимите впускной канал воздуха с
двигателя. |
|
 |

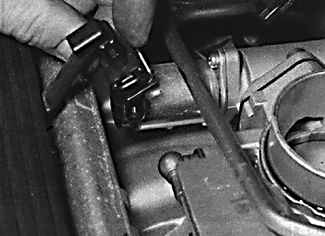

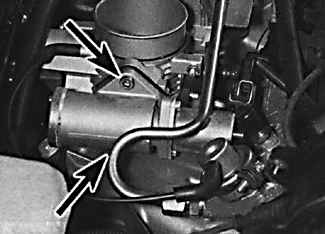

| 2. Отсоедините электрический разъем
(фото слева), отвинтите винты (указаны стрелками на фото справа) и
снимите двигатель управления оборотами холостого хода с боковой стороны
корпуса дросселей. |
| 3. Установка производится в последовательности,
обратной снятию. |
|
ПОТЕНЦИОМЕТР ДРОССЕЛЯ
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Выключите зажигание и отсоедините электрический
разъем от потенциометра дросселя, который расположен на задней части
корпуса дросселей. |
| 2. Отвинтите винты и снимите потенциометр с
корпуса дросселей. |
| 3. Установка производится в последовательности,
обратной снятию. При этом потенциометр необходимо установить так,
чтобы он точно совместился с осью дроссельной заслонки. |
|
ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
Датчик температуры охлаждающей жидкости завинчен в кожух на левом переднем
конце головки блока цилиндров.
ДАТЧИК ТЕМПЕРАТУРЫ ПОСТУПАЮЩЕГО В ДВИГАТЕЛЬ ВОЗДУХА
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|

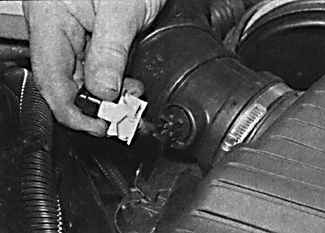

1. Выключите зажигание и отсоедините
электрический разъем от датчика |
| 2. Ослабьте хомуты и отсоедините
впускной воздушный канал от измерителя потока воздуха и кожуха воздушного
фильтра и извлеките его из моторного отсека. |
| 3. Снимите датчик. |
| 4. Установка производится в последовательности,
обратной снятию. |
|
ИЗМЕРИТЕЛЬ ПОТОКА ВОЗДУХА
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|

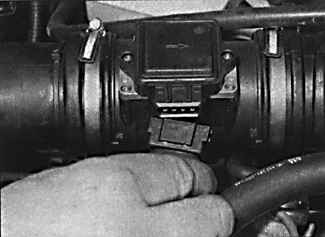

1. Выключите зажигание и отсоедините
электрический разъем от измерителя потока воздуха. |
| 2. Ослабьте хомуты, отсоедините
впускные каналы и снимите измеритель потока воздуха. |
| 3. Установка производится в последовательности,
обратной снятию. |
|
ДАТЧИК КОЛЕНЧАТОГО ВАЛА
Датчик установлен на передней части блока цилиндров и доступен снизу.
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднимите переднюю часть автомобиля и зафиксируйте
на подставках. |
| 2. Снимите переднюю опору силового агрегата. |
| 3. Освободите электропроводку датчика от скоб
крепления и отсоедините электрический разъем. |
| 4. Отвинтите болт и снимите датчик. |
| 5. Установка производится в последовательности,
обратной снятию. При этом необходимо установить новое уплотнительное
кольцо на датчик. |
|
ДАТЧИК РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отвинтите винты и снимите кожух свеч зажигания
с верхней части крышки головки. |
| 2. Выключите зажигание и отсоедините электрический
разъем от датчика распределительного вала. |
| 3. Снимите передний кожух зубчатого ремня. |
| 4. Отвинтите болт и снимите датчик распределительного
вала с верхней части головки. |
| 5. Установка производится в последовательности,
обратной снятию. |
|
ДАТЧИК ДЕТОНАЦИИ
Датчик детонации установлен на задней части блока цилиндров и доступен снизу.
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднимите переднюю часть автомобиля и зафиксируйте
на подставках. |
| 2. Отсоедините электропроводку датчика от скоб
крепления. |
| 3. Освободите скобы крепления и поднимите
крышку с электрическими проводами над задней частью головки блока
цилиндров для доступа к электрическому разъему датчика. Отсоедините
электрический разъем. |
| 4. Отвинтите болт и снимите датчик. |
| 5. Проверьте, что сопрягаемые поверхности датчика
и блока цилиндров чистые и сухие. Установите датчик и закрепите его
болтом. Дальнейшая установка производится в последовательности, обратной
снятию. |
|
ЭЛЕКТРОННОЕ КОНТРОЛЬНОЕ УСТРОЙСТВО
Блок ECU расположен под отражателем воды перед ветровым стеклом.
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите провод массы с аккумулятора. Снимите
рычаги стеклоочистителя. |
| 2. Снимите верхнее уплотнение с перегородки
моторного отсека и снимите отражатель воды. |
| 3. Отвинтите гайки и снимите защитный кожух
блока ECU. |
| 4. Отсоедините электрические разъемы, отвинтите
гайки и снимите блок ECU. |
| 5. Установка производится в последовательности,
обратной снятию. |
|
РЕЛЕ ТОПЛИВНОГО НАСОСА
Реле топливного насоса расположено в моторном отсеке в блоке реле.
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите крышку блока реле и снимите реле
топливного насоса, которое окрашено в фиолетовый цвет. |
| 2. Установка производится в последовательности,
обратной снятию. |
|
|
