5.1.12. Топливный бак

Предупреждение

При работе с топливным баком не пользуйтесь открытым огнем или инструментами, при работе с которыми может возникнуть искра.

При снятии топливного бака уровень топлива в нем должен быть минимальным.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите давление в топливной системе и снимите провод массы с аккумулятора.
2. Снимите систему выпуска отработанных газов и жаростойких щитов.
3. Переместите подушку заднего сиденья вперед и приподнимите ковровое покрытие над топливным насосом.
4. Используя лезвие тонкой отвертки как рычаг, снимите пластиковую крышку для доступа к топливному насосу.
5. Отсоедините электрический разъем от топливного насоса и приклейте его липкой лентой к кузову для того, чтобы он не упал за топливный бак.

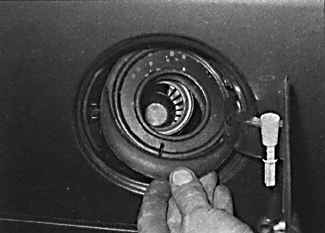

	6. Откройте откидную створку топливозаливной горловины и снимите резиновую оболочку от заливной горловины.

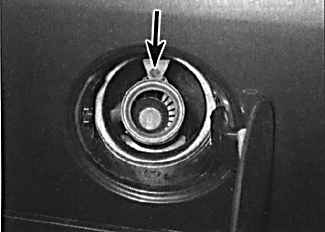

	7. Отвинтите болт крепления топливозаливной горловины к кузову (указан стрелкой).
8. Снимите правое заднее колесо, отвинтите винты, снимите скобы крепления и защиту арки колеса.
9. Нанесите метки идентификации на маленькие шланги, закрепленные в верхней части топливозаливной горловины. Освободите хомуты и снимите оба шланга.
10. Ослабьте хомуты и отсоедините главные шланги от основания топливозаливной горловины. Отвинтите нижний болт крепления топливозаливной горловины и снимите ее.

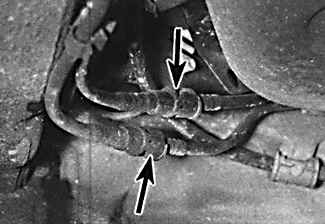

	11. Проследите шланги подачи и возврата топлива к топливному баку до их соединений перед топливным баком (указаны стрелками). Нанесите метки идентификации, ослабьте хомуты и разъедините шланги.

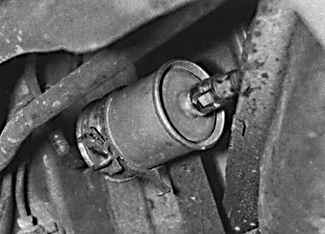

	12. Снимите ремень, крепящий топливный фильтр к топливному баку

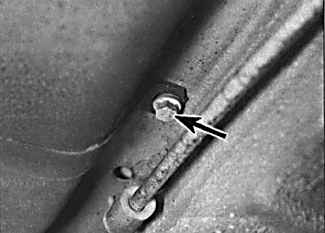

	13. Поддерживая топливный бак снизу, отвинтите болты (болт указан стрелкой), крепящие два ремня крепления топливного бака.
14. Медленно опустите топливный бак, отсоедините от него оставшиеся трубки и извлеките бак из-под автомобиля.
15. Визуально проверьте состояние топливного бака снаружи. Отвинтите кольцо и снимите крышку топливного насоса и осмотрите топливный бак изнутри. Если в баке имеются загрязнения или осадки, вымойте его чистой водой или бензином.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в последовательности, обратной снятию с учетом следующих моментов:

– при установке топливного бака в автомобиль проверьте, чтобы ни один из шлангов не был пережат;
– проверьте, чтобы все трубы и шланги были правильно подсоединены и надежно закреплены хомутами;
– залейте в топливный бак небольшое количество топлива и проверьте топливную систему на герметичность.
