7.1.9. Выжимной подшипник
Предупреждение
При установке направляющей
втулки выжимного подшипника необходимо использовать новое уплотнительное кольцо.
Снятие

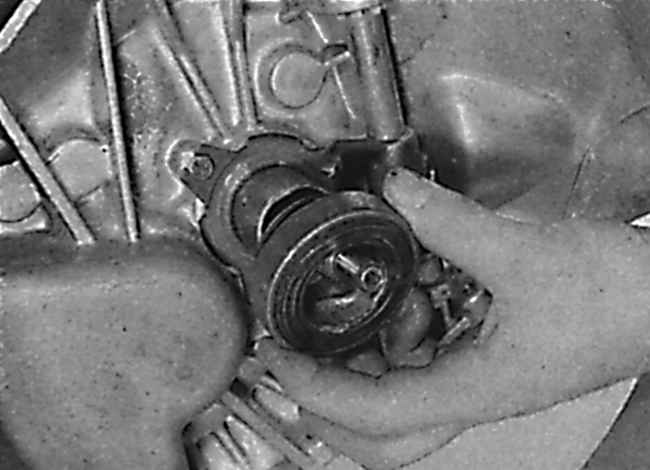

Снятие выжимного подшипника с направляющей втулки

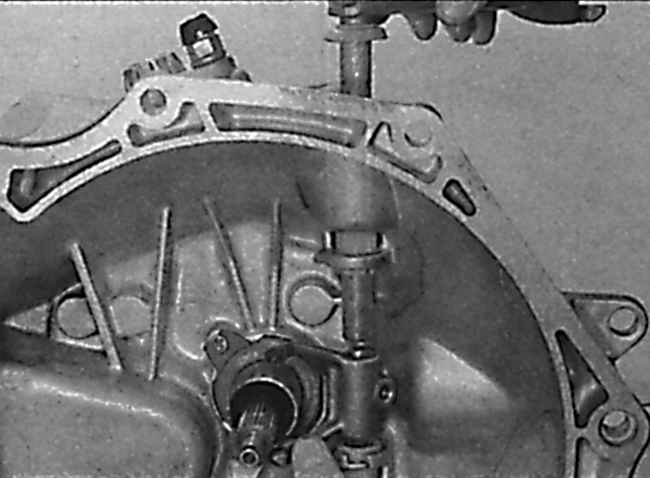

Извлечение оси отжимного рычага и снятие вилки выключения сцепления

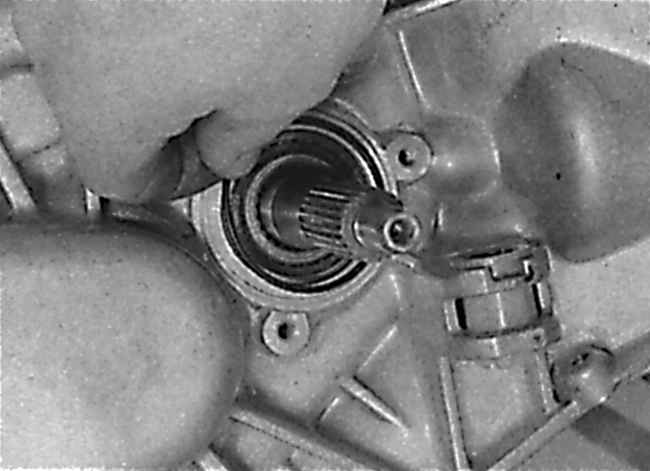

Установка уплотнительного кольца направляющей втулки

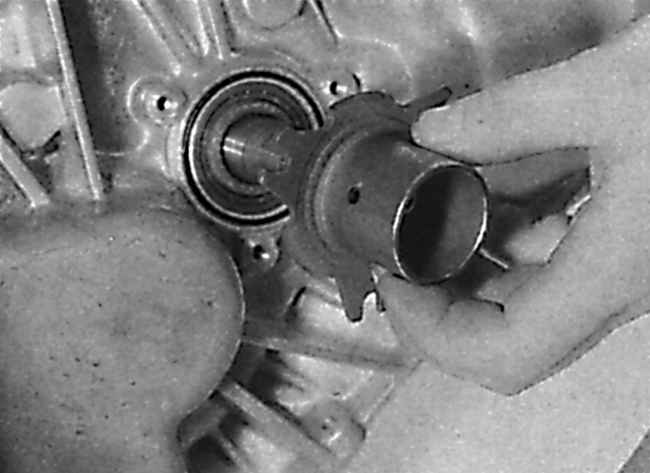

Установка направляющей втулки выжимного подшипника

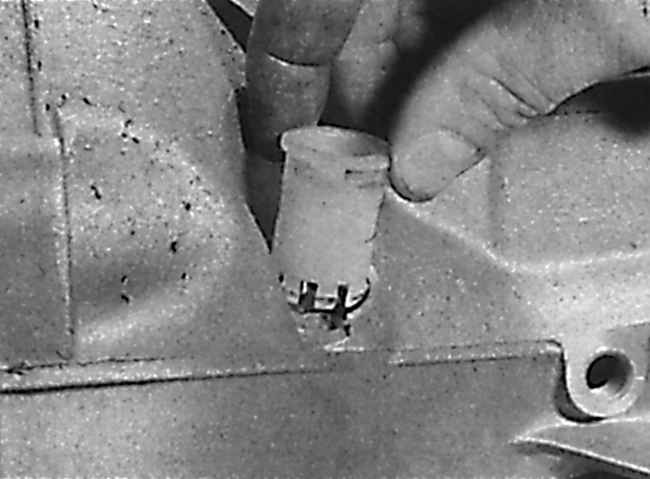

Установка пластиковой втулки оси отжимного рычага
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Для доступа к выжимному подшипнику необходимо
снять сцепление. |
2. Отвинтите болт, крепящий вилку выключения
сцепления к оси отжимного рычага. |
3. Если еще не отсоединен трос сцепления от
коробки передач, снимите скобу, крепящую резьбовой наконечник троса
сцепления к отжимному рычагу, и снимите наконечник троса с отжимного
рычага. |
4. Снимите выжимной подшипник с направляющей
втулки. Извлеките из картера сцепления ось отжимного рычага, при этом
ось также должна выйти из вилки выключения сцепления (см. рис. Снятие
выжимного подшипника с направляющей втулки, Извлечение оси
отжимного рычага и снятие вилки выключения сцепления). При наличии
извлеките выжимной подшипник из пластикового кольца. |
5. Поверьте выжимной подшипник, который должен
вращаться легко, равномерно и бесшумно. Рабочая поверхность подшипника,
воздействующая на нажимную пружину должна быть гладкой, без трещин,
местной коррозии или выработки. При наличии дефектов выжимной подшипник
необходимо заменить. |
6. При установке нового сцепления выжимной подшипник
также необходимо заменить. |
7. При необходимости отвинтите три болта и снимите
направляющую втулку выжимного подшипника. После снятия направляющей
втулки выжимного подшипника можно заменить уплотнительное кольцо входного
вала коробки передач. Снимите уплотнительное кольцо, установленное
между направляющей втулкой и картером сцепления. Используя отвертки
как рычаг, извлеките уплотнительное кольцо из направляющей втулки.
Используя трубчатую оправку соответствующего диаметра, установите
новое уплотнительное кольцо в направляющую втулку. Заполните пространство
между рабочими кромками уплотнительного кольца литиевой смазкой, затем
установите направляющую втулку с новым уплотнительным кольцом. При
установке уплотнительного кольца направляющей втулки не используйте
смазку (см. рис. Установка уплотнительного
кольца направляющей втулки, Установка
направляющей втулки выжимного подшипника). |
8. При необходимости, замените пластиковые втулки
оси отжимного рычага, для чего выбейте их из картера сцепления, используя
выколотку и молоток. Установите новые втулки в картер сцепления, при
этом блокирующие язычки втулок должны войти в соответствующие пазы
в картере сцепления (см. рис. Установка пластиковой втулки оси
отжимного рычага). |
|
Установка

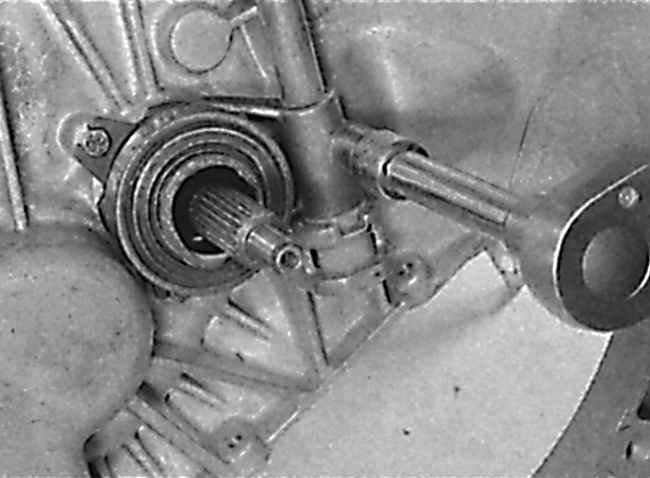

Затягивание болта крепления вилки выключения сцепления
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Установка производится в последовательности,
обратной снятию с учетом следующих моментов. |
2. Нанесите тонкий слой смазки на основе дисульфида
молибдена на внутреннюю поверхность втулок оси отжимного рычага и
внешнюю поверхность направляющей втулки выжимного подшипника. |
3. При наличии установите выжимной подшипник
в пластиковое кольцо, затем установите выжимной подшипник вместе с
вилкой выключения сцепления на направляющую втулку. Вставьте в картер
сцепления ось отжимного рычага и затяните болт крепления вилки выключения
сцепления (см. рис. Затягивание болта крепления вилки выключения
сцепления). |
4. Установите сцепление. |
5. Проверьте и, при необходимости, отрегулируйте
трос сцепления. |
|
|
