7.1.4. Регулировка троса сцепления
Предупреждение
 В 1989 году часть автомобилей
были изготовлены с высотой установки педали тормоза на 15 мм выше педали сцепления.
Нормальная установка педали тормоза на 4 мм ниже педали сцепления. При необходимости
отрегулируйте высоту установки педали тормоза, для чего измените длину толкателя
вакуумного усилителя тормозов, вращая вилку на толкателе.

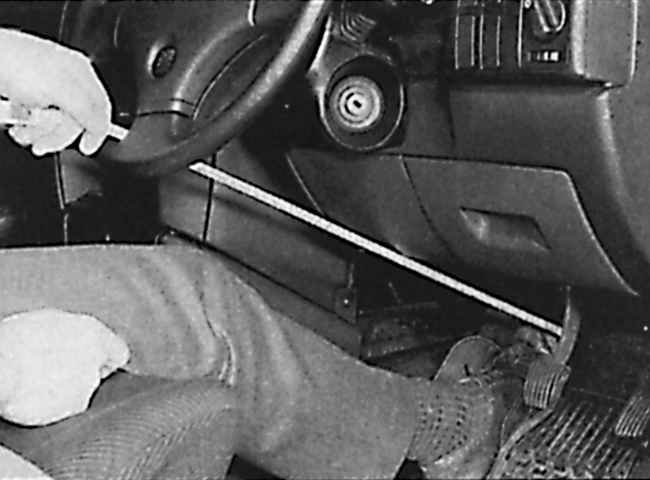

Измерение расстояния от рулевого колеса до центра накладки педали сцепления
(педаль в исходном положении)

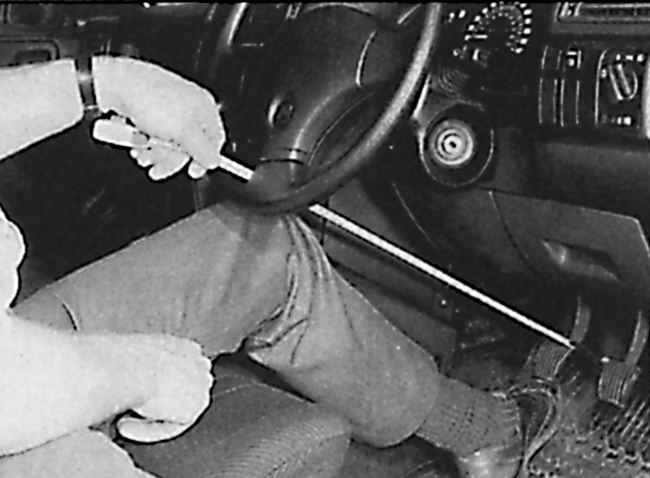

Измерение расстояния от рулевого колеса до центра накладки педали сцепления
(педаль нажата до упора)
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. При замене сцепления или троса сцепления
необходимо произвести начальную регулировку троса сцепления. |
| 2. Используя рулетку, измерьте расстояние от
центра резиновой накладки педали сцепления до рулевого колеса в исходном
положении педали сцепления и запишите измеренное значение. Нажмите
педаль сцепления до упора и проведите аналогичное измерение (см. рис.
Измерение расстояния от рулевого колеса до центра накладки педали
сцепления (педаль в исходном положении), Измерение расстояния
от рулевого колеса до центра накладки педали сцепления (педаль нажата
до упора)). |
| 3. Определите ход педали сцепления, для чего
вычтите первое измерение из второго. Ход педали сцепления должен соответствовать
техническим требованиям. В противном случае отрегулируйте длину троса
сцепления следующим образом. |
| 4. В моторном отсеке снимите скобу, крепящую
резьбовой наконечник троса сцепления к отжимному рычагу и вращая регулятор,
отрегулируйте трос сцепления. Вращение регулятора по часовой стрелке
увеличивает ход педали, а против часовой стрелки – уменьшает его.
Произведите повторное измерение хода педали и установите скобу, фиксирующую
резьбовой наконечник троса сцепления. |
| 5. Если сцепление эксплуатируется длительное
время, возможно, регулировка троса сцепления не даст результата. Это
свидетельствует об износе фрикционных накладок диска сцепления и необходимости
замены диска сцепления. Имейте в виду, что правильно отрегулированная
педаль сцепления должна устанавливаться чуть выше педали тормоза.
Если педаль сцепления и педаль тормоза установлены на одной высоте,
это свидетельствует о необходимости регулировки троса сцепления. Педаль
сцепления не имеет свободного хода. |
|
|
